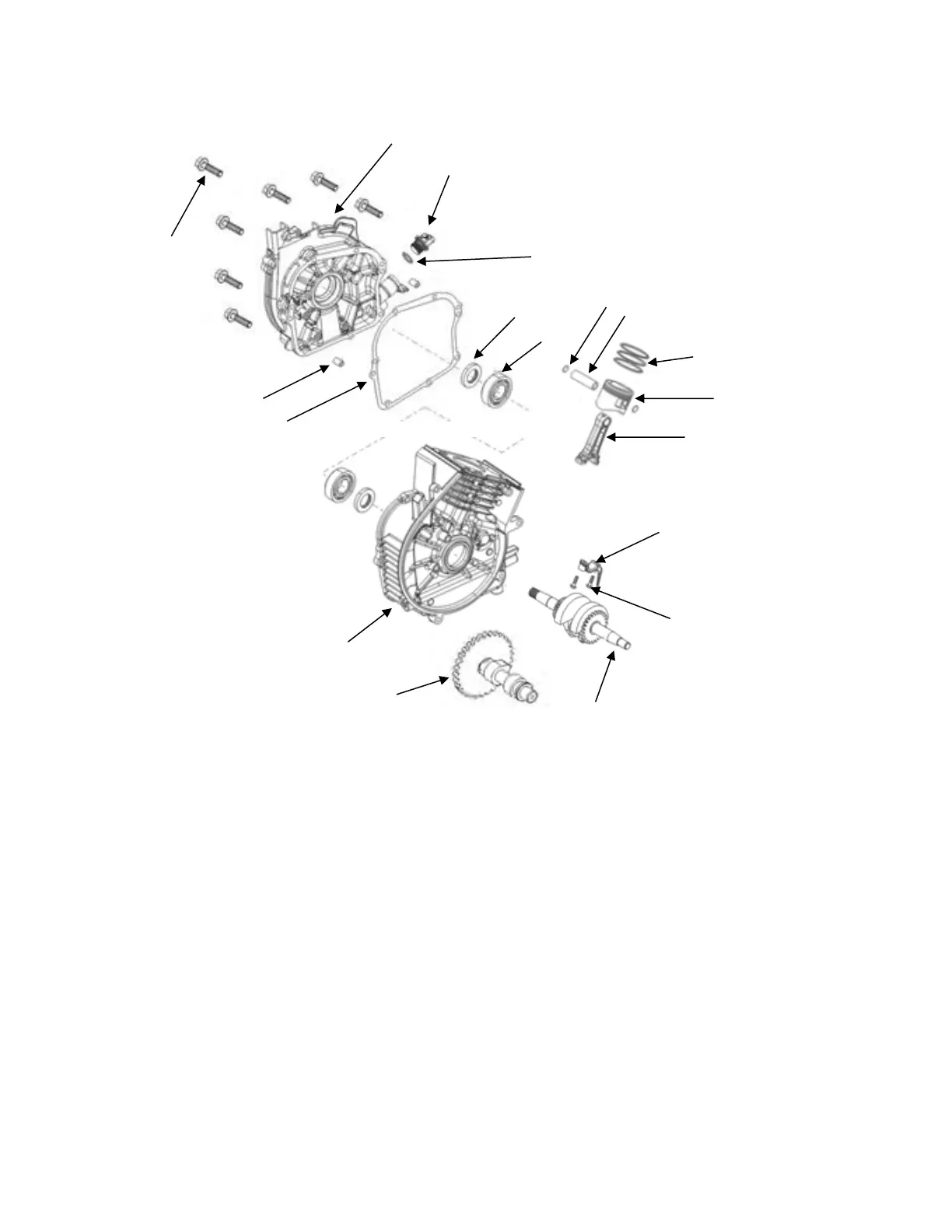

Cárter y pistón
1. Tornillo
2. Cubierta del cárter
3. Tapón del llenado/drenaje de aceite
4. Arandela
5. Sello de aceite
6. Rodamiento
7. Clip
8. Perno
9. Anillo de pistón
10. Pistón
11. Biela
12. Tapa de la biela
13. Tornillo
14. Cigüeñal
15. Árbol de levas
16. Cárter
17. Junta del cárter
18. Perno
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
15
