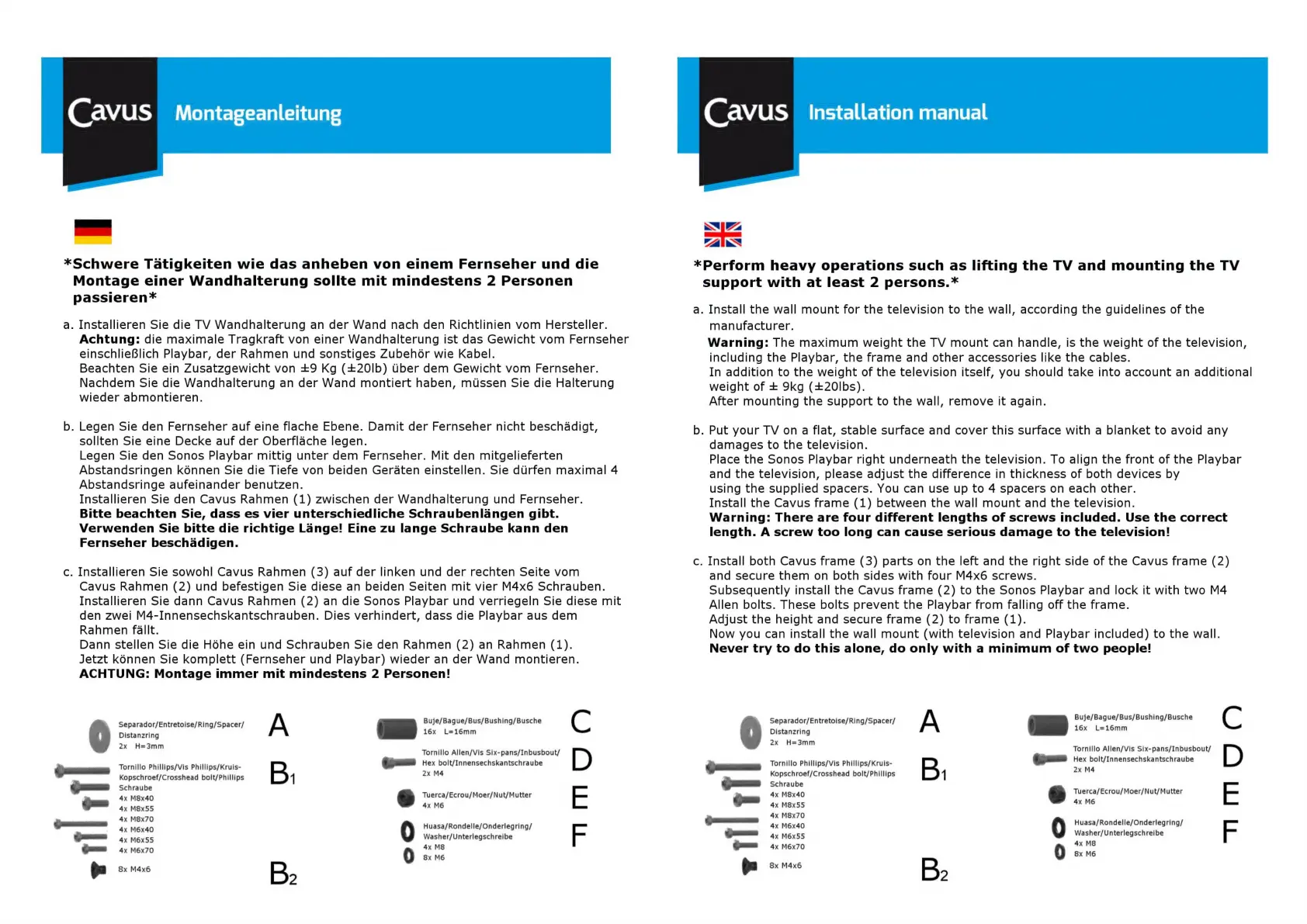

Cavus
Montageanleitung
*Schwere
Tátigkeiten
wie
das
anheben
von
einem
Fernseher
und
die
Montage
einer
Wandhalterung
sollte
mit
mindestens
2
Personen
passieren*
a.
Installieren
Sie
die
TV
Wandhalterung
an
der
Wand
nach
den
Richtlinien
vom
Hersteller.
Achtung:
die
maximale
Tragkraft
von
einer
Wandhalterung
ist
das
Gewicht
vom
Fernseher
einschließlich
Playbar,
der
Rahmen
und
sonstiges
Zubehör
wie
Kabel.
Beachten
Sie
ein
Zusatzgewicht
von
+9
Kg
(+20lb)
über
dem
Gewicht
vom
Fernseher.
Nachdem
Sie
die
Wandhalterung
an
der
Wand
montiert
haben,
müssen
Sie
die
Halterung
wieder
abmontieren.
.
Legen
Sie
den
Fernseher
auf
eine
flache
Ebene.
Damit
der
Fernseher
nicht
beschädigt,
sollten
Sie
eine
Decke
auf
der
Oberfläche
legen.
Legen
Sie
den
Sonos
Playbar
mittig
unter
dem
Fernseher.
Mit
den
mitgelieferten
Abstandsringen
können
Sie
die
Tiefe
von
beiden
Geräten
einstellen.
Sie
dürfen
maximal
4
Abstandsringe
aufeinander
benutzen.
Installieren
Sie
den
Cavus
Rahmen
(1)
zwischen
der
Wandhalterung
und
Fernseher.
Bitte
beachten
Sie,
dass
es
vier
unterschiedliche
Schraubenlängen
gibt.
Verwenden
Sie
bitte
die
richtige
Länge!
Eine
zu
lange
Schraube
kann
den
Fernseher
beschädigen.
c.
Installieren
Sie
sowohl
Cavus
Rahmen
(3)
auf
der
linken
und
der
rechten
Seite
vom
Cavus
Rahmen
(2)
und
befestigen
Sie
diese
an
beiden
Seiten
mit
vier
M4x6
Schrauben.
Installieren
Sie
dann
Cavus
Rahmen
(2)
an
die
Sonos
Playbar
und
verriegeln
Sie
diese
mit
den
zwei
M4-Innensechskantschrauben.
Dies
verhindert,
dass
die
Playbar
aus
dem
Rahmen
fällt.
Dann
stellen
Sie
die
Höhe
ein
und
Schrauben
Sie
den
Rahmen
(2)
an
Rahmen
(1).
Jetzt
können
Sie
komplett
(Fernseher
und
Playbar)
wieder
an
der
Wand
montieren.
ACHTUNG:
Montage
immer
mit
mindestens
2
Personen!
Separador/Entretoise/Ring/Spacer/
A
Distanzring
2x
H=3mm
Buje/Bague/Bus/Bushing/Busche
Tornillo
Allen/Vis
Six-pans/Inbusbout/
LE
Hex
bolt/Innensechskantschraube
2x
M4
Tornillo
Phillips/Vis
Phillips/Kruis-
Kopschroef/Crosshead
bolt/Phillips
1
Schraube
Tuerca/Ecrou/Moer/Nut/Mutter
4x
M6
4x
M8x40
4x
M8x55
4x
M8x70
4x
M6x40
0
Huasa/Rondelle/Onderlegring/
FM
OO
OO
4x
M6x55
Washer/Unterlegschreibe
4x
M6x70
4x
M8
8x
M6
8x
M4x6
B-
z
nl
d
©
Cavus
Installation
manual
Cl
La
AMOS
*Perform
heavy
operations
such
as
lifting
the
TV
and
mounting
the
TV
support
with
at
least
2
persons.*
.
Install
the
wall
mount
for
the
television
to
the
wall,
according
the
guidelines
of
the
manufacturer.
Warning:
The
maximum
weight
the
TV
mount
can
handle,
is
the
weight
of
the
television,
including
the
Playbar,
the
frame
and
other
accessories
like
the
cables.
In
addition
to
the
weight
of
the
television
itself,
you
should
take
into
account
an
additional
weight
of
+
9kg
(+20lbs).
After
mounting
the
support
to
the
wall,
remove
it
again.
.
Put
your
TV
on
a
flat,
stable
surface
and
cover
this
surface
with
a
blanket
to
avoid
any
damages
to
the
television.
Place
the
Sonos
Playbar
right
underneath
the
television.
To
align
the
front
of
the
Playbar
and
the
television,
please
adjust
the
difference
in
thickness
of
both
devices
by
using
the
supplied
spacers.
You
can
use
up
to
4
spacers
on
each
other.
Install
the
Cavus
frame
(1)
between
the
wall
mount
and
the
television.
Warning:
There
are
four
different
lengths
of
screws
included.
Use
the
correct
length.
A
screw
too
long
can
cause
serious
damage
to
the
television!
.
Install
both
Cavus
frame
(3)
parts
on
the
left
and
the
right
side
of
the
Cavus
frame
(2)
and
secure
them
on
both
sides
with
four
M4x6
screws.
Subsequently
install
the
Cavus
frame
(2)
to
the
Sonos
Playbar
and
lock
it
with
two
M4
Allen
bolts.
These
bolts
prevent
the
Playbar
from
falling
off
the
frame.
Adjust
the
height
and
secure
frame
(2)
to
frame
(1).
Now
you
can
install
the
wall
mount
(with
television
and
Playbar
included)
to
the
wall.
Never
try
to
do
this
alone,
do
only
with
a
minimum
of
two
people!
Separador/Entretoise/Ring/Spacer/
A
Distanzring
2x
H=3mm
Buje/Bague/Bus/Bushing/Busche
Tornillo
Allen/Vis
Six-pans/Inbusbout/
Tornillo
Phillips/Vis
Phillips/Kruis-
Gp
Hex
bolt/Innensechskantschraube
Kopschroef/Crosshead
bolt/Phillips
1
2x
M4
Schraube
Tuerca/Ecrou/Moer/Nut/Mutter
4x
M6
4x
M8x40
4x
M8x55
4x
M8x70
4x
M6x40
0
Huasa/Rondelle/Onderlegring/
FM
OO
OO
4x
M6x55
Washer/Unterlegschreibe
4x
M6x70
4x
M8
8x
M6
8x
M4x6
B-
z
il
d
©
