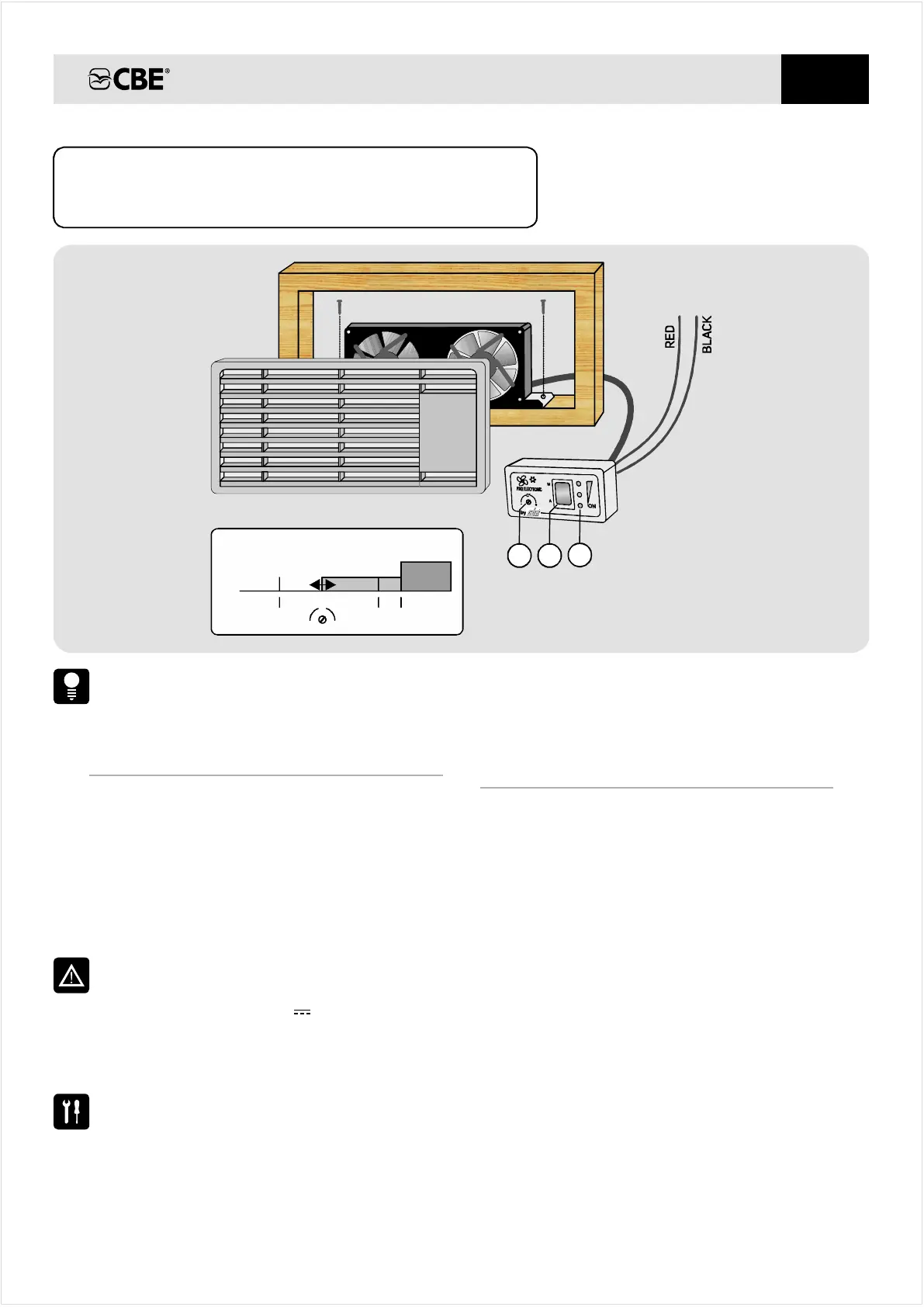

VENTILATEUR ELECTRONIQUE
FONCTIONS
Monter le ventilateur dans la grille supérieure du frigo,
de manière que la circulation de l'air se fasse de
l'intérieur vers l'extérieur.
En fonction du type de grille montée, utiliser la
solution de fixage plus avantageuse, en tenant
INSTRUCTIONS DE MONTAGE
compte que le capteur de température doit être
dirigé à l'intérieur vers le frigo.
Pour le montage du panneau de commande, utiliser
la base du boitier comme gabarit de forage (il faut
un trou de 13mm pour le passage du connecteur).
1) Trimmer pour la régulation du seuil de
température.
2) Choix du mode de fonctionnement:
MANU L:E
> fonctionnement à la vitesse maximum.
AUTO:
> fonctionne à la vitesse maximum quand la
température dépasse 50°C environ.
> fonctionne à la vitesse minimum quand la
température est comprise entre le seuil préétabli \
(28/35°C) et 50°C environ.
3) Led de signalisation fonctionnement:
: vert ventilateur alimenté
: jaune fonctionnement automatique à basse
vitesse
: rouge fonctionnement manuel ou automatique
à la vitesse maximum
5
FR
ATTENTION
L et a tension d'alimentation (12V ) la polarité (noir =
négatif ; rouge = positif ) doivent être respectées.
B une un rancher l'appareil à ligne protégée par
fusible en utilisant des câbles de section adaptée
(section 1mm²).minimale
C°
0 I II
>28°
28° 35°
<35° >50°
Velocità
Geschw.
Vitesse
Speed
12V
-
+
1 2
3
