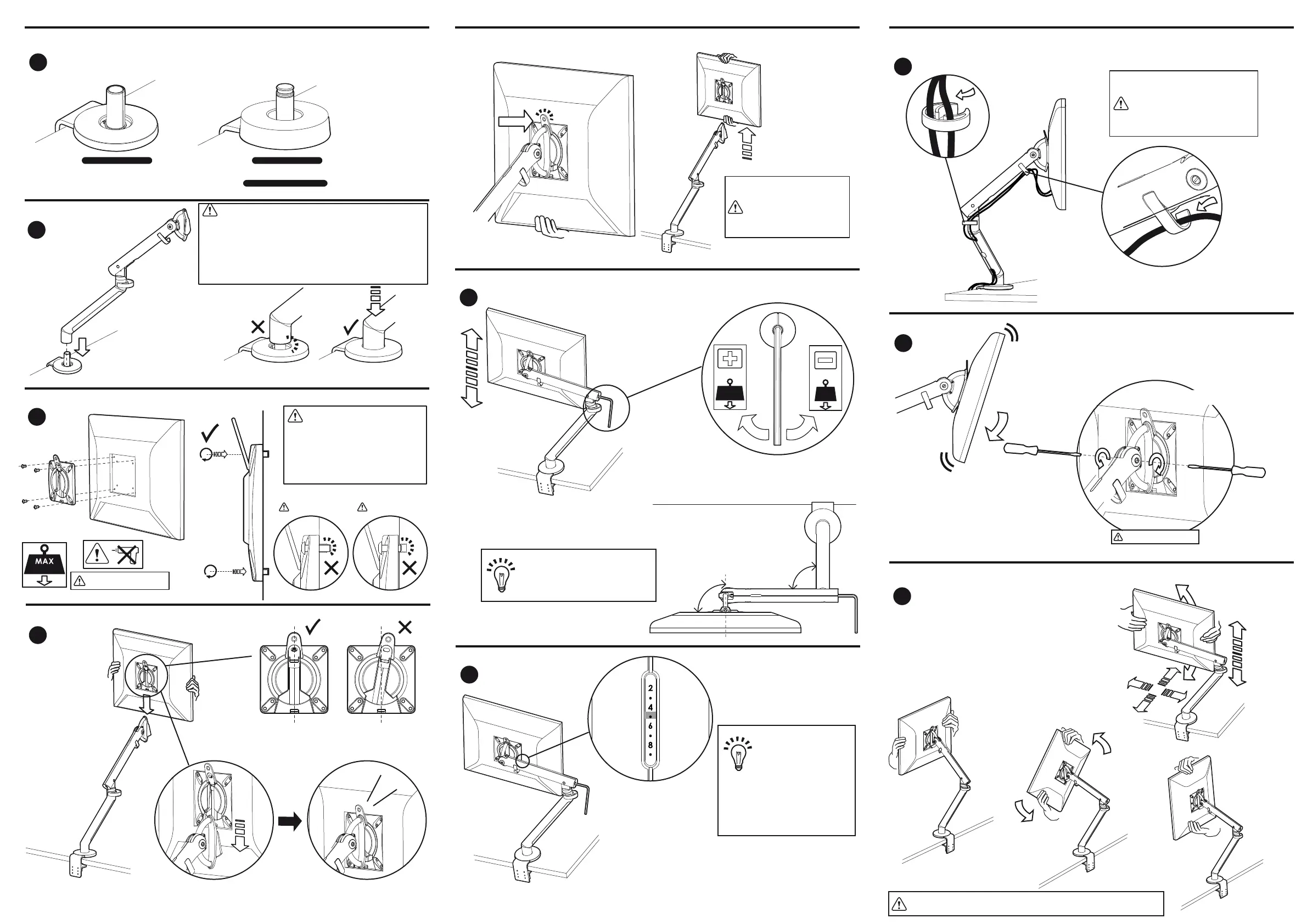

CBS Flo - Mounting the Arm to the Desk; Attaching the Clamp; Setting Up the Monitor Arm; Attaching the Monitor Mount Plate

1
天板にクランプを取付ける
取付方法は各クランプの説明書をご確認ください
*イラストはFlo Split Clampです
モニターアームを
クランプにセットする*
2
注意
アームは完全に、クランプ上に挿込みます
アームを回転させて、クランプが動かないことを
確認してください
クランプが動く場合はクランプのネジをさらに締めて、
アームを動かしてもクランプが動かなくなるまで
確実に固定してください
注意
7
注意
アームやモニターの可動の際、
ケーブルが引っかからないよう
十分ゆとりをもたせます
モニターマウントプレートを取付ける
3
5
どの高さにしてもモニターが浮いた状態を
保つようになるまで調節ネジを回す
モニターの重さに合わせてアームを調節する
Lighter
monitor
Heavier
monitor
90˚
approx
90˚
approx
右図のような位置にすると、
調節がより簡単に、正確に
行えます
ヒント
モニターの外し方
DYN-013-010-INST-A FEB2012
PUSH
注意
取り外す際、アームのバ
ネが跳ね上がらないよう、
最も高い位置に上げてか
らモニターを外す
アームの設定値の表示
ヒント
同じ型式のモニターを
複数設置する際は、最
初に設置したアームの
インジケーターの数値を利用す
ると設置時間を短縮できます。
同じ数値にセットした後、必要
に応じてモニター毎にバランス
の微調整を行います
6
横 / 縦向き可動が垂直位置に戻され
ていることを確認します
アームにモニターを設置する
4
ネジの締め過ぎ ネジが緩んでいる
4 x
4 x
推奨する負荷を超えない
ように注意する
9kg/19.8 lb
設置者の責任において、全ての取付け
ネジが最低４x360°回してディスプ
レーに適切に付けられているか確認を
する。ネジの緩みや締め過ぎは機器の
ダメージやユーザーのけがの原因にな
ります
click!
9
正しく設置された後は、
Floアームをお好きな位置に
簡単に動かせます
モニターは水平方向から垂直方向に
簡単に回転できます
回転の際はケーブルに十分ゆとりがあることを確認して下さい
CBS-TMCL
Top mount clamp 12-25mm
CBS-SCL
Flo Split Clamp assembly
締め過ぎに注意
8
大抵のモニターは自動的にバランスがとれますが、
モニターが傾く場合は両側のネジを調整します
両側のネジを均等に締めます
CBS-TMTCL
Special Top mount clamp 22-32mm
