19
4.3 Utiliser un ventilateur d'aspiration pour éliminer les
exhalations.
5. Les rayons de l’arc peuvent irriter les yeux et brûler la
peau.
5.1 Porter un casque et des lunettes de sécurité. Utiliser des
dispositifs de protection adéquats pour les oreilles et
des blouses avec col boutonné. Utiliser des masques et
casques de soudeur avec filtres de degré approprié.
Porter des équipements de protection complets pour le
corps.
6. Lire la notice d'instruction avant d'utiliser la machine ou
avant d'effectuer toute opération.
7. Ne pas enlever ni couvrir les étiquettes d'avertissement.
2 DESCRIPTION GÉNÉRALE
Cette machine est un générateur de courant continu con-
stant, conçu pour la découpe de matériaux électrocon-
ducteurs (métaux et alliages) avec procédé arc plasma.
Le gaz plasma peut être de l'air ou de l'azote.

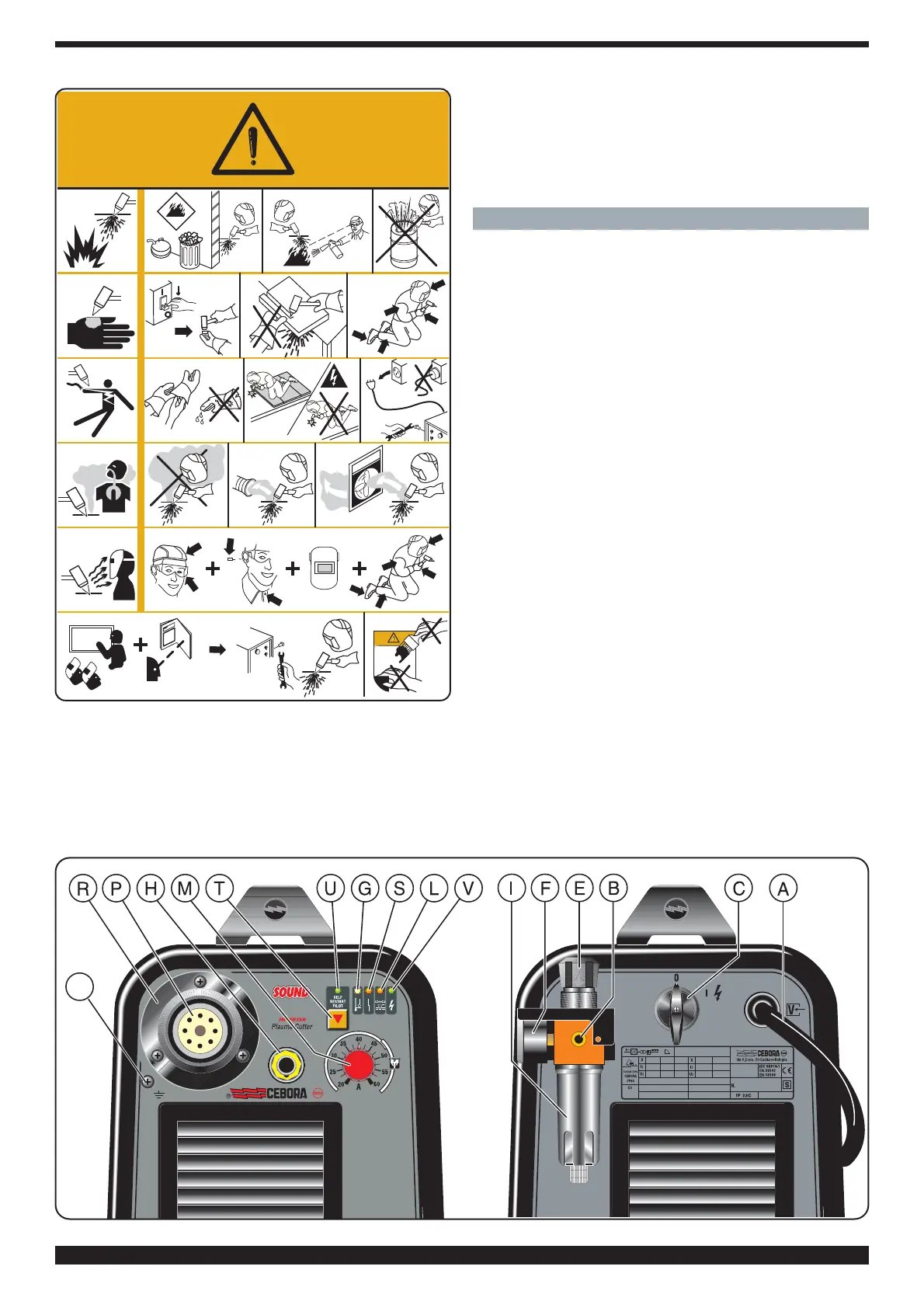

2.1 MONTAGE TORCHE (Fig. 1)
Après avoir enfilé le raccord de la torche dans la protec-
tion R, l'insérer sur le raccord P en serrant complètement
le collier afin d'éviter toute fuite d'air qui pourrait endom-
mager ou compromettre le bon fonctionnement de la tor-
che.
Ne pas cabosser le pivot porte-courant et ne pas plier les
broches du raccord de la torche. Un pivot bosselé ne
pourrait pas être débranché alors qu'une broche pliée ne
garantirait pas la bonne insertion sur le raccord fixe P tout
en empêchant le fonctionnement de la machine.
Fixer la protection R sur le panneau à l'aide des vis pré-
vues à cet effet.
Dans le cas d'utilisation de torches pour la découpe auto-
matique brancher le câble de masse à la borne W.
2.2 DECRIPTION DES DISPOSITIFS SUR LA MACHINE
A) Cordon d'alimentation
B) Embout air comprimé (filet ¼" gaz femelle)
C) Interrupteur de réseau
E) Bouton de réglage pression
F) Manomètre
G) Voyant thermostat
H) Borne de masse
I) Cuve de recuperation des eaux
L) Voyant pression air insuffisante
