22
En outre, toujours périodiquement, il faut nettoyer l'inté-
rieur de la machine de la poussière métallique accumulée
en utilisant de l'air comprimé.
6.1.1 Diagnostic
Le voyant S s'allume dans les cas suivants:
6.2 ENTRETIEN TORCHE

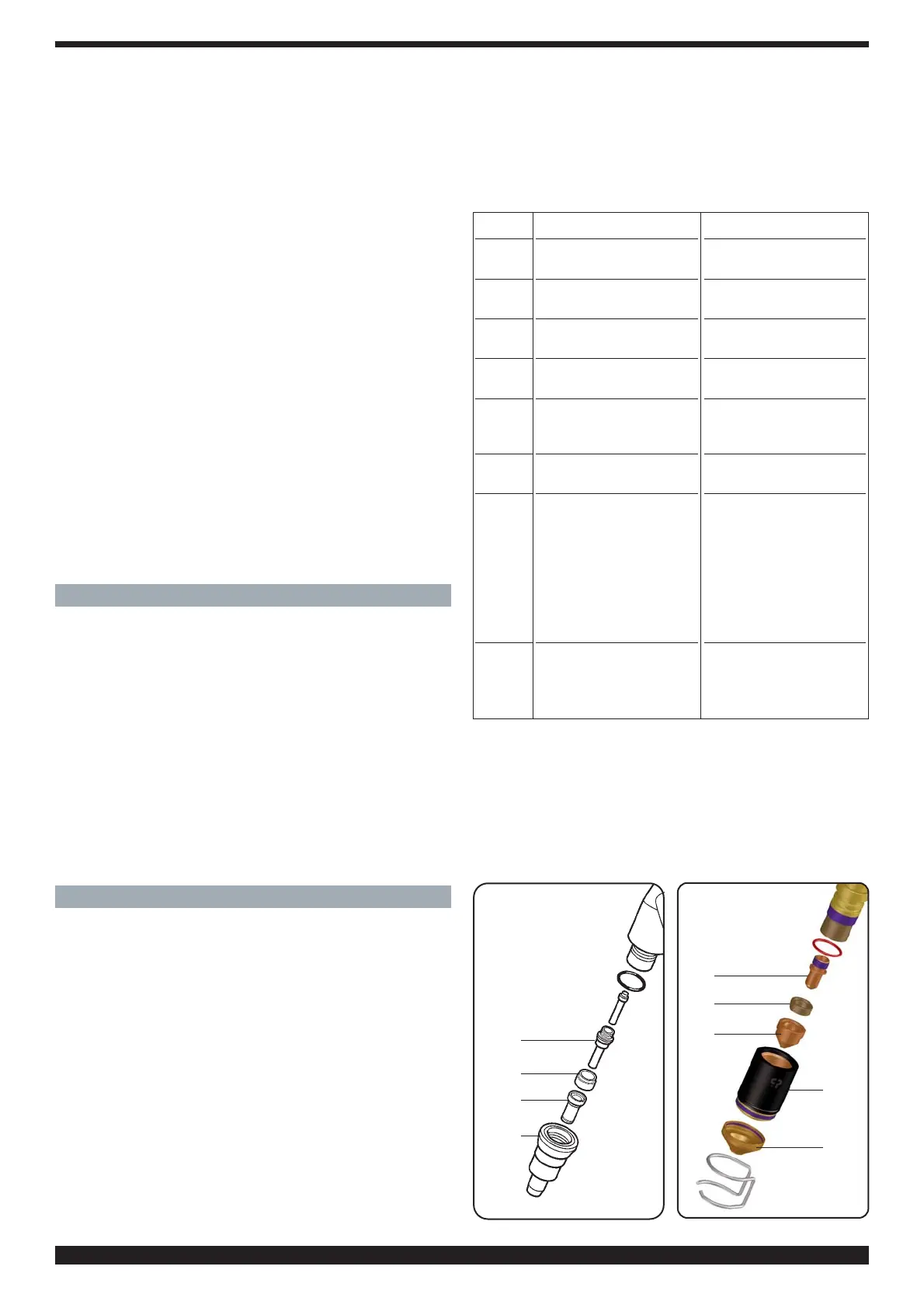

Avec référence aux fig .7 et 8, les pièces soumise à usure
sont l'électrode A, le diffuseur B , la buse C et la protec-
tion buse E; pour les remplacer dévisser le porte-buse D.
L'électrode A doit être remplacée quand elle présente un
cratère d'environ 1,2 mm de profondeur au centre.
N.B. Lorsque l'arc ne perce pas, les déchets de métal
fondu vont obstruer la buse.
4.2 L'ARC DE DECOUPAGE S'ETEINT
Les causes de cet inconvénient peuvent être:
· Buse, électrode ou diffuseur usés.
· Pression de l'air trop élevée.
· Tension d'alimentation trop basse.
4.3 DECOUPAGE INCLINE
Si le découpage résulte incliné, arrêter la machine et rem-
placer la buse.
Lorsque le courant de découpage dépasse 45 A, éviter
que la buse entre en contact électrique avec la pièce à
découper (même à travers les déchets de métal fondu).
Cette condition cause une rapide, parfois instantanée,
destruction du trou de la buse et, par conséquent, un
découpage de mauvaise qualité.
4.4 USURE ANORMALE DES PIECES DE CONSOM
MATION
Les causes de ce problème peuvent être:
a) Pression de l'air trop basse par rapport à celle conseillée.
b) Brûlures excessives sur la partie terminale du porte-buse.
5 CONSEILS PRATIQUES
· Si l'air de l'installation contient une quantité considéra-
ble d'humidité et d'huile, utiliser un filtre sécheur pour évi-
ter une excessive oxydation et usure des pièces de con-
sommation, l'endommagement de la torche et la réduc-
tion de la vitesse et de la qualité du découpage.
· Les impuretés présentes dans l'air favorisent l'oxydation
de l'électrode et de la buse et peuvent rendre difficile l'al-
lumage de l'arc pilote. Si cette condition se produit, net-
toyer la partie terminale de l'électrode et l'intérieur de la
buse avec du papier abrasif fin.
· S'assurer que l'électrode et la buse qui vont être
montées sont bien propres et dégraissées.
· Afin d'éviter d'endommager la torche, utiliser
toujours des pièces détachées d'origine.
6 ENTRETIEN
Couper toujours l'alimentation de la machine avant
toute intervention qui doit être exécutée par du per-
sonnel qualifié.
6.1 ENTRETIEN DU GENERATEUR
En cas d'entretien à l'intérieur de la machine, s'assurer
que l'interrupteur C est en position "O" et que le cordon
d'alimentation est débranché du réseau.
En outre vérifier que les extrémités des condensateurs du
groupe IGBT ne sont pas sous tension.
Même si la machine est dotée d'un dispositif automatique
pour recuperer l'eau de condensation entrant en fonction
chaque fois que l'alimentation de l'air est arrêtée, il est de
règle de contrôler périodiquement que dans la cuve I (fig. 1)
du
détendeur il n'y a aucune trace d'eau de condensation.
VOYANT-S
Allumé
fixe
Allumé
fixe
Allumé
fixe
Allumé
fixe
Allumé
fixe
Allumé
fixe
Allumé
fixe
Allumé
clignotant
.
CONDITION
A la mise en marche de la
machine
Bouton appuyé pendant la
mise en marche
Absence de la protection de
sécurité R
Tension de pilotage des
IGBT non correcte
Contact du reed fermé pen-
dant la mise en marche de
la machine
Tension d'alimentation trop
basse
Absence d'une phase dans
la ligne d'alimentation
Court-circuit entre électrode
et buse pendant la mise en
marche de la machine ou
bien pendant le découpage
REMEDE
Attendre 5 sec.
Relâcher le bouton
Monter la protection
Contacter le service après-
vente
Contacter le service après-
vente
Contrôler la tension d'ali-
mentation
Vérifier la ligne d'alimenta-
tion.
Note: dans certaines situa-
tions, l'absence d'une phase
ne fait pas allumer le voyant
S; en cas de faute de fonc-
tionnement, vérifier donc les
phases de la ligne d'alimen-
tation
Remplacer l'électrode et la
buse et, si nécessaire, le dif-
fuseur aussi.
A
B
C
D
fig. 7
fig. 8
C
E
B
D
F
