25
4.3 Usar un ventilador de aspiración para eliminar las
exhalaciones.
5. Los rayos del arco pueden herir los ojos y quemar la
piel.
5.1 Llevar casco y gafas de seguridad. Usar proteccio-
nes adecuadas para orejas y batas con el cuello
abotonado. Usar máscaras con casco con filtros de
gradación correcta. Llevar una protección completa
para el cuerpo.
6. Leer las instrucciones antes de usar la máquina o de
ejecutar cualquiera operación con la misma.
7. No quitar ni cubrir las etiquetas de advertencia.
2 DESCRIPCIÓN GENERAL
Este aparato es un generador de corriente continua con-
stante, proyectado para el corte de materiales electrocon-
ductores (metales y aleaciones) con el procedimiento de
arco plasma. El gas plasma puede ser aire o nitrógeno.

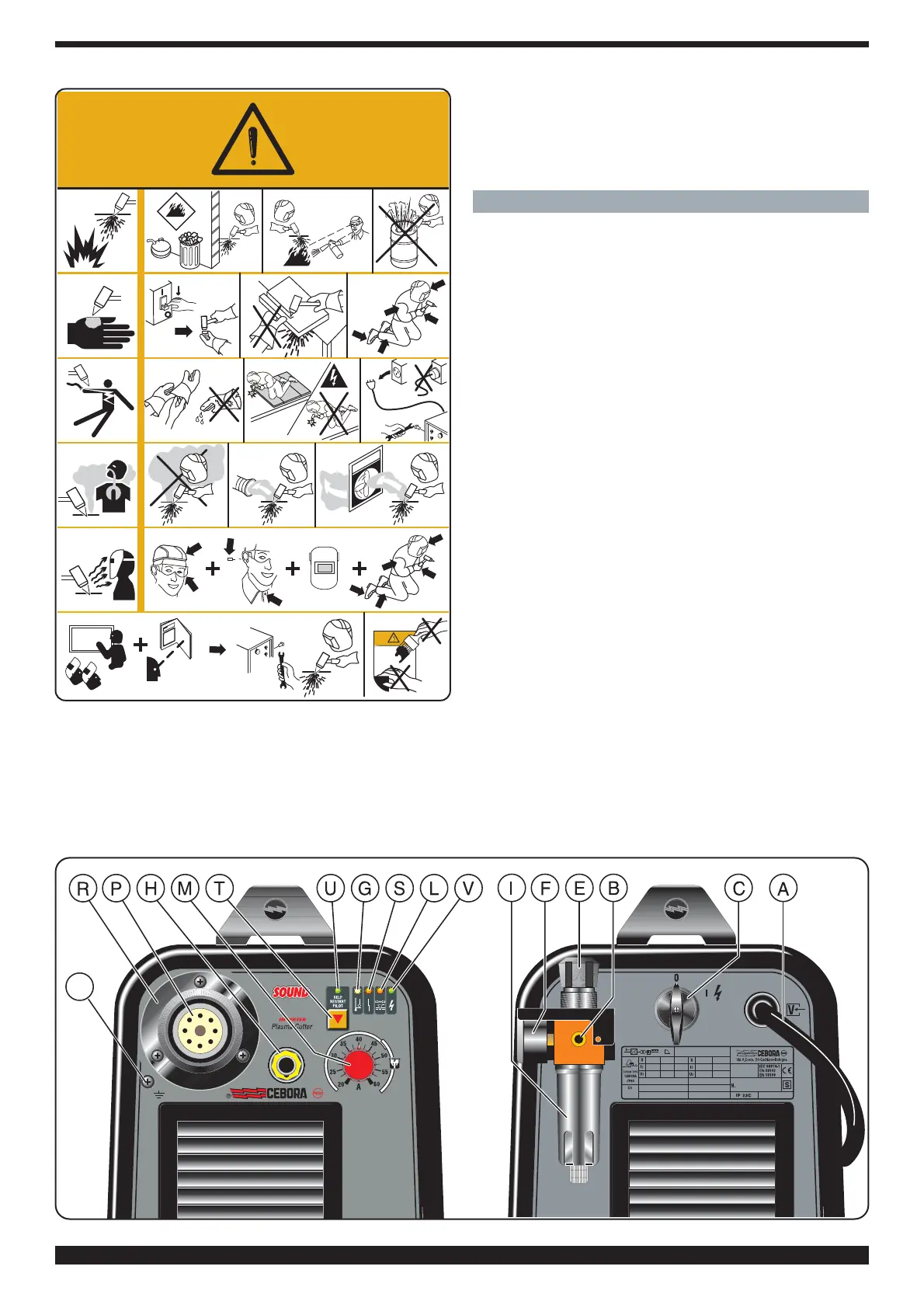

2.1 MONTAJE ANTORCHA (Fig. 1)
Después de haber enfilado el empalme de la antorcha en la
protección R, insertarlo en el empalme P, atornillando a
fondo la abrazadera para evitar pérdidas de aire que podrían
dañar o perjudicar el buen funcionamiento de la antorcha.
No abollar el perno portacorriente y no doblar las espigas
del empalme antorcha. Una abolladura del perno impide
desconectarlo, mientras que una espiga doblada no garan-
tiza una buena introducción en el empalme fijo P, impidien-
do el funcionamiento del aparato.
Fijar con los específicos tornillos la protección R en el panel.
Si se utilizasen sopletes para corte automático, conectar
el cable de masa al borne W.
2.2 DESCRIPCIÖN DISPOSITIVOS EN EL APARATO
A) Cable de alimentación
B) Empalme aire comprimido (rosca 1/4" gas hembra)
C) Interruptor de red
Y) Empuñadura regulación presión
F) Manómetro
G) Led termostato
H) Borne de masa
I) Cubeta recoge condensación
L) Led presión aire insuficiente.
M) Empuñadura de regulación de la corriente de corte
P) Empalme para antorcha.
R) Protección de seguridad.
