antorcha se enfríe.
No conviene apagar el aparato antes de que acabe
este tiempo.
En el caso de que se deban realizar agujeros o se deba
iniciar el corte desde el centro de la pieza, se deberá
disponer la antorcha en posición inclinada y lentamente
enderezarla de forma que el metal fundido no venga sal-
picado sobre la tobera (ver fig. 2). Esta operación deberá
ser realizada cuando se agujerean piezas de espesor
superior a los 3 mm.
En el empleo en automático atenerse a las tablas de
corte. En el caso de que se deban efectuar cortes circu-
lares se aconseja de utilizar el específico compás propor-
cionado a petición. Es importante recordar que la utiliza-
ción del compás podría hacer necesario el empleo de la
técnica de partida indicada más arriba (fig. 2).
No tener inútilmente encendido el arco piloto en el aire
para no aumentar el consumo del electrodo, del difusor y
de la tobera.
A trabajo acabado, apagar la máquina.
Para cortar chapas agujereadas o enrejados activar la
función "Pilot self restart" mediante el pulsador T (led U
encendido).
Al final del corte, manteniendo presionado el pulsador, el
arco piloto se volverá a encender automáticamente.
Utilizar esta función solo si fuera necesario para evi-
tare un inútil desgaste del electrodo y de la tobera.
4 INCONVENIENTES DE CORTE
4.1 INSUFICIENTE PENETRACIÓN
Las causas de este inconveniente pueden ser:
. velocidad elevada. Asegurarse siempre de que el arco
penetre completamente en la pieza por cortar y que no
tenga nunca una inclinación en el sentido de avance,
superior a lo 10 - 15º. Se evitarán consumos incorrectos
de la tobera y quemaduras en el portatobera.
. Espesor excesivo de la pieza.
Borne de masa no en buen contacto eléctrico con la pieza.
. Tobera y electrodo consumados
. Corriente de corte demasiado baja
NOTA: Cuando el arco no penetra las escorias de metal
fundido obstruyen la tobera.
La capacidad del interruptor magnetotérmico o de los
fusibles en serie con el interruptor debe ser igual a la cor-
riente I
1
eff. absorbida por el aparato.
La corriente I
1
eff. absorbida se deduce de la lectura de
los datos técnicos citados en el aparato en correspon-
dencia de la tensión de alimentación U
1
a disposición.
Eventuales cables de prolongación deberán ser de sec-
ción adecuada a la corriente I
1
max. absorbida.
3 EMPLEO
Asegurarse de que el pulsador de start no esté presiona-
do. Encender el aparato mediante el interruptor C. Esta
operación será evidenciada por el encendido de la luz testi-
go V.
Presionando por un instante el pulsador del soplete se
abre el flujo del aire comprimido. En esta condición regular
la presión, indicada por el manómetro F, a 5 bar (0,5 MPa)
para sopletes de longitud de 6 m y a 5,5 bar (0,55 MPa)
para sopletes de longitud de 12 m operando con la mane-
cilla E del reductor, entonces bloquear dicha manecilla pre-
sionando hacia abajo.
Conectar el borne de masa a la pieza por cortar.
El circuito de corte no debe ser puesto deliberadamente
en contacto directo o indirecto con el conductor de pro-
tección, si no en la pieza por cortar.
Si la pieza en la que se trabaja, se conectase deliberada-
mente a tierra a través del conductor de protección, la
conexión deberá ser lo más directa posible y realizada
con un conductor de sección al menos igual a la del con-
ductor de retorno de la corriente de corte y conectado a
la pieza en el mismo punto del conductor de retorno uti-
lizando el borne del conductor de retorno o utilizando un
segundo borne de masa situado inmediatamente cerca.
Deberán tomarse todas las precauciones necesarias para
evitar corrientes vagantes.
Elegir, mediante la empuñadura M, la corriente de corte.
Art. 359:
Con la tobera ø 1,2 y corrientes desde 45 a 60 A utilizar
el específico distanciador de dos puntas Art. 1404.
Art 361:
usar la tobera ø 1,2 hasta 60 A y 1,4 desde 60 a 100A.
Con la tobera ø1,2, y sin su protección, se puede cortar
por contacto teniendo cuidado de no superar la corriente
de 45 A para no dañar el orificio de la tobera que provo-
caría un corte de pésima calidad.
Con la tobera ø 1,4 y corrientes desde 60 a 100 A utilizar
el específico distanciador de dos puntas Art. 1701 o el
resorte Art. 1620.
Asegurarse de que el borne de masa y la pieza estén en
buen contacto eléctrico, particularmente con chapas pin-
tadas, oxidadas o con revestimientos aislantes.
No conectar el borne de masa a la pieza de material que
debe ser eliminado.
Presionar el pulsador de la antorcha para encender el
arco piloto.
Si pasados 2 segundos no se iniciase el corte, el arco
piloto se apagaría y por tanto para volver a encenderlo
habría que pulsar de nuevo el pulsador.
Mantener la antorcha vertical durante el corte.
Completado el corte y después de haber soltado el pul-
sador, el aire continuará a salir de la antorcha durante
aproximadamente 100 segundos para permitir que la

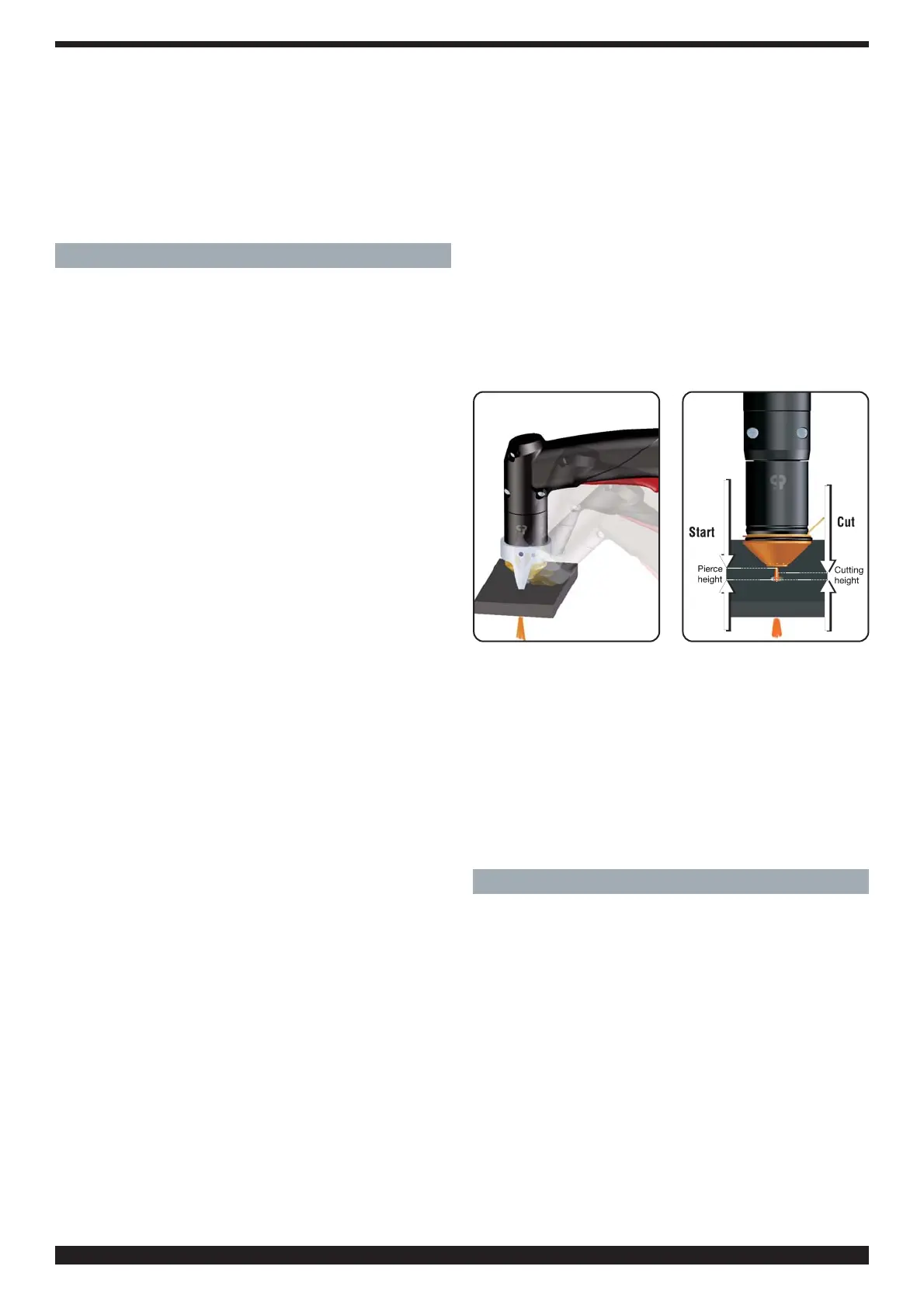

fig. 2
fig. 3
