5. Os raios do arco podem queimar os olhos e a pele.
5.1 Use capacete e óculos de segurança. Utilize pro-
tecções adequadas para os ouvidos e camisas com
o colarinho abotoado. Utilize máscaras com capace-
te com filtros de graduação correcta. Use uma pro-
tecção completa para o corpo.
6. Leia as instruções antes de utilizar a máquina ou exe-
cutar qualquer trabalho na mesma.
7. Não retire nem cubra as etiquetas de advertência.
2 DESCRIÇÃO GERAL
Este aparelho é um gerador de corrente contínua con-
stante, projectado para o corte de materiais electrocon-
dutores (metais e ligas) através de um processo por arco
de plasma. O gás plasma pode ser ar ou azoto.

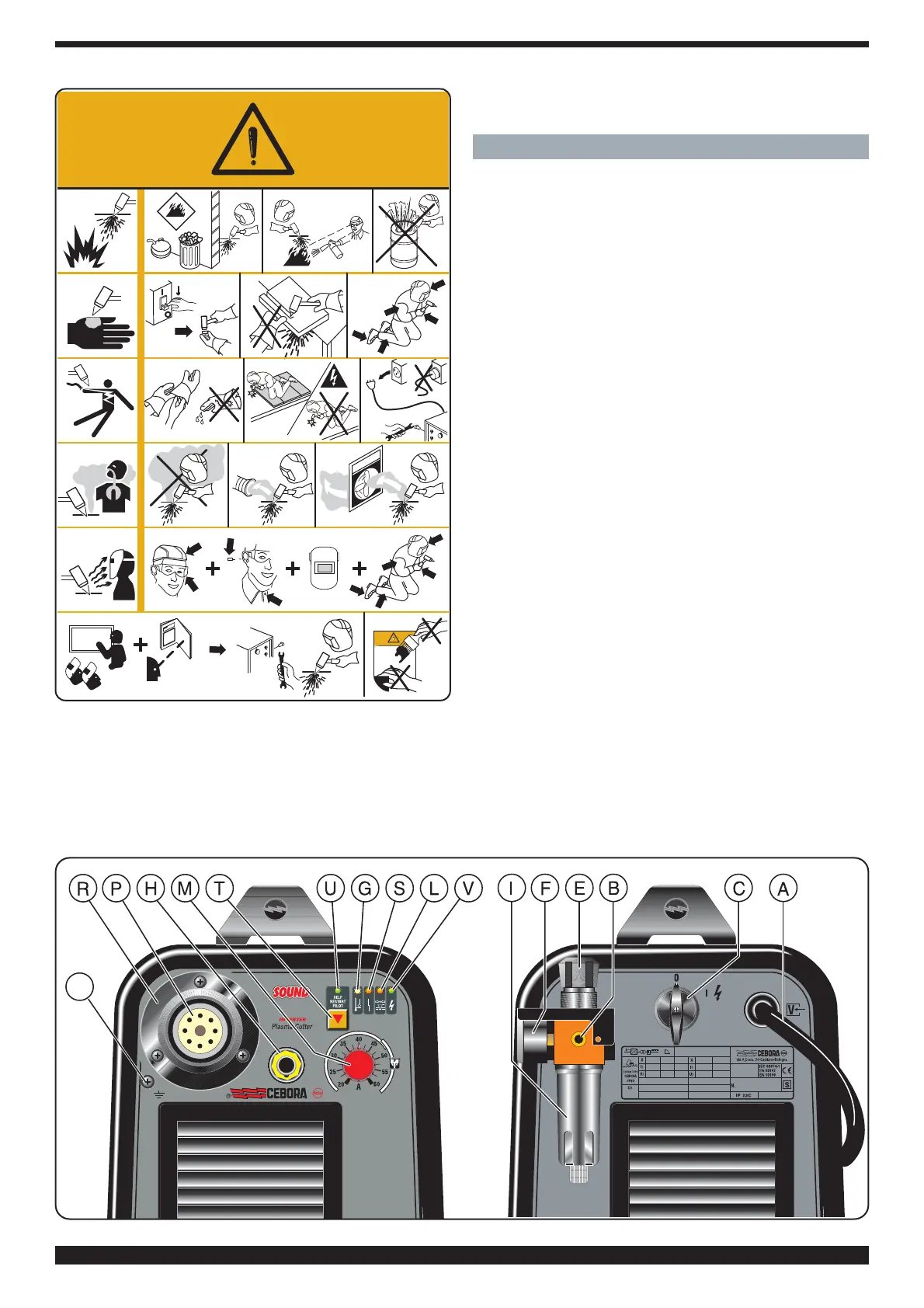

2.1 MONTAGEM DA TOCHA (Fig. 1)
Após ter enfiado o acoplamento da tocha na protecção
R, introduzi-lo no acoplamento P, aparafusando a virola
até o fim, para evitar perdas de ar que poderiam danificar
ou prejudicar o bom funcionamento da tocha.
Não achatar o pino porta-corrente e não dobrar os pinos
de encaixe do acoplamento da tocha. Uma eventual
achatadura do pino poderá impedir que o mesmo se
separe do corpo, enquanto que um pino de encaixe
dobrado não garante a perfeita conexão no acoplamento
fixo P, impedindo o funcionamento do aparelho.
Fixar, com os parafusos, a protecção R no painel.
No caso de utilização de maçaricos para corte automáti-
co, ligar o cabo de terra com borne W.
2.2 DESCRIÇÃO DOS DISPOSITIVOS DO APARELHO
A) Cabo de alimentação
B) Ligação ar comprimido (filete 1/4" gás fêmea)
C) Interruptor de rede
E) Manípulo regulação pressão
F) Manómetro
G) Sinalizador termóstato
H) Alicate de massa
I) Depósito de recolha da condensação
L) Sinalizador pressão ar insuficiente
M) Manípulo de regulação da corrente de corte
P) Acoplamento para tocha.
R) Protecção de segurança.
S) Sinalizador de bloqueio; ilumina-se em con
dições de perigo.
