dysen kommer i elektrisk kontakt med det emne, der skal
skæres (også gennem slagger af smeltet metal); denne til-
stand vil medføre en hurtig - til tider øjeblikkelig - ødelæg-
gelse af dysehullet, som herefter forårsager skæring af
meget lav kvalitet.
4.4 FOR STORT SLID PÅ SLIDDELENE
Årsagerne til dette problem kan være følgende:
a) for lav trykluft i forhold til det anbefalede niveau.
b) for store forbrændinger i enden af dyseholderen.
5 PRAKTISKE RÅD
• Hvis luften i anlægget indeholder en stor mængde fug-
tighed og olie, vil det være hensigtsmæssigt at anvende
et tørrefilter for at undgå for stor oxydering og slid på slid-
delene, beskadigelse af brænderen, samt at hastigheden
og skæringens kvalitet sænkes.
• De urenheder, der er til stede i luften, medfører oxyde-
ring af elektroden og dysen og kan gøre det svært at
tænde pilotlysbuen. Hvis denne tilstand opstår skal man
rengøre enden af elektroden og indersiden af dysen med
fint slibepapir.
• Sørg for at den nye elektrode og den nye dyse, der skal
monteres, er korrekt rengjorte og affedtede.
• Brug altid originale reservedele for at undgå beska-
digelse af brænderen.
6 VEDLIGEHOLDELSE
Afbryd altid forsyningen til apparatet ved ethvert ind-
greb der altid skal udføres af kvalificeret personale.
6.1 VEDLIGEHOLDELSE AF STRØMKILDEN
I tilfælde af vedligeholdelse inde i apparatet skal man
sørge for, at kontakten C er stillet på "O" og at netled-
ningen er afbrudt fra nettet.
Kontrollér endvidere, at der ikke er spænding i enderne af
IGBT-enhedens kondensatorer.
Også selvom apparatet er udstyret med en automatisk
anordning til afløb af kondens, der aktiveres hver gang
man lukker lufttilførslen, vil det være hensigtsmæssigt
jævnligt at kontrollere, at der ikke er kondensrester i ven-
tilens vandudskiller I (fig.1).
Man skal endvidere jævnligt sørge for at rengøre det indre
af apparatet for ophobet metalstøv ved hjælp af trykluft.
6.1.1 Fejlfinding
Lysdioden S tændes, når følgende tilstande er til stede:
6.2 VEDLIGEHOLDELSE AF PLASMABRÆNDEREN

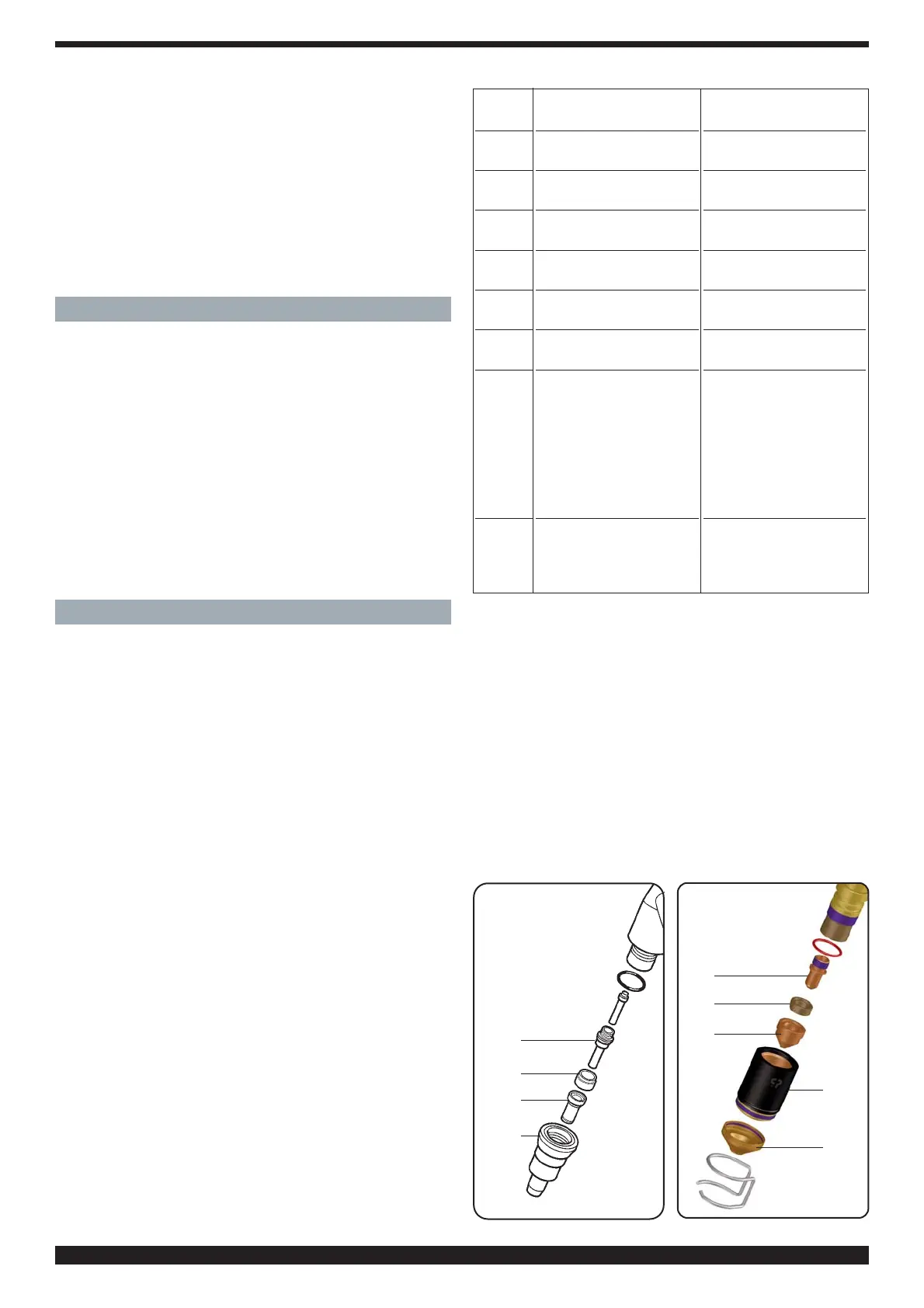

MSom det ses i fig. 7 og 8 er delene, der udsættes for sli-
tage, elektroden A, sprederen B, dysen C og dysebeskyt-
telsen E. Løsn dyseholderen D for at udskifte delene.
Elektroden A skal udskiftes, når krateret i midten er ca.
1,2 mm dybt.
PAS PÅ: ved afskruning af elektroden må man ikke force-
re i ryk, men derimod anvende vedvarende kraft, indtil
gevindet løsnes. Den nye elektrode skal skrues i gevindet
og spændes let.
Dysen C skal udskiftes, når midterhullet er ødelagt eller
blevet større end en ny komponent. For sen udskiftning af
elektroden eller dysen medfører for stor opvarmning af
LYSDIO-
DE S
Tændt
fast
Tændt
fast
Tændt
fast
Tændt
fast
Tændt
fast
Tændt
fast
Tændt
fast
Tændt
blinkende
TILSTAND
Ved tænding af apparatet
Trykket knap under tænding
af apparatet
Manglende tilstedeværelse
af sikkerhedsskærmen R
IGBT'ernes styrespænding
er ikke korrekt
Reed-afbryder lukket under
tænding af apparatet
For lav forsyningsspænding
Der mangler en fase på for-
syningslinjen
Kortslutning mellem elektro-
den og dysen under tæn-
ding af apparatet eller under
skæring
RETTELSE
Vent 5 sekunder
Slip knappen
Montér skærmen
Ret henvendelse til service-
centret
Ret henvendelse til service-
centret
Kontrollér forsyningsspæn-
dingen
Kontrollér forsyningslinjen.
Bemærk: i nogle tilfælde vil
en manglende fase ikke
medføre tænding af lysdiode
S; dette betyder at man ved
manglende funktion under
alle omstændigheder skal
kontrollere forsyningslinjens
faser.
Udskift elektroden og dysen
og eventuelt også diffusoren
A
B
C
D
fig. 7
fig. 8
C
E
B
D
F
