54
1.3 Skär aldrig i slutna behållare.
2. Plasmabågen kan orsaka personskador och brännska-
dor.
2.1 Slå från eltillförseln innan slangpaketet demonteras.
2.2 Ha inte kroppsdelar i närheten av skärsträckan.
2.3 Använd komplett skyddsutrustning för kroppen.
3. Elstötar som orsakas av slangpaketet eller kabeln kan
vara dödliga. Skydda dig mot faran för elstötar.
3.1 Använd isolerande handskar. Använd inte fuktiga eller
skadade handskar.
3.2 Säkerställ att du är isolerad från arbetsstycket som ska
skäras och marken.
3.3 Dra ut nätkabelns stickkontakt före arbeten på appara-
ten.
4. Det kan vara hälsovådligt att inandas utsläppen som
alstras vid skärningen.
4.1 Håll huvudet på behörigt avstånd från utsläppen.
4.2 Använd ett system med forcerad ventilation eller punk-
tutsug för att avlägsna utsläppen.
4.3 Använd en sugfläkt för att avlägsna utsläppen.
5. Bågens strålning kan skada ögonen och bränna huden.
5.1 Använd skyddshjälm och skyddsglasögon. Använd
lämpliga hörselskydd och skyddsplagg med knäppta
knappar ända upp i halsen. Använd hjälmvisir som har
filter med korrekt skyddsklass. Använd komplett skydd-
sutrustning för kroppen.
6. Läs bruksanvisningen före användning av eller arbeten
på apparaten.
7. Avlägsna inte eller dölj varningsetiketterna.
2 ALLMÄN BESKRIVNING
Apparaten är en generator för konstant likström. Den är kon-
struerad för att skära i elektriskt ledande material (metaller
och legeringar) med hjälp av plasmaskärning. Plasmagasen
kan vara luft eller kväve.

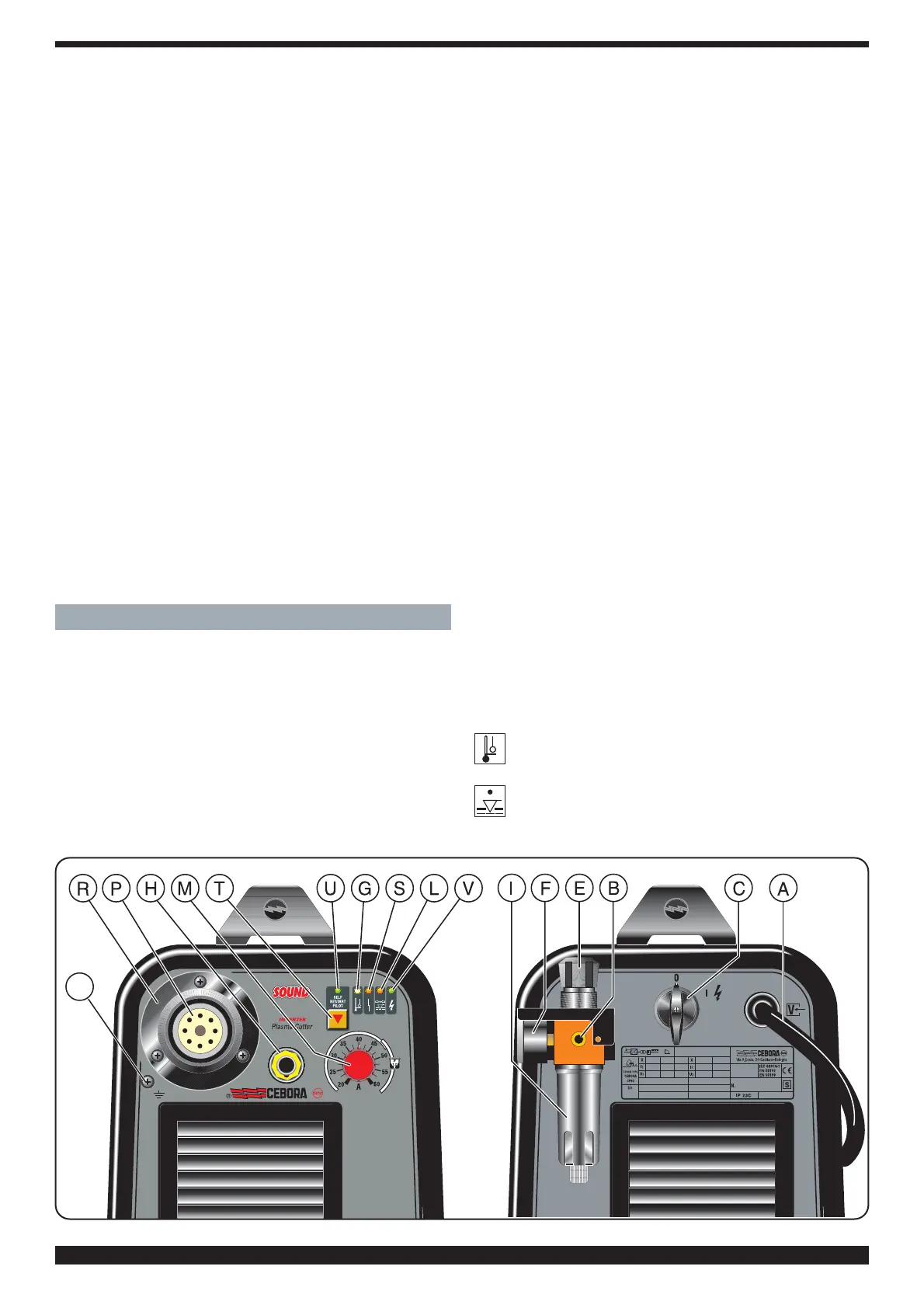

2.1 MONTERING AV BRÄNNARE (FIG. 1)
Efter att brännarens koppling har stuckits in i skyddet R ska
den stickas in i kopplingen P. Skruva åt ringmuttern helt för
att undvika läckage av luft som kan skada eller äventyra
brännarens funktion.
Var noga med att inte skada kontaktstiftet och att inte böja
stiften på brännarens koppling. Om kontaktstiftet böjs kan
det inte frånkopplas och om ett stift böjs kan inte en god
anslutning garanteras till den fasta kopplingen P och maski-
nens funktion äventyras.
Fäst skyddet R på panelen med de avpassade skruvarna.
Vid användning av slangpaket för automatisk skärning ska
jordkabeln anslutas till klämman W.
2.2 BESKRIVNING AV MASKINENS ANORDNINGAR
A) Nätkabel för elförsörjning.
B) Koppling till tryckluft (1/4" gas inv. gänga).
C) Strömbrytare för nätspänning.
E) Vred för att reglera trycket.
F) Manometer
G) Lysdiod för termostat.
H) Jordklämma
I) Uppsamlingskärl för kondensvätska.
L) Lysdiod som indikerar otillräckligt lufttryck.
M) Vred för att reglera skärströmmen.
P) Koppling för brännare.
R) Säkerhetsskydd.
S) Lysdiod som indikerar att maskinen har blockerats
av säkerhetsskäl, tänds vid farlig situation.
T) Knapp för att aktivera och stänga av funktionen
"SELF-RESTART PILOT".
U) En lysdiod som tänds när funktionen "SELF-
RESTART PILOT" är aktiv.
V) Indikeringslampa för nätspänning.
W) Jordklämma för raka slangpaket.
2.3 SÄKERHETSANORDNINGAR
Denna anläggning är utrustad med följande säkerhetsanord-
ningar:
Överhettningsskydd:
1) För att undvika överbelastning. Lysdiod G tänds och
lyser med fast sken (se fig. 1).
Pneumatiskt skydd:
Är placerat på brännarens strömkälla för att undvika ett
otillräckligt lufttryck. Lysdiod L tänds (se fig. 1).
Om lysdioden L börjar blinka betyder det att trycket tillfälligt
