5.6.3 Assetto nastro
Durante il funzionamento del trasportatore si possono
verificare lievi sbandamenti del nastro.
Per ovviare questo problema il trasportatore é stato
dotato di un sistema indipendente di controllo e recupero
dell’assetto costituito da due sensori B361 e B362
posizionati su un lato del ramo inferiore del nastro; questi
individuano la posizione del nastro stesso ed
intervengono direttamente sui pistoni B, posizionati su
entrambi i lati del trasportatore, in corrispondenza del
rullo di traino.
I pistoni B agiscono sulle camme A in modo da variare
l’inclinazione del rullo di traino e recuperare così lo
sbandamento.

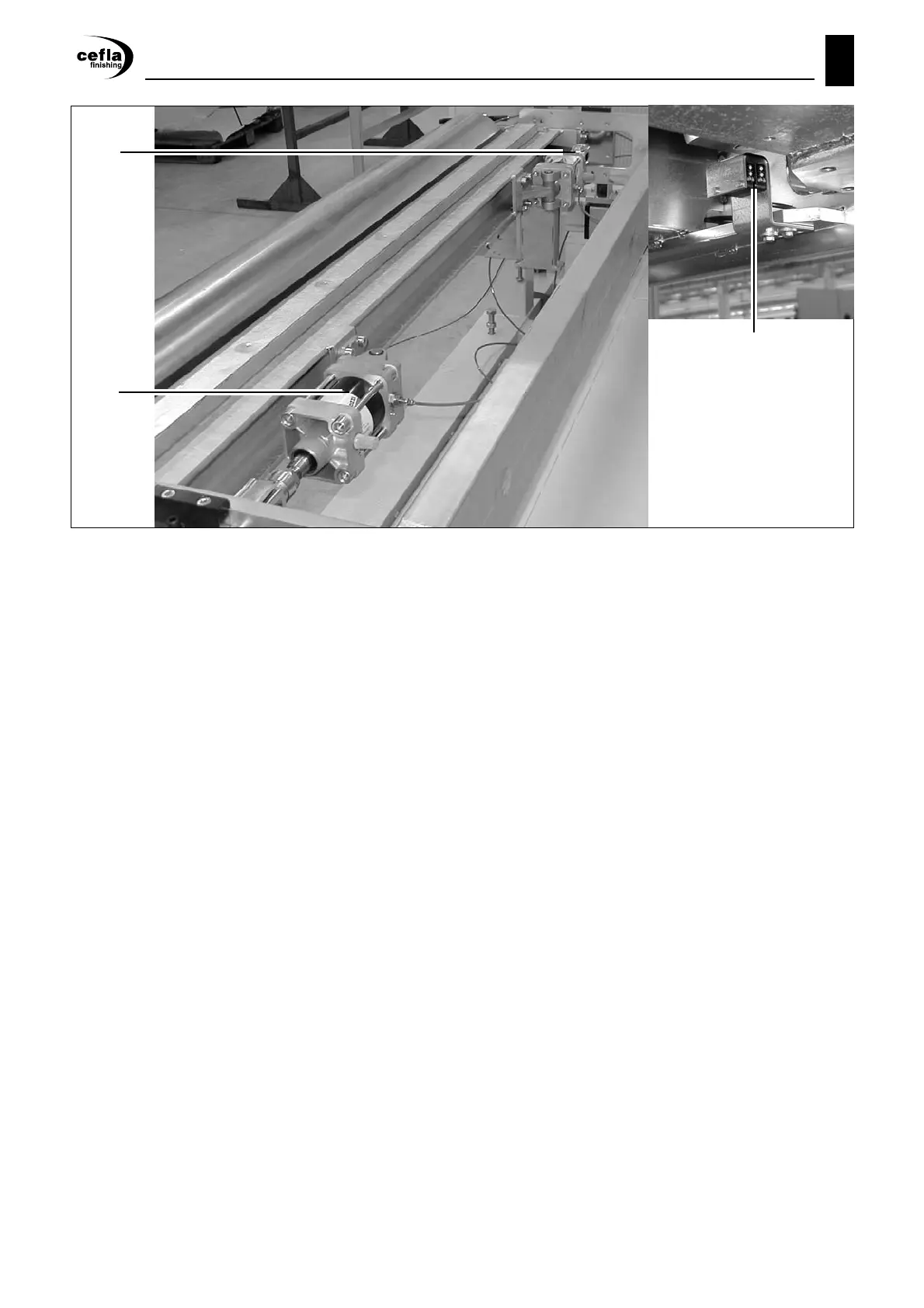

5.6.3 Conveyor belt position
The conveyor belt may slightly slip sideways during
operation. To overcome this problem, an independent
take-up control system is provided. It includes two
sensors, B361 and B362, located on the bottom section
of the conveyor. These sensors detect the position of the
conveyor belt and operate cylinders B, located on either
side of the conveyor, near the drive roller.
Cylinder B operates cams A so as to vary the inclination
of the drive roller and to compensate for the belt
slippage.
