FUNZIONAMENTO ED USO
OPERATION AND USAGE
5.

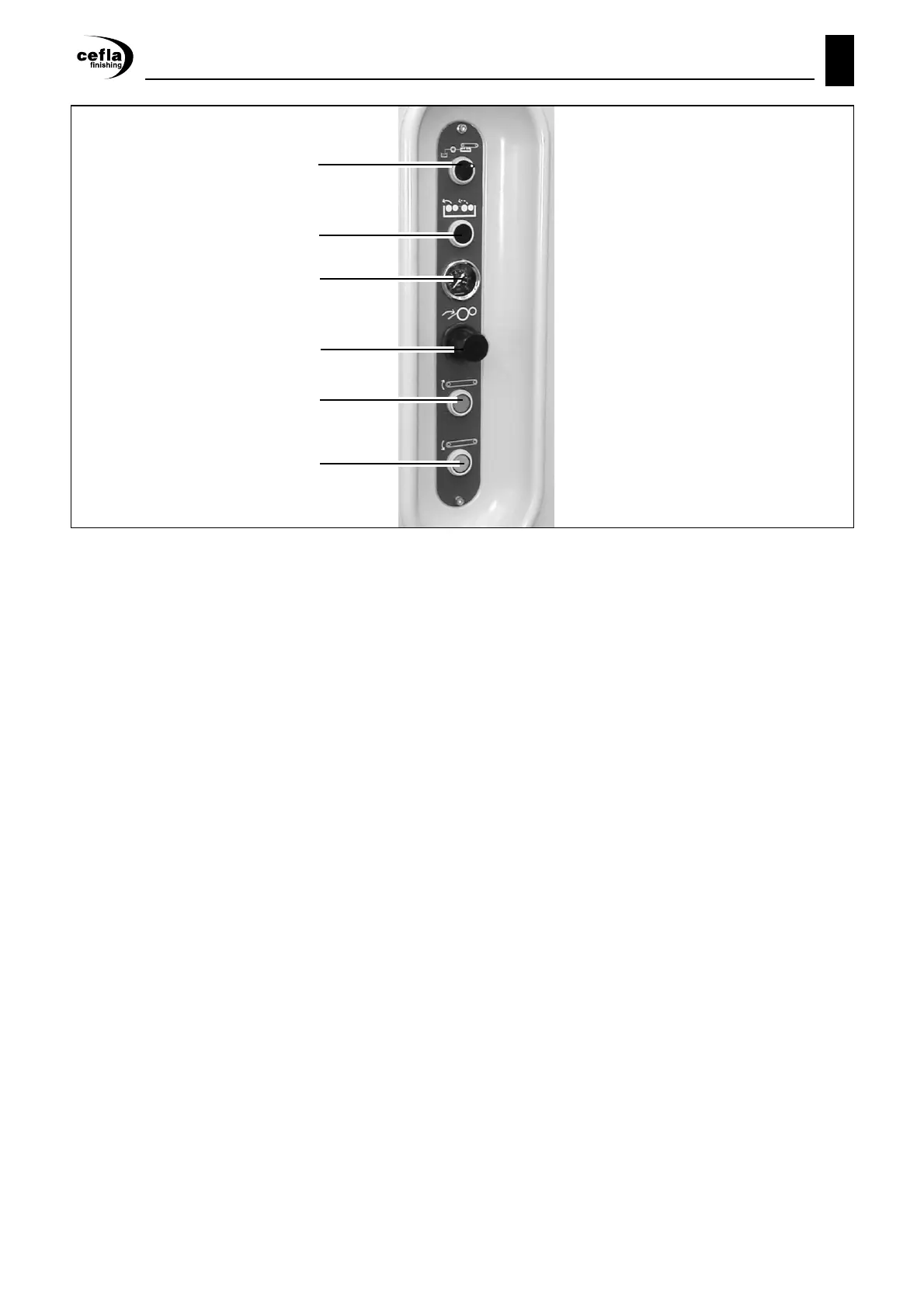

5.10 QUADRO PNEUMATICO
I comandi vengono inseriti in un quadro posizionato sulla
fiancata destra o sinistra della cabinatura.
In esso vengono predisposti i seguenti sistemi:
A - Sollevamento ribaltina
B - Abbassamento ribaltina
C - Predisposizione rulli carrello per pulizia macchina
D - Azionamento pompa solvente del carrello
E - Pomello di regolazione pressione di contatto racla-
rullo cromato
F - Manometro
5.10 AIR CONTROL PANEL
The air controls are to be found on a board located on the
right-hand or left-hand side of the spray booth. The
following control devices are provided:
A - Tiltable section Up
B - Tiltable section Down
C - Setting up the cleaner rollers for machine cleaning
D - Operating the cleaner solvent pump
E - Adjustment knob for the scraper-and-chrome plated
roller contact pressure
F - Pressure gauge
CEFLA Finishing ed.CE P.61EDIZIONE STANDARD
C
B
A
D
E
F
