46

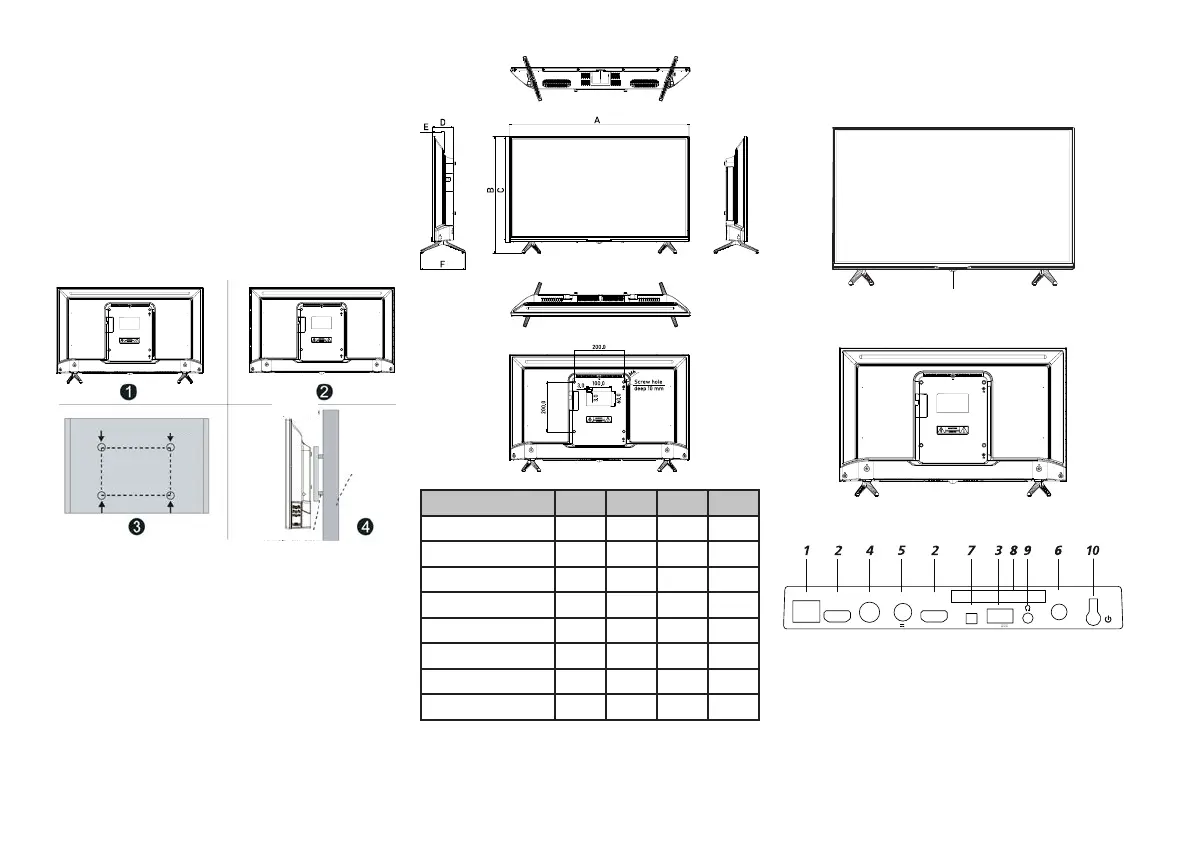

4. Devorda 4 ta teshik burg’ulang (o’lchov mos yozuvlar uchun berilgan) va u erda
4 murvatini (bolt) torting.
5. 4-rasmda ko’rsatilgandek, televizorning orqa devoridagi murvatlarni
tornavida bilan mahkamlang. Televizorni devorga joylashtiring.
ESLATMA:
1. Televizorga o’rnatish moslamasi VESA 200x200 standartiga mos keladi.
2. Devorda kronshteynni ishlatish shart emas.
3. Devor yaqinida va devor oldida o’rnatish ishlarini olib borishda boshqa
narsalar bo’lmasligi kerak.
4. O’rnatish malakali mutaxassis tomonidan amalga oshirilishi kerak.
5. O’rnatish paytida kronshteynni o’rnatish bo’yicha ko’rsatmalar talablariga
rioya qiling.
6. Rasmlar ma’lumot uchun berilgan.
Kronshteyn
Devor
Ankerli murvat
Devor
Model CT-8532 CT-8540 CT-8543 CT-8550
Stendsiz hajmi (mm) 724х425 898х515 963х561 1117х648
Stend bilan hajmi (mm) 724х471 898х562 963х611 1117х708
A (mm) 724 898 963 1117
B (mm) 471 562 611 708
C (mm) 425 515 561 648
D (mm) 84 83 82 89
E (mm) 47 47 47 46
F (mm) 181 183 226 274
4. ISHLATISHNI BOSHLASH
Televizorning old paneli
O’rnatish va ishlatishdan oldin, iltimos, «Muhim ogohlantirishlar va oldini
olishlar» va «Xavfsizlik bo’yicha ko’rsatmalar» bo’limlarini diqqat bilan o’qing.
Doo sensori / quvvat ko’rsatkichi
Televizorning orqa paneli
Televizorning yon paneli
HDMI2
ANT1
DIGITAL
AUDIO OUT
13/18 V 400 mA
ANT2
(SATELLITE)
AV
USB2.0
(5V 500mA)
HDMI1(ARC)
LAN
COMMON
INTERFACE
1. LAN – mahalliy tarmoq ulagichi LAN
-
RJ-45. Tarmoqni ulash uchun RJ-45
vilkasi bilan LAN kabelidan foydalaning (to’plamga kiritilmagan).
2. HDMI – HDMIga kirish uchun, tashqi audio tizimni HDMI teskari audio kanali
(ARC) orqali ulash imkoniyati. HDMI1-ARC funktsiyasi bilan.
3. USB – qurilmalarini ulash uchun USB 2.0 ulagichi (Media pleer rejimida
ishlaydi).
4. ANT1 – antenna kirish qismi (75 Om).
5. ANT2 (SATELLITE) – sun’iy yo’ldosh antennasi uchun kirish qismi.
6. DIGITAL AUDIO OUT - koaksiyal raqamli ovoz chiqishi.
