- 8 -
Généralités
Deux ls de couleur identique se prolongent de chaque solénoïde. Un l (l’un ou
l’autre) est raccordé à la vanne convenablement numérotée sur le panneau de
raccordements du contrôleur (2). L’autre l est raccordé au COM. Par commodité
pour l’utilisateur, il y a 4 points COM. La distance entre le contrôleur et les vannes
dépasse habituellement la longueur des câbles solénoïdes une extension entre eux
est nécessaire au moyen d’un câble d’extension (4). Les vannes solénoïdes sont
raccordées dans un boîtier de raccordement installé à proximité (5), le câble
d’extension étant raccordé entre le contrôleur et le boîtier de raccordement.
Le boîtier de raccordement et le câble d’extension ne sont pas fournis avec le
produit.

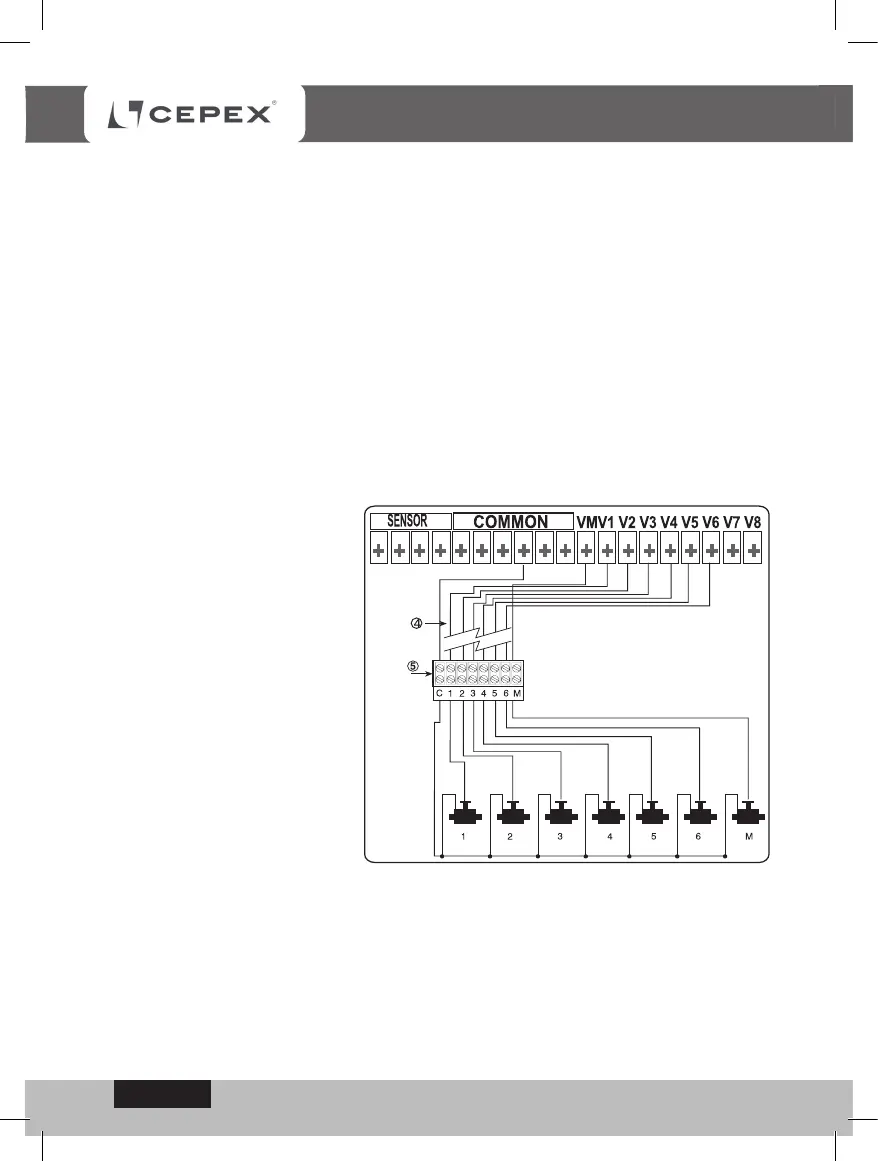

Raccordement des vannes solénoïdes au boîtier de raccordement
1. Marquer les points de raccordement dans le boîtier de raccordement C, 1, 2, 3,
4, 5, 6, 7, 8 M (5). Il est recommandé que tous les points soient marqués même
si le nombre de vannes est inférieur.
2. Raccorder les ls simples à partir de chacune des solénoïdes vers un point
séparé sur le boîtier de rac-
cordement (5). S’assurer
quele nombre de vannes sur
le site correspond au nombre
dans le boîtier: Vanne N° 1
vers point N° 1, vanne
N° 2 vers point N° 2 et ainsi
de suite. La vanne-maître
(s’il y en a une) est
raccordée au point M.
3. Raccorder le deuxième
l à partir de chacune des
solénoïdes vers le point C
sur le boîtier de raccordement.
Raccordement du câble de
communications
1. Enlever le cache inférieur du
contrôleur (1).
2. Raccorder le câble d’extension aux points de raccordement sur le panneau du
contrôleur : points 1 à 6 sur la barre de raccordement droite (2) et points M et C
sur la barre gauche (3), les points de raccordement C sont identiques.
Enregistrer le numérotage des points et la couleur des ls raccordés à ceux-ci.
3. Raccorder les extrémités des câbles à partir du câble d’extension (4) vers
le boîtier de raccordement (5) le long des vannes selon le code couleur et les
nombres préparés à l’étape précédente.
INSTRUCTIONS D’INSTALLATION
ET DE RACCORDEMENT
