Geral
Doisterminaiscomasmesmascoresestendem-sedecadasolenoide.
Um terminal (qualquer um deles) é ligado à válvula devidamente numerada no
painel de ligações do controlador (2). O outro terminal é ligado ao COM. Para
comodidadedoutilizador,há4pontosCOM.Adistânciaentreocontroladoreas
válvulasexcedeocomprimentodosterminaissolenoideseháanecessidadede
uma extensão entre eles através de uma extensão (4). Os terminais solenoides
são ligados numa caixa de ligações instalada perto (5), com a ligação da
extensão entre o controlador e a caixa de ligações.
A caixa de ligações e a extensão não estão incluídas com o produto.

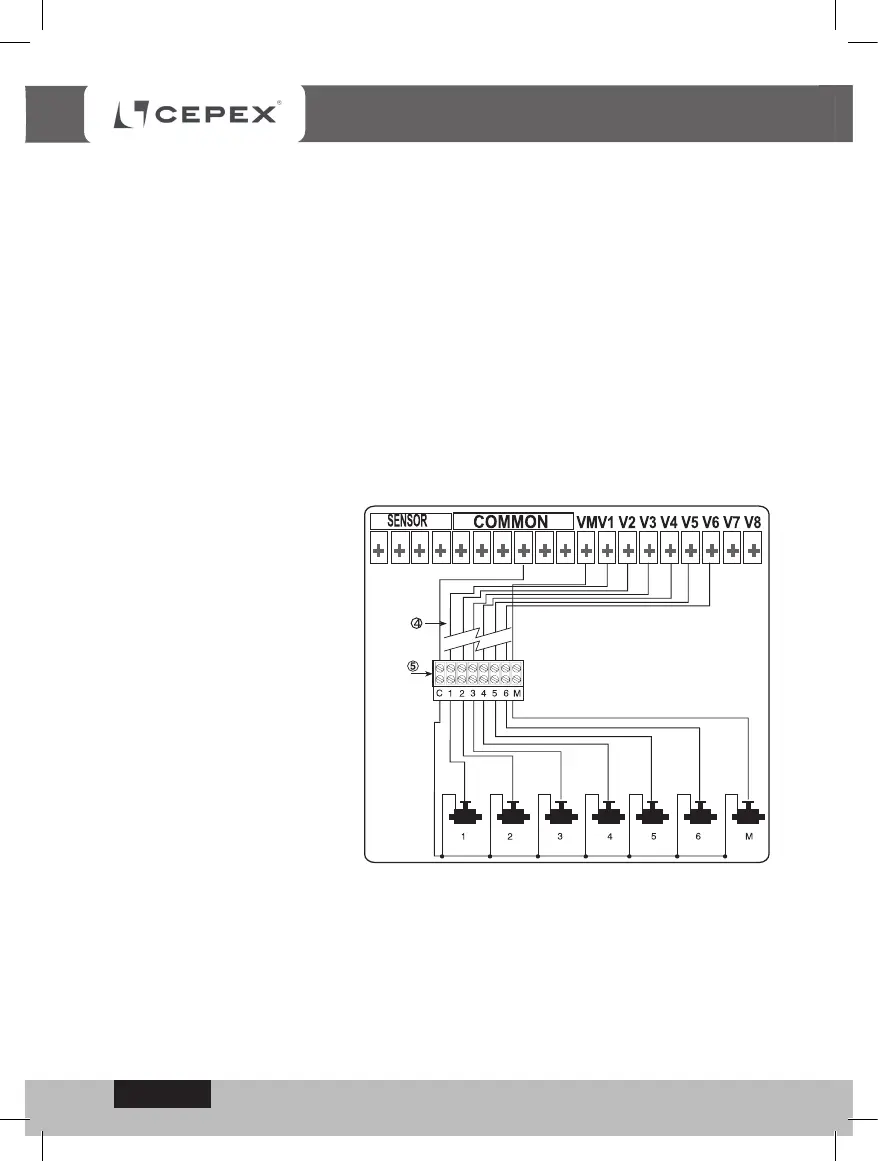

Ligação dos terminais solenoides à caixa de ligações
1. Marcar os pontos de ligação na caixa de ligações C, 1, 2, 3, 4, 5, 6, 7, 8 M (5).
Recomenda-sequetodosospontossejammarcadosmesmoquandoonúmero
de válvulas for inferior a isso.
2. Ligar os terminais únicos de cada um dos solenoides a um ponto separado
nacaixadeligações(5).Assegure-sedequeonúmerodaválvulanocampo
corresponde ao número na
caixa: Válvula Nº 1 ao ponto
Nº 1, válvula Nº 2 ao ponto
Nº 2 e assim por diante. A
válvula mestre (se existir)
está ligada ao ponto M.
3. Ligar o segundo terminal
de cada um dos solenoides
ao ponto C na caixa de
ligações.
Ligação do Cabo de Comu-
nicações
1.Retiraratampainferiordo
controlador (1).
2. Ligar a extensão aos pontos
de ligação no painel do
controlador: pontos 1 a 6 na
barra de ligações à direita
edelado(3),ospontosdeligaçãoCsãoidênticos.Registaranumeraçãodos
pontos e das cores dos terminais ligados a eles.
3. Ligar os terminais dos cabos da extensão (4) à caixa de ligações (5) ao longo
dasválvulaspormeiodachavecromáticaeosnúmerosquepreparouna
primeira fase.
