Adaptación del controlador de
irrigación a la válvula
Instalación del controlador
3. Instalación del controlador

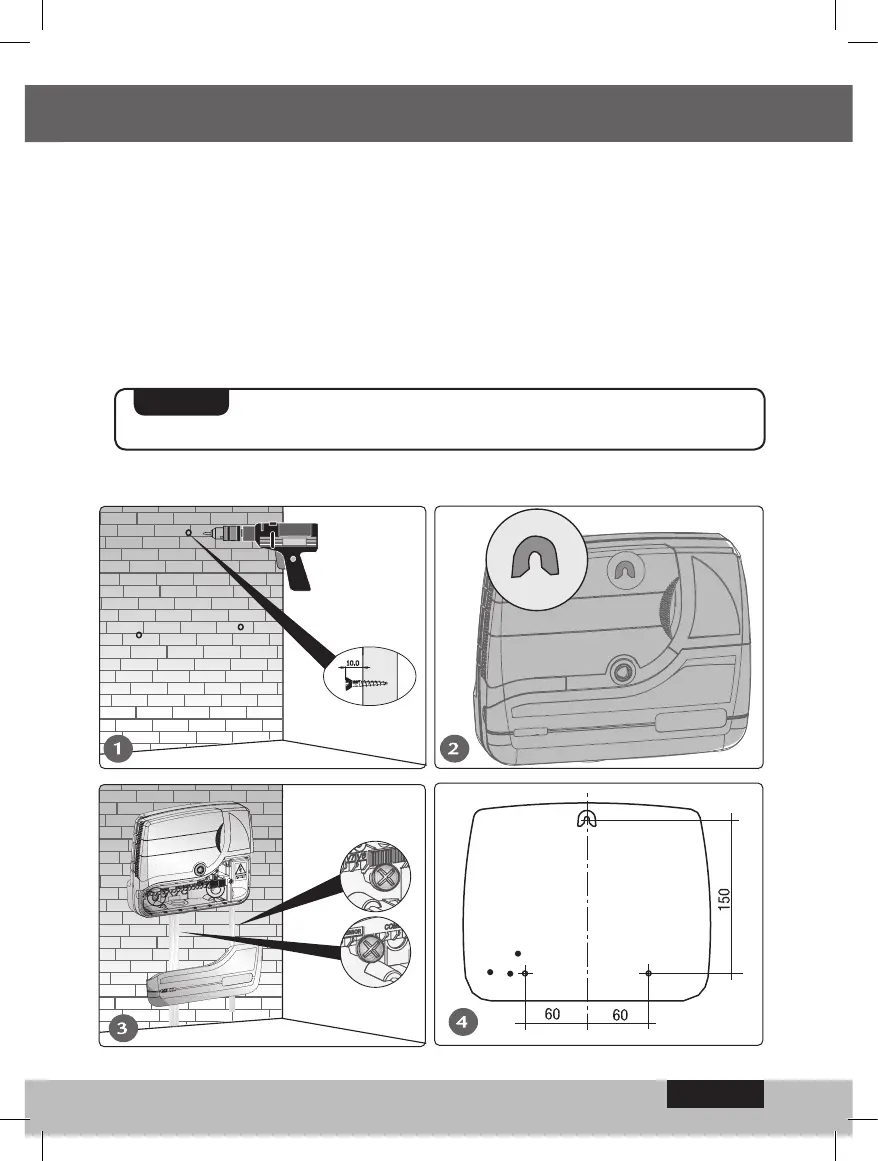

1. Monte el controlador en una pared o en el gabinete de control.
2. Taladre tres oricios según las dimensiones dadas en el diagrama 4.
3. Fije el tornillo superior, y cuelgue el aparato. Extraiga la cubierta inferior, y monte el
aparato contra la pared con los tornillos 2 y 3 a través del controlador, apretándolos a mano
solamente.
Ver los diagramas 1 – 3.
NOTA
Es recomendable instalar el controlador en un lugar conve-
niente para su acceso y a la altura de los ojos
