INSTRUCTIONS D’INSTALLATION ET DE RACCORDEMENT

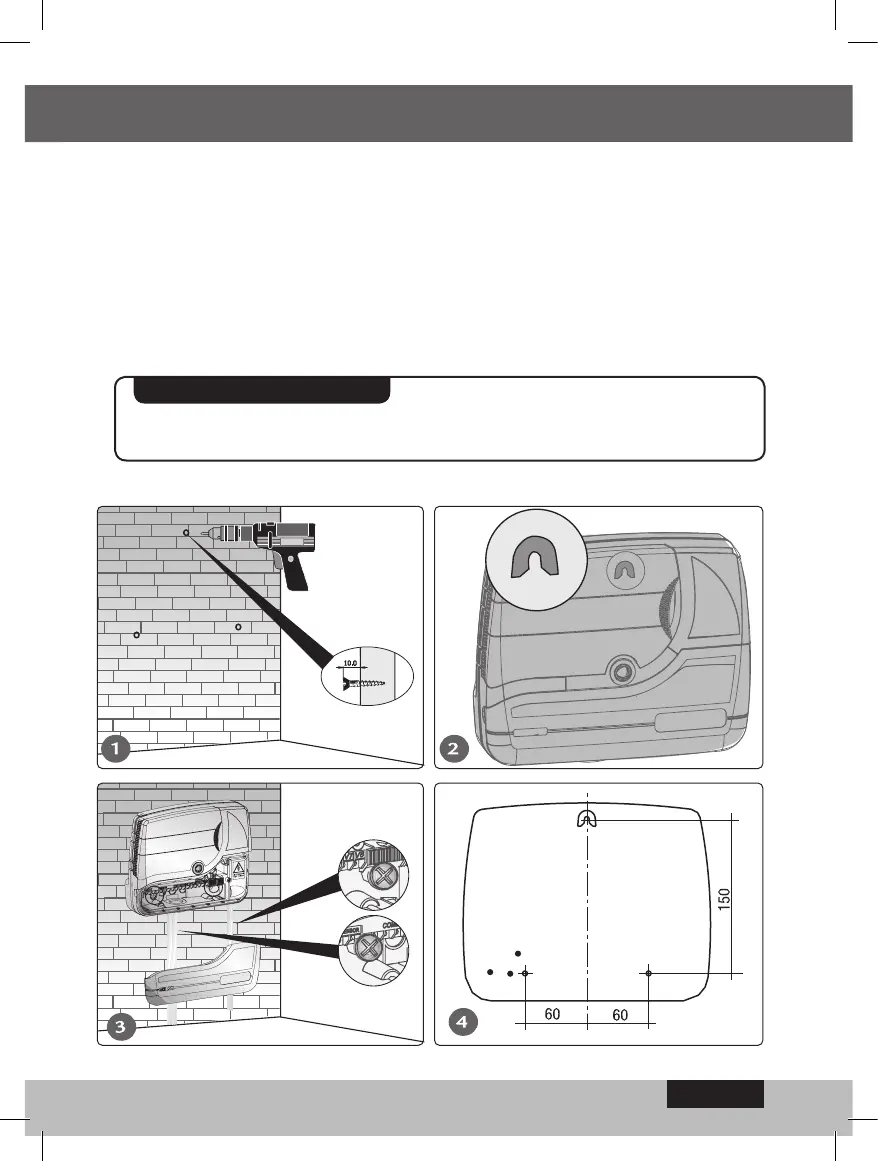

3. Installation du contrôleur.
1. Monter le contrôleur sur un mur ou sur l’armoire de commande.
2. Percer trois trous selon les dimensions fournies au schéma 4.
3. Fixer la vis supérieure, brancher le dispositif. Enlever le cache inférieur et monter le
dispositif sur le mur à l’aide des vis inférieures 2 & 3 munies sur le contrôleur, resserre à la
main uniquement.
Voir Diagrammes 1 – 3.
REMARQUE
Il est souhaitable de placer le contrôleur à un endroit pratique d’accès et
à hauteur de tête.
