CHAFFOLINK

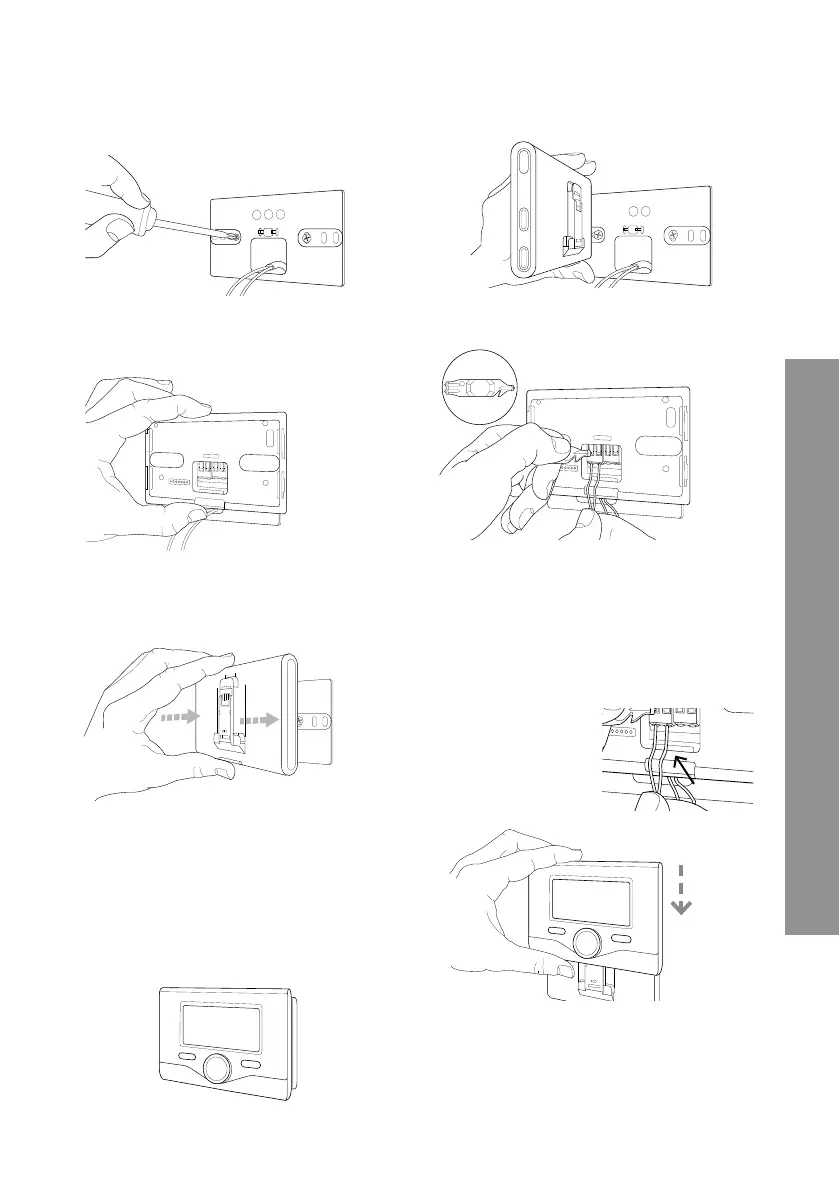

4.3 Instalação do gateway na parede
BT
BT
B T
B T
1
2
34
Fixe a placa de suporte na parede,
utilizando os parafusos fornecidos.
Fixe temporariamente o gateway à
placa com os respetivos ganchos.
Ligue o par de fi os do conector BUS
da placa da caldeira ao conector BUS
do gateway (respeitando a polaridade
B com B e T com T)*. Com o respetivo
instrumento fornecido, efetue uma ligeira
pressão nas linguetas.
* Para agilizar a ligação
dos cabos, é possível
remover a lingueta de
plástico conforme ilustra-
do na fi gura.
Rode o gateway.
5
6
Retire o gateway da posição
temporária (fi gura 2) e fi xe-o à placa,
fazendo pressão nos lados até sentir o
encaixe dos quatro ganchos laterais.
Posicionar Ariston Sensys (se presente,
caso contrário inserir a tampa presente na
embalagem) na base, empurrando-a deli-
cadamente para baixo.
