CHAFFOLINK

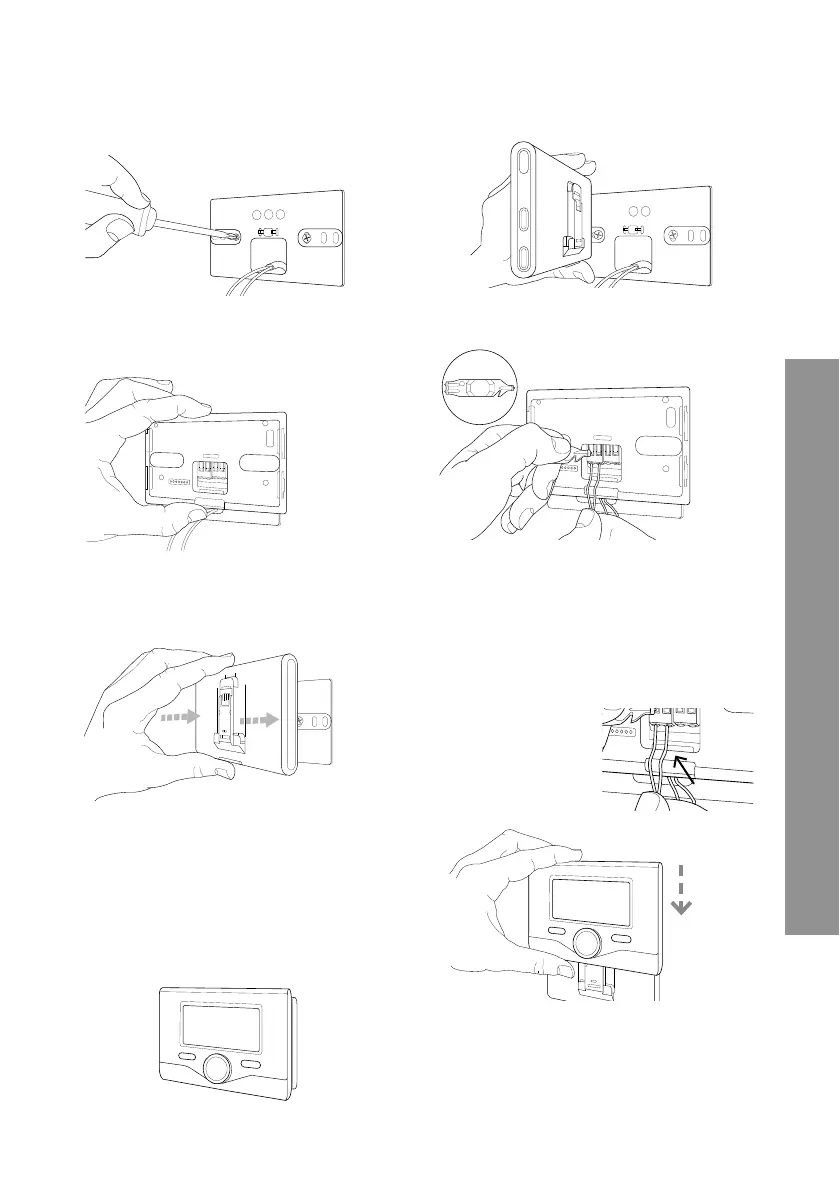

4.3 Instalacja bramki sieciowej na ścianie
BT
BT
B T
B T
1
2
34
Przymocować do ściany płytę wspierającą
przy użyciu dołączonych śrub
Przymocować tymczasowo bramkę
sieciową do płyty przy użyciu
odpowiednich zaczepów
Podłączyć parę przewodów wychodzących
ze złącza BUS na karcie kotła do złącza
BUS bramki sieciowej (przestrzegając
biegunowości B z B i T z T)*. Przy użyciu
dołączonego specjalnego przyrządu delikat-
nie nacisnąć na dźwigienki.
* w celu ułatwienia połą-
czenia kabli można wyjąć
dźwigienkę z tworzywa
sztucznego w sposób
przedstawiony na rysun-
ku.
Obrócić Bramkę sieciową
5
6
Wyjąć bramkę sieciową z pozycji tymcza-
sowej (rysunek 2) i przymocować ją do
płyty, naciskając wzdłuż krawędzi, aż do
usłyszenia zatrzaśnięcia czterech małych
zaczepów bocznych.
Umieścić Ariston Sensys na podstawie (jeśli
urządzenie jest instalowane, w przeciwnym
wypadku założyć pokrywę znajdującą się w
opakowaniu), popychając je delikatnie do dołu.
