4.1 Конфигурации, используемые при монтаже котлов
Конфигурация1

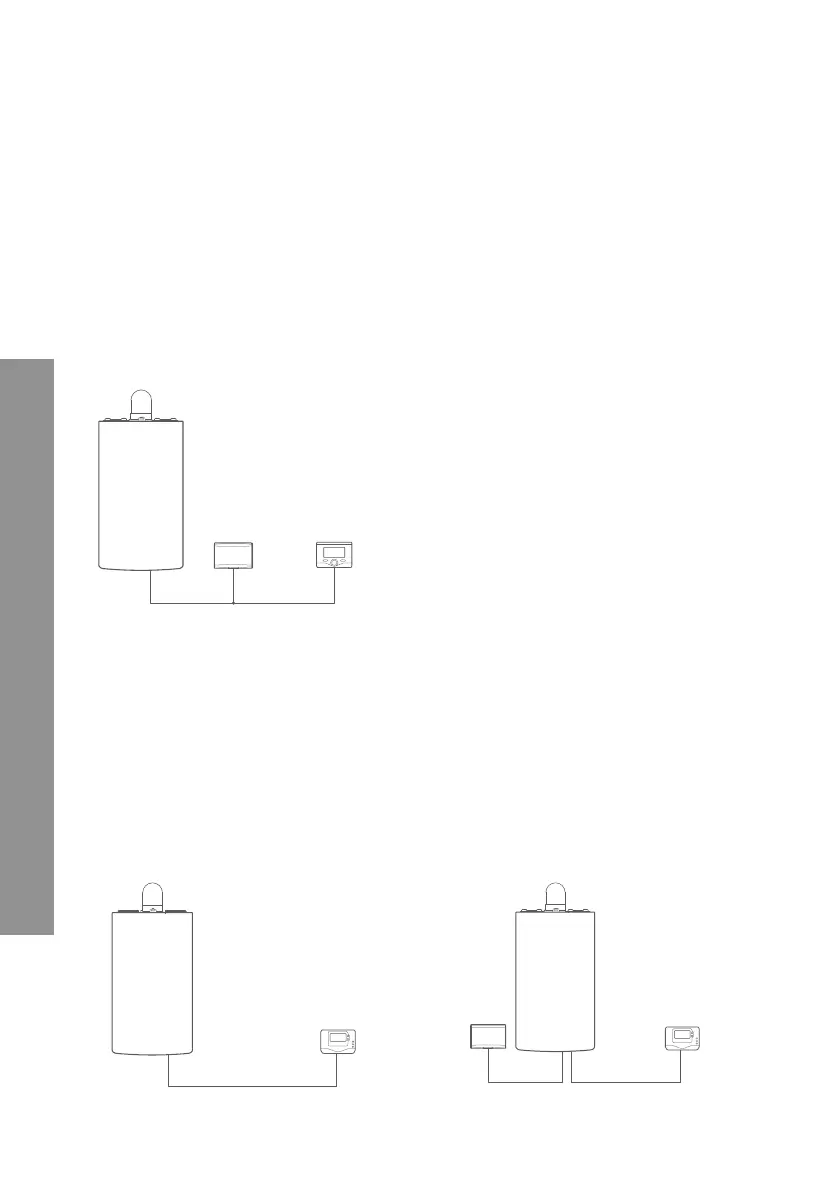

Замена шлюза в базовой системе отопления с активированными службами
ТК (телеконтроль) и ТД (теледиагностика) (рис.1)
Базовая система отопления Cha oteaux использует протокол шины; в ней требуется
выполнить замену шлюза с целью обеспечения работы служб телеконтроля и теледиа-
гностики Cha olink.
Необходимые действия:
- установите шлюз, подключите его с помощью шины к отопительной системе.
рис.1
BUS
GATEWAY
TA
TABUS
рис.2
рис.3
ТЕРМОСТАТ ТЕРМОСТАТGATEWAY
Конфигурация2
Активация в базовой системе отопления только службы ТД (рис.2)
Базовая система отопления Cha oteaux использует протокол шины; в ней требуется
выполнить активацию только службы теледиагностики без установки дополнительной
системы Cha oteaux Expert Control.
Необходимые действия (рис. 3):
В данной конфигурации можно оставить имеющийся релейный терморегулятор.
Поэтому:
- Установите шлюз, подключите его по шине BridgeNet к отопительному прибору.
