4.3 Установка шлюза на стену
BT
BT
B T
B T
1
2
34

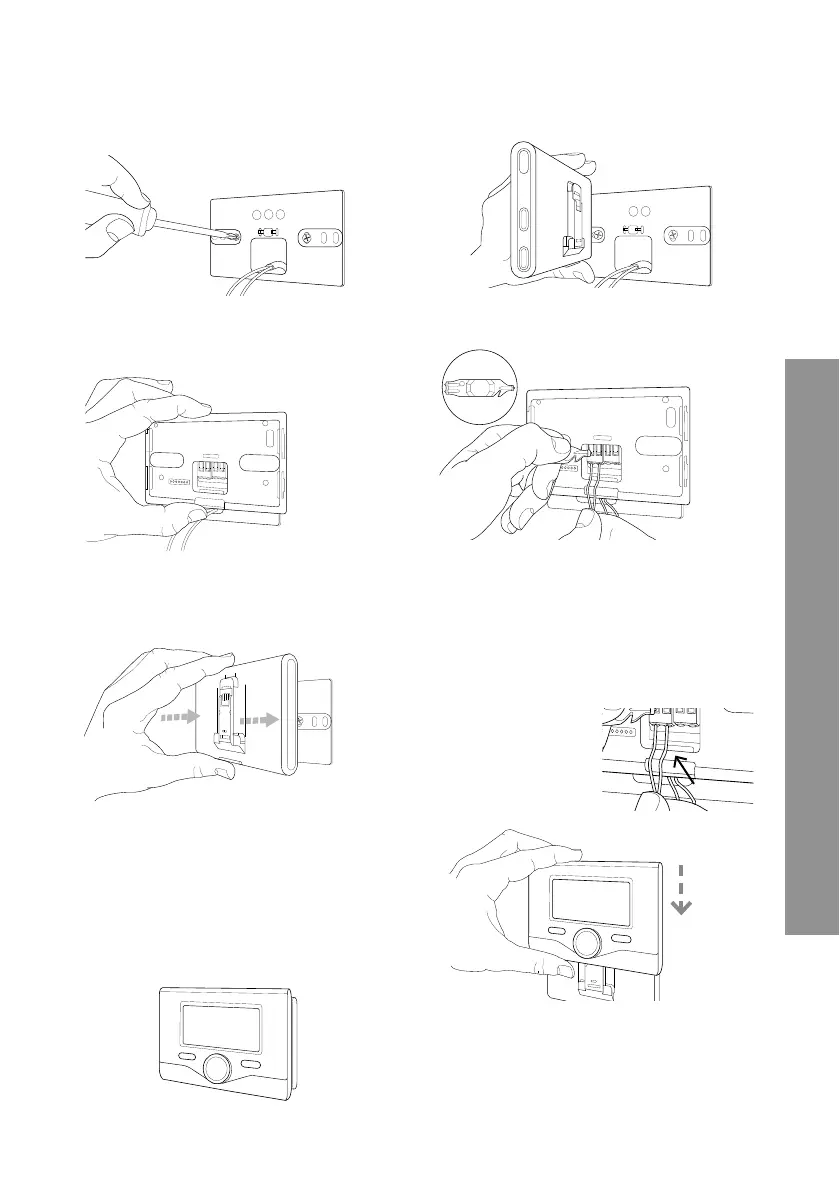

Закрепите на стене монтажный кронштейн
входящими в комплект винтами.
Закрепите временно шлюз на кронштейне с
помощью соответствующих защёлок.
Подсоедините пару проводов от соединителя
шины BridgeNet на плате котла к соединителю
шины BridgeNet шлюза (соблюдая полярность:
B к B и T к T)*. Инструментом, входящим в
комплект поставки, слегка нажмите на язычки.
* для облегчения подклю-
чения кабелей можно
удалить пластиковый
язычок, как показано на
рисунке.
Поверните шлюз.
5
6
Снимите шлюз из временной позиции (рис.
2) и закрепите его на кронштейне лёгким
нажатием по бокам до щелчка боковых
защёлок.
Поместите на основание систему Ariston
Sensys (если используется; в противном слу-
чае установите крышку, входящую в комплект
поставки), аккуратно прижав ее к основанию.
