17
CHAFFOLINK

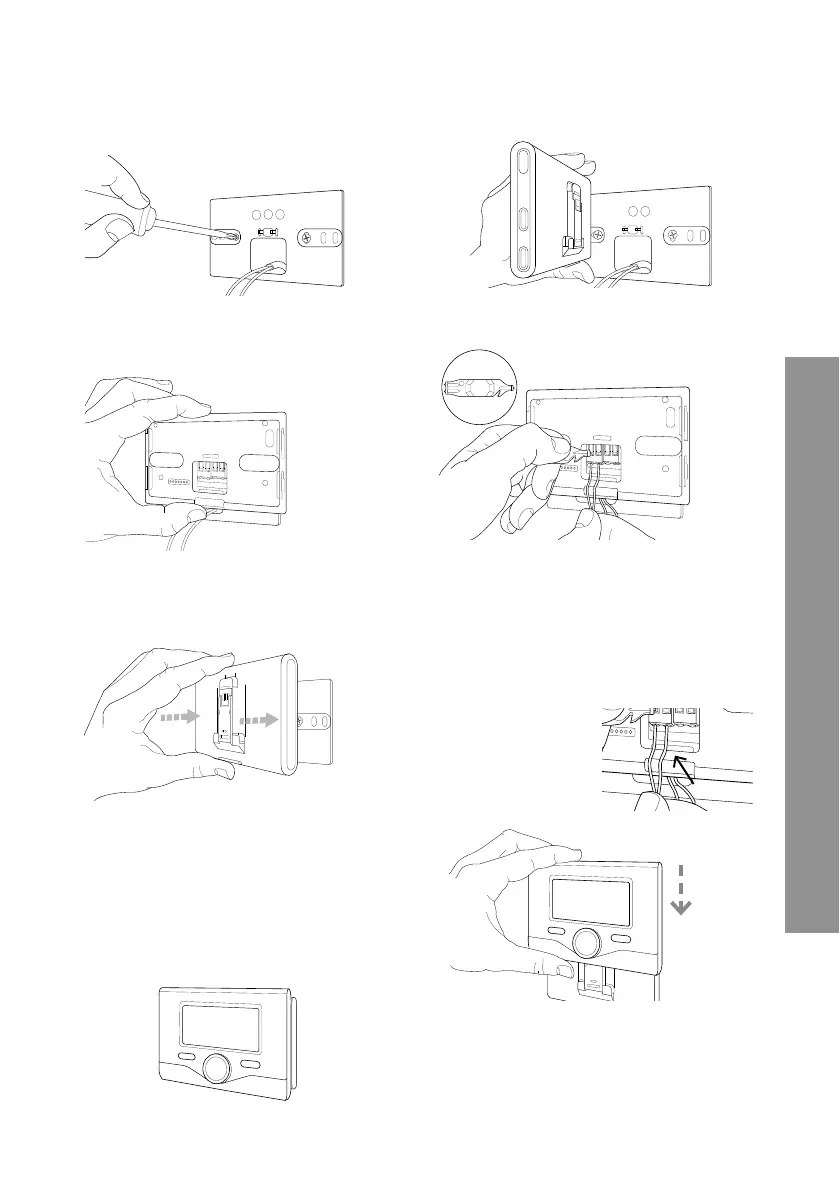

4.3 Installazione del Gateway a parete
BT
BT
B T
B T
1
2
34
Fissare a muro la piastrina di supporto
con le viti in dotazione.
Fissare temporaneamente il gateway
alla piastrina tramite gli appositi ganci.
Collegare la coppia di fi li dal connettore
BUS sulla scheda del prodotto al con-
nettore BUS del gateway (rispettando la
polarita B con B e T con T)*. Con l’apposi-
to strumento in dotazione e ettuare una
leggera pressione sulle linguette.
* per agevolare il collega-
mento dei cavi è possi-
bile rimuore la linguetta
di plastica mostrata in
fi gura.
Ruotare il Gateway.
5
6
Rimuovere il gateway dalla posizione
temporanea (fi gura 2) e fi ssarlo alla
piastrina facendo pressione lungo i lati
fi nché non si sente lo scatto dei quattro
piccoli ganci laterali.
Posizionare Cha oteaux Expert Control
(se presente, altrimenti inserire la cover
presente nella confezione) sulla base,
spingendola delicatamente verso il basso
.
