41
CHAFFOLINK

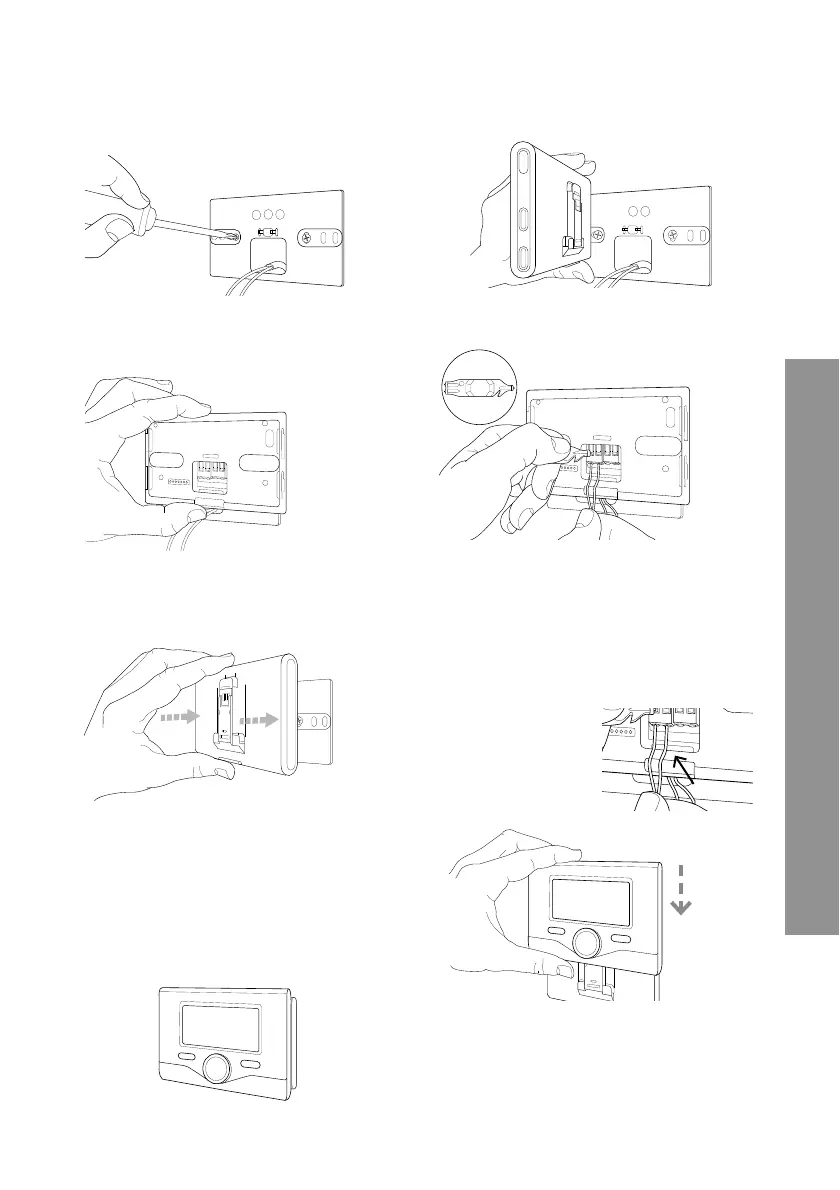

4.3 Installation de la passerelle au mur
BT
BT
B T
B T
1
2
34
Fixer au mur la plaque de support à
l’aide des vis fournies
Fixer temporairement la passerelle à la
plaque au moyen des crochets prévus
à cet e et.
Connecter la paire de fi ls provenant du
connecteur BUS sur la carte de la chau-
dière au connecteur BUS de la passerelle
(en respectant la polarité B avec B et T
avec T)*. E ectuer une légère pression
sur les languettes à l’aide de l’outil spécial
fourni.
* pour faciliter la
connexion des câbles, il
est possible de retirer la
languette en plastique
tel que représenté sur la
fi gure.
Tourner la passerelle
5
6
Retirer la passerelle de sa position tem-
poraire (fi gure 2) et la fi xer à la plaque
en appuyant sur les côtés jusqu’au dé-
clic indiquant l’engagement des quatre
petits crochets latéraux.
Placer l’accessoire Cha oteaux Expert
Control (le cas échéant, sinon insérer le cou-
vercle présent dans l’emballage) sur la base,
en le poussant délicatement vers le bas.
