REMPLACEMENT DU CAPTEUR D’INVERSION DE SÉCURITÉ
041-0136 ET 041-0155
S’assurer que l’ouvre-porte de garage est hors tensionAVANT d’installer le capteur
d’inversionde sécurité.
Pour prévenir des BLESSURES GRAVES ouMORTELLES par suite d’une porte de
garage qui se ferme:
• Raccorder et aligner correctement le capteur d’inversionde sécurité. Ce
dispositif de sécurité obligatoire NE DOIT PAS être désactivé.
• Installer le capteur d’inversionde sécurité de manière à ce que le faisceau NE
SOIT PAS À UNE HAUTEUR de plus de 15cm (6po) au-dessus du plancher du
garage.
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques
comme le plomb, reconnupar l’État de la Californie comme cause de cancers,
d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus
d’information, visitez www.P65Warnings.ca.gov
Les illustrations de ce manuel ne sont fournies qu’à titre de référence; votre produit peut
avoir une apparence différente.

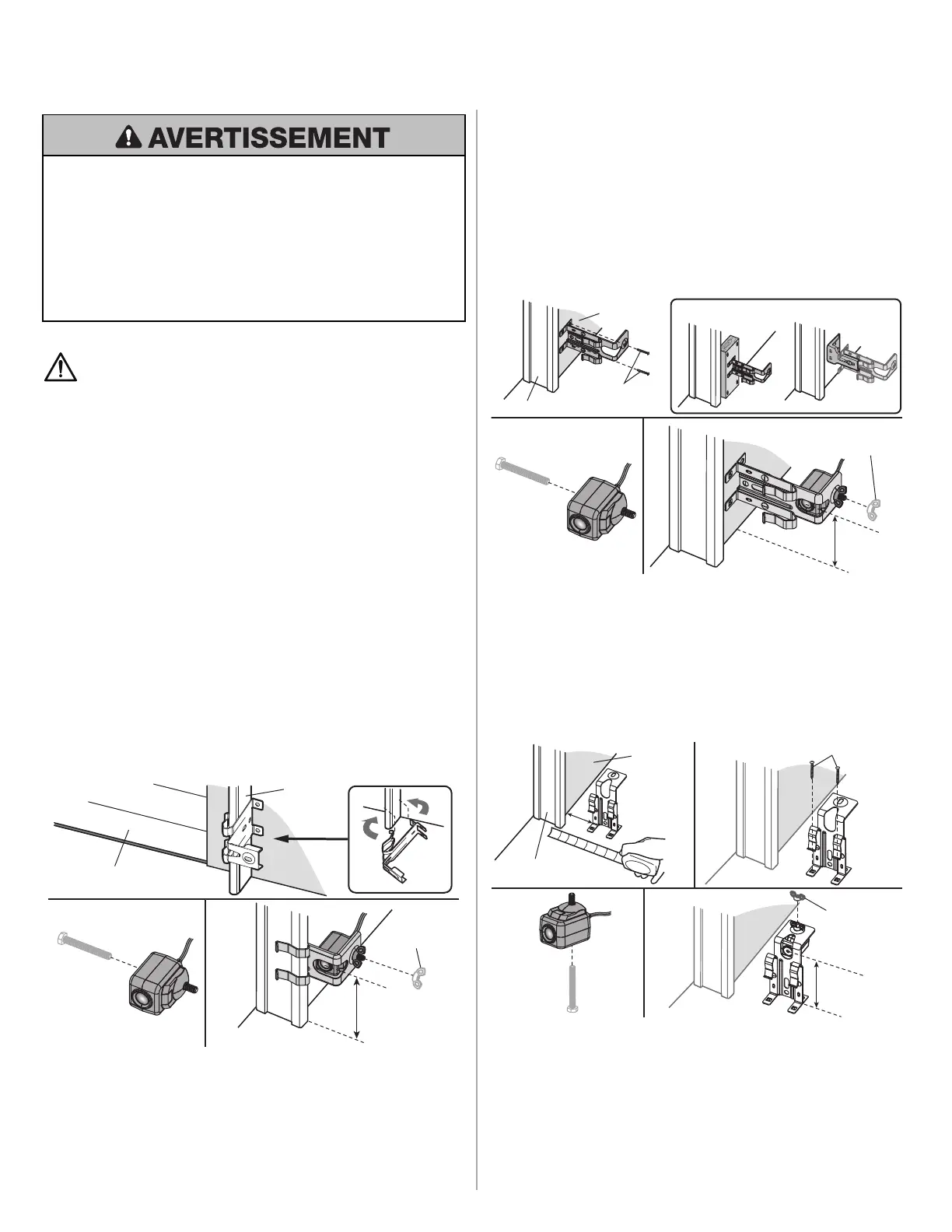

INSTALLATION DES CAPTEURS D’INVERSION DE
SÉCURITÉ
Déconnecter l’alimentation à l’ouvre-porte de garage avant de commencer.
Les capteurs d’inversionde sécurité sont conçus pour s’agrafer sur le guide de la porte
avec les supports de capteur fournis. Si le guide de porte ne supporte pas solidement le
support de capteur, une installationmurale est recommandée. Le faisceau du capteur ne
doit pas être à plus de 15cm (6po) au-dessus dusol.
INSTALLATION DES GUIDES DE PORTE
1. Faire glisser les biellettes courbées dusupport de capteur sur le pourtour du guide
de la porte. Enclencher en place afinque le support de capteur soit abouté contre le
guide.
2. Glisser la vis hexagonale par le capteur.
3. Fixer le capteur au support avec l’écrouà oreilles. S’assurer que la lentille n’est pas
obstruée par le support de capteur.
Répéter ces étapes avec l’autre capteur sur le côté opposé duguide de la porte. Les
deux lentilles doivent faire face l’une à l’autre.
15cm (6po) max.
Guide de
porte
1
2
3
Porte de garage
Écrou à oreilles
OPTION MURALE
S’assurer que les supports de chaque côté sont dégagés duguide de la porte à la même
distance de sorte que les capteurs sont alignés correctement. Si un dégagement
supplémentaire est nécessaire, utiliser les supports de rallonge 041A5281-1 (non
fournis) ou des cales en bois.
1. Fixer le support de capteur contre le mur avec deux tire-fond(nonfournis).
2. Glisser la vis hexagonale par le capteur.
3. Fixer le capteur au support avec l’écrouà oreilles. S’assurer que la lentille n’est pas
obstruée par le support.
Répéter ces étapes avec l’autre capteur sur le côté opposé de la porte de garage. Les
deux lentilles doivent faire face l’une à l’autre.
OU
1
Écrou à oreilles
EN OPTION
2 3
Guide de porte
Mur de garage
à l’intérieur
15cm (6po)
max.
Non fourni
OPTION AU SOL
1. Mesurer soigneusement la position des deux supports de capteurs de sorte qu’ils
seront à la même distance du mur et dégagés.
2. Fixer les supports de capteurs au solavec des ancrages de béton(non fournis).
3. Glisser la vis à tête hexagonale par le capteur.
4. Fixer le capteur au support avec l’écrouà oreilles. S’assurer que la lentille n’est pas
obstruée par le support de capteur.
Répéter ces étapes avec l’autre capteur sur le côté opposé de la porte de garage. Les
deux lentilles doivent faire face l’une à l’autre.
1
3
4
2
Mur de
garage à
l’intérieur
Non fourni
Guide de porte
15cm (6po) max.
Écrou à oreilles
