a
b
c
d
e

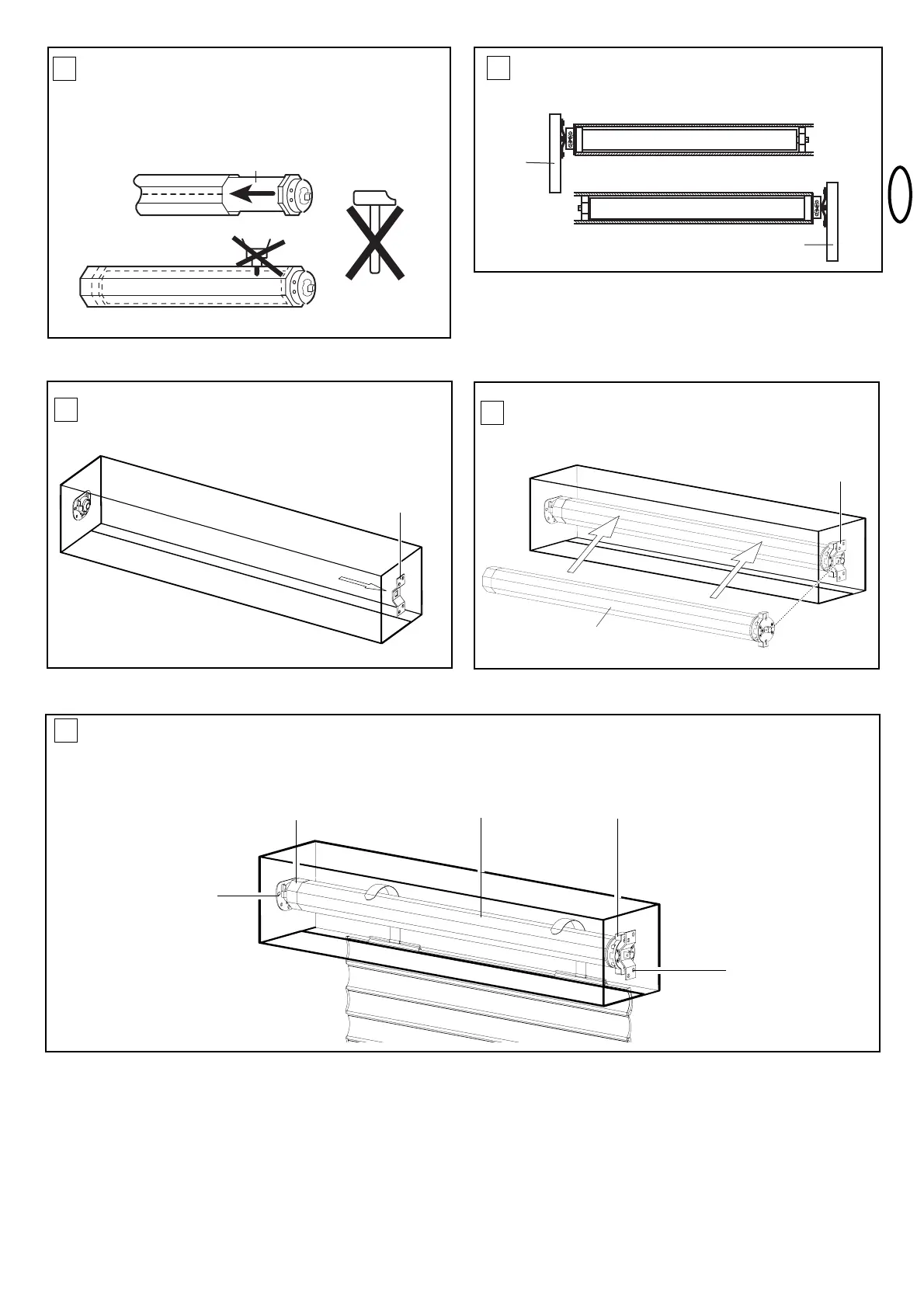

Montagewinkel (6) an der Wand befestigen
(geeignete Schrauben und Dübel verwenden).
6
F
Den Motor (a) in den Montagewinkel (6) einsetzen und sichern.
6
a
G
D
Den Motor (1) ganz in die Welle schieben. Der Endschalter
arbeitet nur bei vollständig eingeschobenem Antrieb.Achten
Sie darauf, daß der Adapterring ganz eingeschoben ist.
Keine Gewalt anwenden, nicht dagegenschlagen.
Den Rohrmotor nicht durch Bohren beschädigen!
1
D
E
Je nach den speziellen Anforderungen für linksseitigen (a)
oder rechtsseitigen (b) Betrieb vorgehen.
E
a
b
KORREKTE INSTALLATION
Die Zeichnung zeigt den Montagewinkel auf der Antriebsseite (b), den Antrieb (a), die Stahlwelle (c), die Endkappe (d) und das gegenüberliegende
Wandlager (e).
H
