INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR

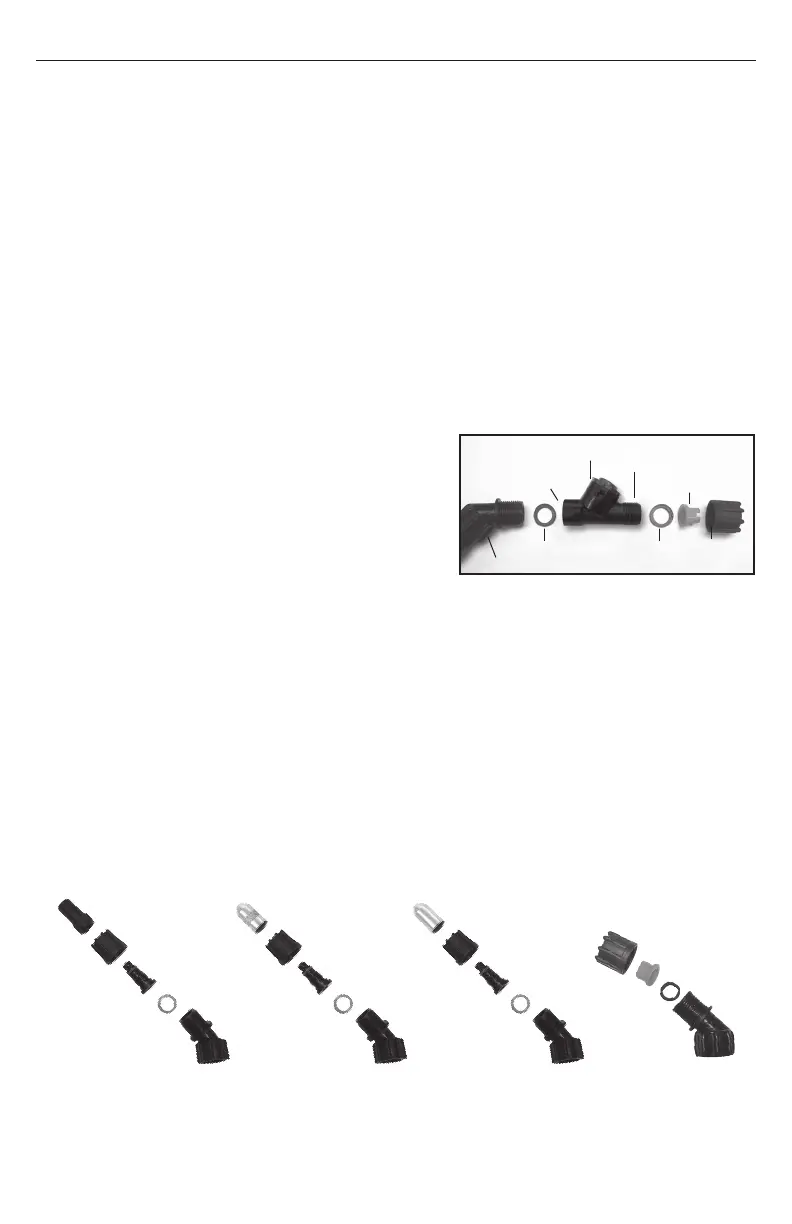

ENSAMBLE DE BOQUILLA
Figura 1-3
Desatornille la tapa de boquilla (1) del cuerpo de la boquilla (3) con la tuerca de retención (2) en el codo (5). Desatornille
la tuerca de retención (2). Empuje el cuerpo de la boquilla (3) con la boquilla junta (4) de manera de separarlos de la
tuerca de retención (2). Para volver a instalar la boquilla, haga lo mismo pero empezando por el último paso..
Figura 4
Desatornille la tuerca de retención del codo y empuje la punta de la boquilla de pulverización de modo que se separe
de la tuerca de retención. Para volver a instalar la boquilla, haga lo mismo pero empezando por el último paso.
CF VALVE™ ASSEMBLY
Inserte la junta de la boquilla en el lado de entrada de la Válvula CF™
y atorníllela hasta el final del codo. Coloque la punta de la boquilla
de pulverización en la tuerca de retención y después coloque la
junta de la boquilla sobre el reborde de la punta de la boquilla de
pulverización. Atornille este ensamble en el lado de salida de la
Válvula CF™. Para desinstalar la Válvula CF™, haga lo mismo pero
empezando por el último paso .
Entrada
(Rosca de
3/8)
Válvula CF™
(1.5 BAR-21 psi)
Rosca de salida
(Rosca de 3/8)
Codo
Junta de la
boquilla
Junta
de la
boquilla
Punta de la boquilla
de pulverización
Tuerca de
retención
La Válvula CF™ está diseñada para usarse con una boquilla fija. La punta de la boquilla de pulverización que se
proporciona está calculada para una capacidad de .4 galones por minuto a una presión de 40psi.
1. Tapa de boquilla
de polietileno
2. Tuerca de
retención
3. Cuerpo de
la boquilla
4. Junta de
la boquilla
5. Codo
Figura 1
Boquilla ajustable de
polietileno
Figura 2
Boquilla ajustable de
latón
1. Tapa de boquilla
de latón
2. Tuerca de
retención
3. Cuerpo de
la boquilla
4. Junta de
la boquilla
5. Codo
Figura 4
Boquilla de
ventilador
Junta de
la boquilla
Tuerca de
retención
Codo
Punta de la
boquilla de
pulverización
Figura 3
Boquilla de latón de
alcance extendido
1. Brass
Nozzle Cap
2. Tuerca de
retención
3. Cuerpo de
la boquilla
4. Junta de
la boquilla
5. Codo
Manual del operador del pulverizador de mochila Chapin - Español
2S
USO Y APLICACIÓN DE SU PULVERIZADOR
Evite el uso de un pulverizador con fines de limpieza si ya se utilizaron productos protectores para plantas o
químicos herbicidas en el mismo. Si se ha utilizado el pulverizador para proteger plantas o como herbicida, limpie
completamente el pulverizador (consulte la sección de limpieza) antes de utilizarlo.
Fertilizante: utilice diferentes tipos de patrones de pulverización para la óptima nutrición de follaje y aplicación de
fungicidas y pesticidas.
Herbicidas: reduzca la maleza y las plantas no deseadas, pero evite utilizar el mismo pulverizador para fertilizar o
proteger plantas sin primero limpiar el pulverizador por completo (consulte la sección de limpieza).
Uso general en el hogar: aplique detergentes, soluciones limpiadoras, agua tibia (que no exceda los 120°F/49°C) o
químicos limpiadores para el hogar no tóxicos en alfombras, pisos, paredes, vidrio, encimeras y techos. NO utilice el
pulverizador que se utilizó con herbicidas, pesticidas u otros químicos tóxicos para aplicaciones en el hogar.
Uso general en exteriores: utilice el pulverizador para limpiar ventanas o para aplicar algún detergente para
propósitos de limpieza general.
