Chapin 63102 - Page 19

6S
SUJETADOR PARA VARILLA
El sujetador para varilla puede sujetarse al bastidor de metal usando los sujetadores para varilla.
Anillo “O”
Varilla
Tuerca de
retención
Válvula de
apagado

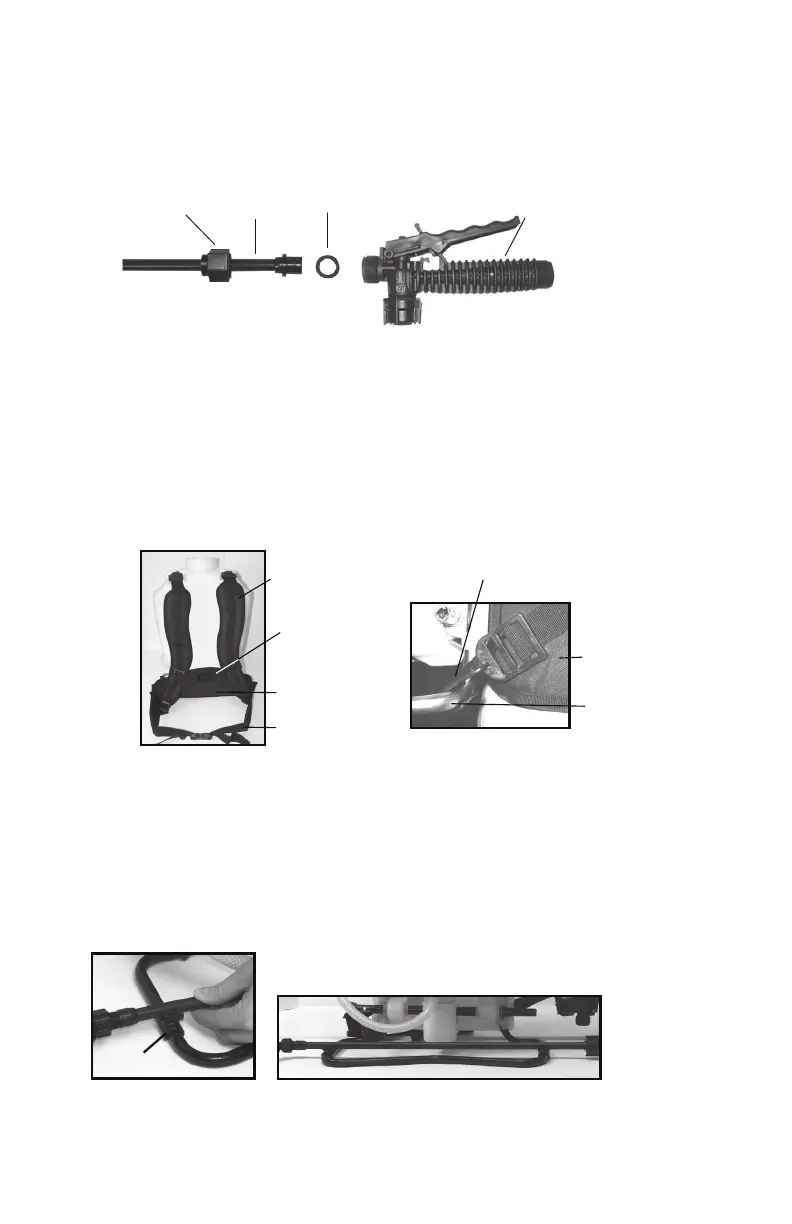

MONTAJE DE LA VARILLA
1. Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla pulverizadora. Inserte la varilla a la
válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.
La correa de la mochila viene con varios accesorios, entre ellos, la correa para hombros, la correa de
pecho, el cinturón, el apoyo lumbar y la almohadilla para la espalda (figura 1). La parte superior de
la correa para hombros está sujeta a la parte superior del tanque y es desmontable. El gancho del
apoyo lumbar se sujeta al tubo de base, en la parte inferior del tanque (figura 2).
INSTALACIÓN DE LAS CORREAS PARA HOMBROS
Gancho
Tubo
de
base
Apoyo
lumbar
Figura 2
Conexión de gancho
Correa de
pecho
Apoyo
lumbar
Cinturón
Figura 1
Montaje de la correa
Correa para
hombros
INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación
Sujetador para varilla
