Joint torique
Tube
Écrou de
blocage
Robinet
d’arrêt

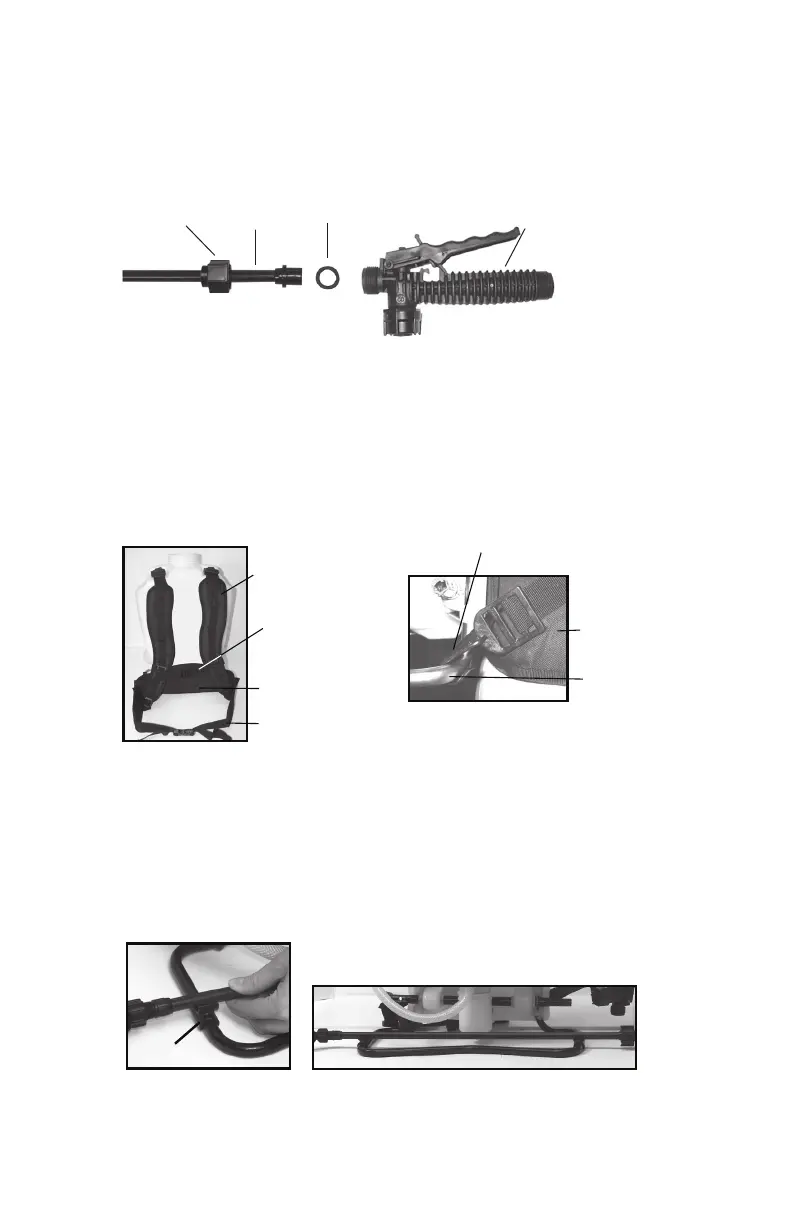

ASSEMBLAGE DES TUBES
1. Assurez-vous que le joint torique est installé à l’extrémité du tube. Insérez le tube dans le robinet d’arrêt.
2. Tournez et resserrez l’Ècrou de blocage dans le sens horaire sur le robinet d’arrÍt.
6F
INFORMATION D’UTILISATION ET COMPOSANTS DU PULVÉRISATEUR, suite
PINCE DU TUBE
La pince du tube s’installe à l’armature à l’aide des pinces du tube.
Pince du tube
La bandoulière du sac à dos est doté de plusieurs caractéristiques incluant bretelle des épaules, bretelle
pectorale, ceinture et support lombaire (figure 1). Le haut de la bretelle des épaules est attaché au dessus du
réservoir et est amovible. La sangle du support lombaire s’attache au tube de base situé au bas du réservoir
(figure 2).
INSTALLER LA BRETELLE
Crochet
Tube
de
base
Support
lombaire
Figure 2
Connexion de crochet
Sangle de
poitrine
Support
lombaire
Ceinture de
poitrine
Figure 1
Assemblage de la sangle
Bandoulière
