Chapin 8701B - Page 13

2F

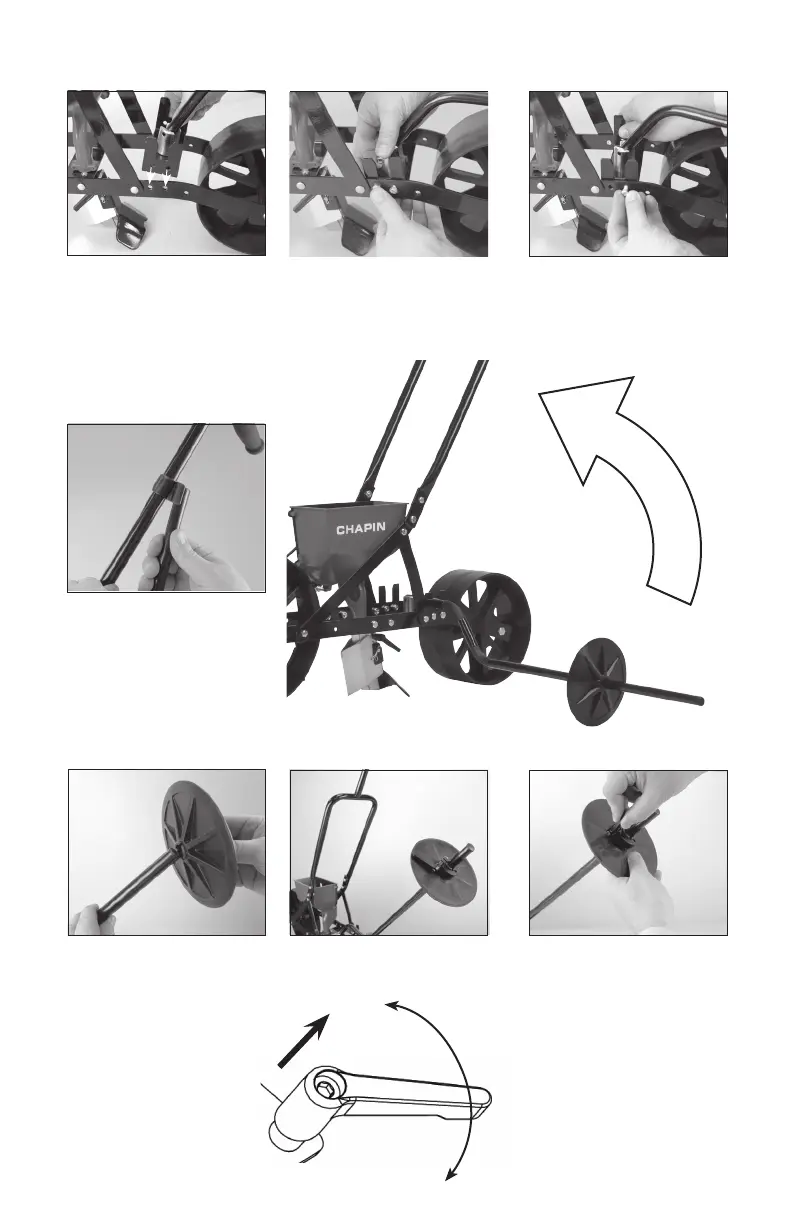

2. Assemblage du marqueur de rangée
Alignez la plaque de base du
marqueur de rangée à l’aide des
4oricescorrespondantssur
l’assemblage de la trémie/roue,
comme il est indiqué.
2A
2F
2B 2C
Une fois les trous alignés,
insérez4boulonsetxezles4
écrous.
Attachez la pince du marqueur
de rangée au haut de la poignée
(sous la barre transversale).
Bloquez le marqueur de rangée
dans la pince.
2D
3. Assemblage de la lame du marqueur de rangée
Desserrez l’écrou de la lame et
glissez-la sur la tige du mar
-
queur de rangée.
3A 3B 3C
Réglez la longueur selon
l’espacement désiré pour la
rangée.
Fixez la lame à l’aide de la
poignée ajustable.
Marqueur
de rangée
Marqueur
de rangée
Poignée ajustable :
Soulevez et dégagez la poignée
anqu’elletournelibrementpour
être ajustée. Lorsqu’elle n’est pas
xée,lapoignéetournelibrement
en vue du positionnement.
Votre semoir vient avec 2
poignées ajustables pour
des réglages rapides et fac-
iles de la lame du marqueur
de rangée et de la charrue
