Chapin 8701B - Page 8

2S

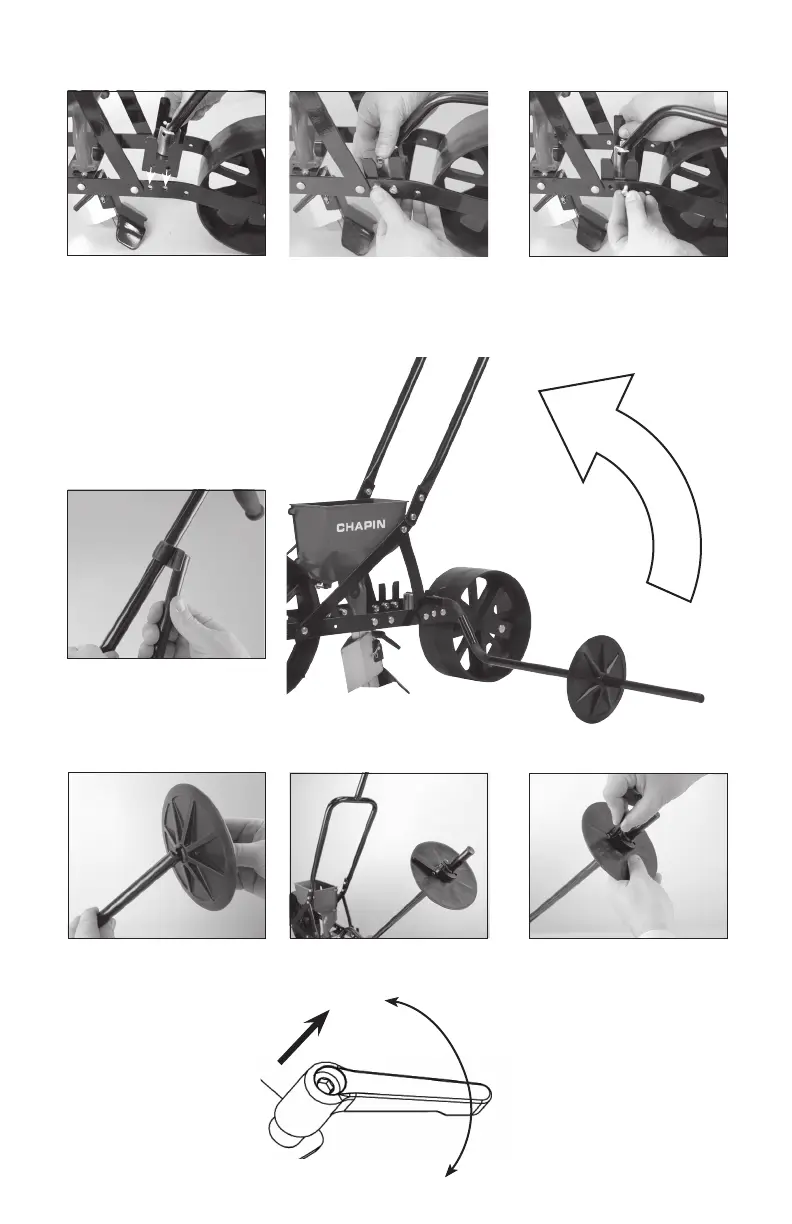

2 . Ensamblaje del Marcador de surcos
Alínee la placa base del
marcador de surcos con los 4
hoyos correspondientes en el
ensamblaje de la argolla/rueda,
como se indica.
2A 2B 2C
Una vez alineados los
hoyos, inserte los 4 pernos y
asegúrelos con las 4 tuercas.
Una el sujetador del marcador
de surcos a la parte superior
de la manija (bajo la barra
cruzada).
Trabe el marcador de surcos en
el sujetador.
2D
3. Ensamblaje de la hoja del marcador de surcos
Aojelatuercaenlahojay
deslícela sobre la vara del
marcador de surcos.
3A 3B 3C
Ajuste el largo a la distancia
adecuada entre hileras.
Fije la hoja con la manija
ajustable.
Marcador
de surcos
Marcador
de surcos
Manija ajustable:
Levante la manija para
desengancharla y rotarla
con facilidad para realizar
ajustes. Manipule las ruedas
libremente para posicionarlas
cuando no estén engranadas.
Su sembradora viene con
2 manijas ajustables para
ajustes rápidos y fáciles
en la hoja del marcador de
surcos y en el arado.
