CONECTE LA BOMBA AL TANQUE

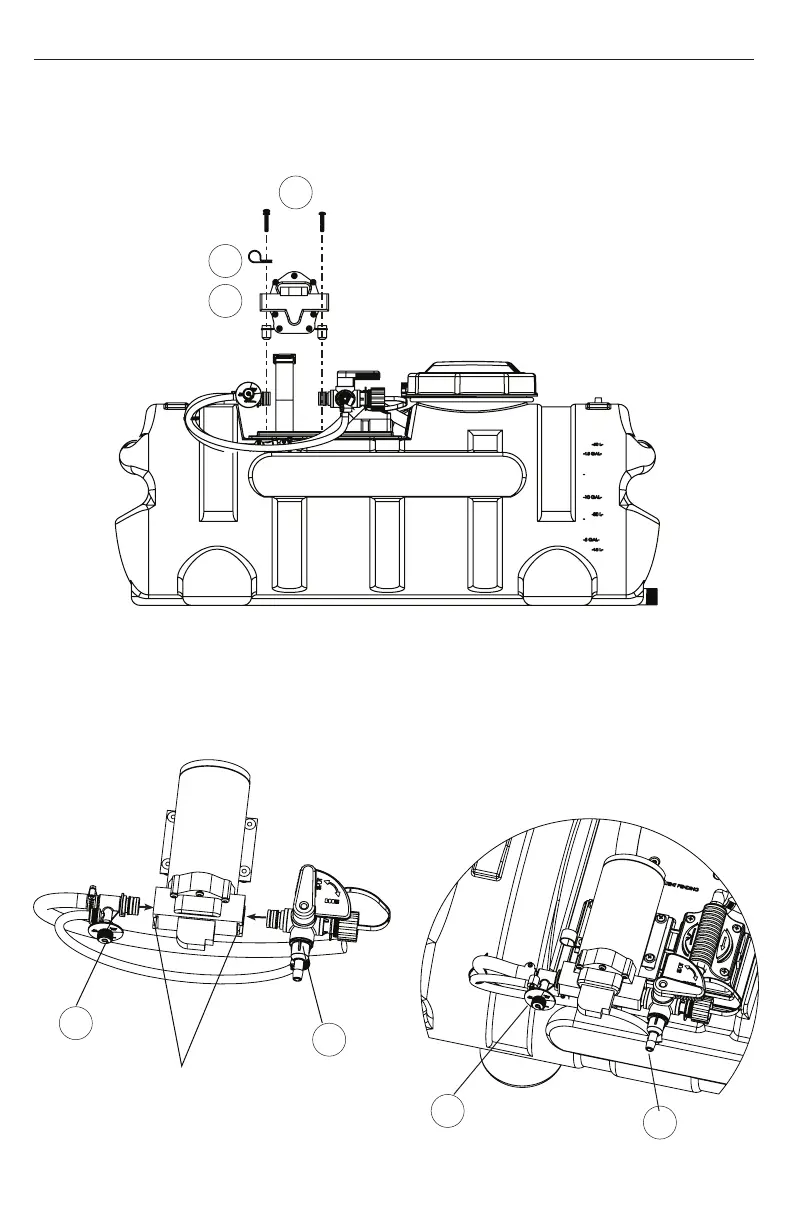

Use los tornillos H-1 para fijar la bomba (C-2) a la placa frontal, insertando la abrazadera de
bucle (H-6) entre la bomba y el tornillo frontal izquierdo. NOTA: NO APRIETE DEMASIADO
LOS TORNILLOS.
INSTALE EL BYPASS EXTERNO Y LA VÁLVULA DE DIRECCIÓN DE FLUJO
Instale el bypass externo (C-3) y la válvula de dirección de flujo (C-4) en los puertos
de liberación rápida de la bomba; active los seguros de liberación rápida. Nota: Para
garantizar un bien sello debe usarse un conector apretado; puede necesitar mucha fuerza
en las manos para instalar los conectores del bypass.
H-1
H-6
C-2
C-4
C-4
C-3
C-3
Seguros de liberación
rápida (abrir/cerrar)
