Chapin 97661E - Page 27

2F
Manuel d’ulisaon du pulvérisateur ponctuel Chapin- Français
CONTENU- NOT TO SCALE
H-1
Tournevis à tête
cruciforme
C-3
Contournement
externe
H-3
Collet à vis sans fin
H-7
Assemblage du fil conducteur
H-5
Bouchon de drainage
H-6
Collier de cadre
C-1
Assemblage des tubes
H-2
Tournevis à tête
cruciforme
H-4
Collier de la lance

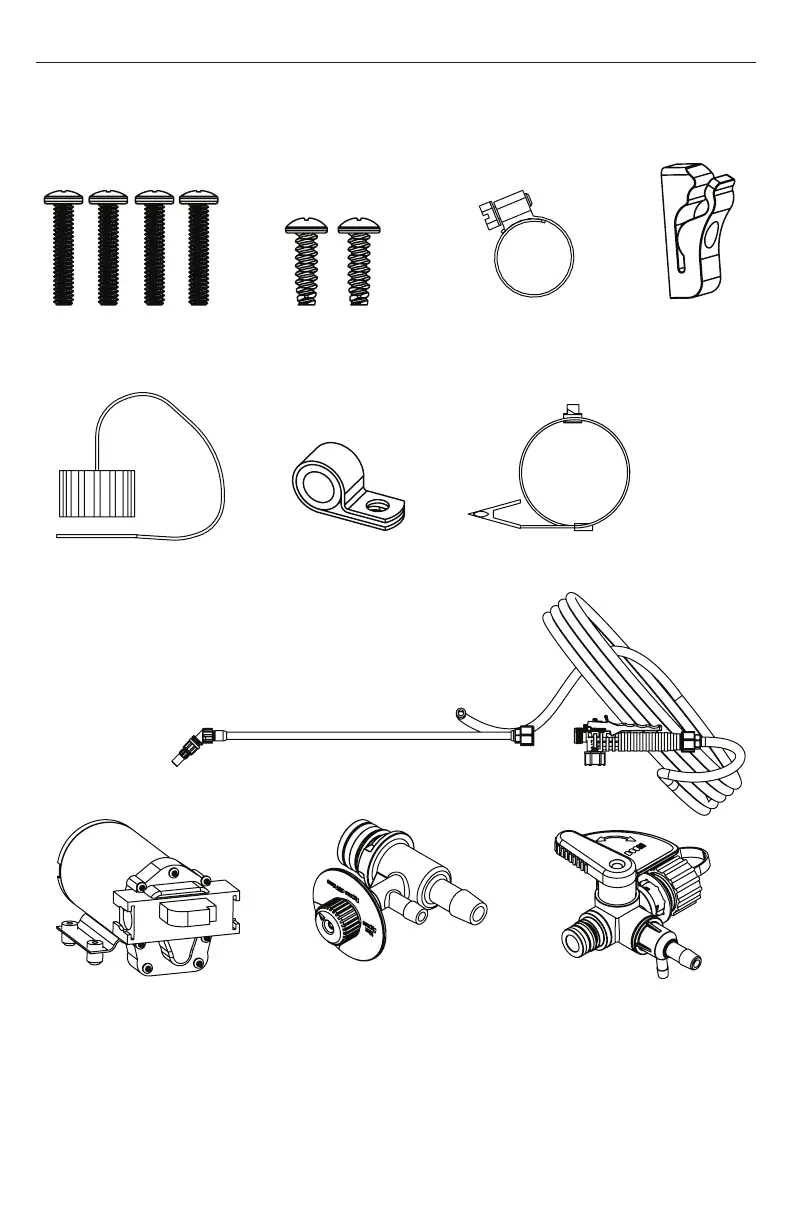

QUINCAILLERIE DE PULVÉRISATEUR
COMPOSANTS DE PULVÉRISATEUR
C-2
Pompe
C-4
Vanne guide du débit
Remarque : Il se peut que certains des composants montrés ne soient pas requis pour
l’assemblage de votre modèle.
