1. Strømbryter: Langt trykk for å slå på/av kontrollkonsollens strøm.
2. Standard grensesnitt: Kontrollkonsollens ladeport, ROV-ens tetherport,
håndtakport og USBL-mottakerport.
3. ROV-ens venstre vinkeljustering: Juster ROV-ens stigningsvinkel.
4. USV venstre kontrollspaker: Brukes til å kontrollere navigeringen av USV.
5. ROV venstre kontrollspaker: Brukes til å kontrollere navigeringen av ROV.
6. RJ45-grensesnitt 1: 10/100 Mbps Ethernet.
7. RJ45-grensesnitt 2: 10/100 Mbps Ethernet.
8. Løfteplattform: Kontrollere ROV-ens løfteplattform til USV.
9. USB-grensesnitt 1: USB2.0
10. USB-grensesnitt 2: USB2.0
11. USB-hurtigladegrensesnitt: QC3.0-ladegrensesnitt.
12. USV-funksjonstastområde
13. Område for brukerdefinert tast
14. ROV-montering 1: Flomlys (trykk for å justere intensiteten),
lasermåler(trykk for å slå på/av), gripeklo (trykk og hold for å slå på/av)
15. Foto/video: Trykk og hold for å bytte mellom foto- og videomodus. Kort trykk for å ta
bilder eller spille inn video.
16. Låse opp: Lås opp / lå motorer
17. ROV-montering 2: Betjeningsknapp (brukerdefinert) for ROV-tilbehør.
18. En-knapps tilbakestilling: Kort trykk for å reposisjonere ROV-returen til en
horisontal status / langt trykk for å bytte kontrollmodus.
19. LED-kontroll:
Slå på/av ROV-fyllingslyset
20. 12 V DC-grensesnitt: 12 VDC/3A-utgang.
21. AC-strømutgangsgrensesnitt: ROV AC-strømgrensesnitt.
22. AC-strømuttak: AC-strøminngang.
23. AC-strømbryter: I=PÅ, O=AV
24. ROV-ens høyre vinkeljustering: ROV-ens høyre tommelhjul: Juster ROV-ens
rullevinkel eller kontroller gripekloen.
25. USV høyre kontrollspaker: Brukes til å kontrollere navigeringen av USV.
26. ROV høyre kontrollspaker: Brukes til å kontrollere navigeringen av ROV.
27. AC-strømbeskyttelsesbryter: Luftbeskyttelsesbryter og lekkasjebeskyt
telsesbryter.
28. Signalindikatorlys: Indikatorlys for kontrollkonsoll, ROV og USV. Det grønne
lyset er alltid på når den arbeider.
29. Skjermknapp: Juster parameterne på skjermen.
30. Skjerm: Trykkskjerm.
31. Lett skjold
32. Hjul
33. Avtakbar brakett: brukes til å støtte kontrollkonsollen.
34. Mekanisk bryter: Brukes til å slå av kontrollkonsollen. Etter at kontrollkonsollen
er slått av på denne måten, vil den ikke lenger bruke elektrisitet.
*Merk: Når du kobler til en gripeklo, trykker du og holder ROV-feste 1 for å aktivere den.
Deretter kan du bruke høyre tommelhjul på ROV-en for å kontrollere gripekloen. Trykk
og hold ROV-feste 1 igjen for å deaktivere gripekloen. Nå er høyre tommelhjul på
ROV-en gjenopprettet til modus for justering av ROV-rullevinkelen.
Når den ikke er tilkoblet AC-strømforsyning:
Når tilkoblet AC-strømforsyning:

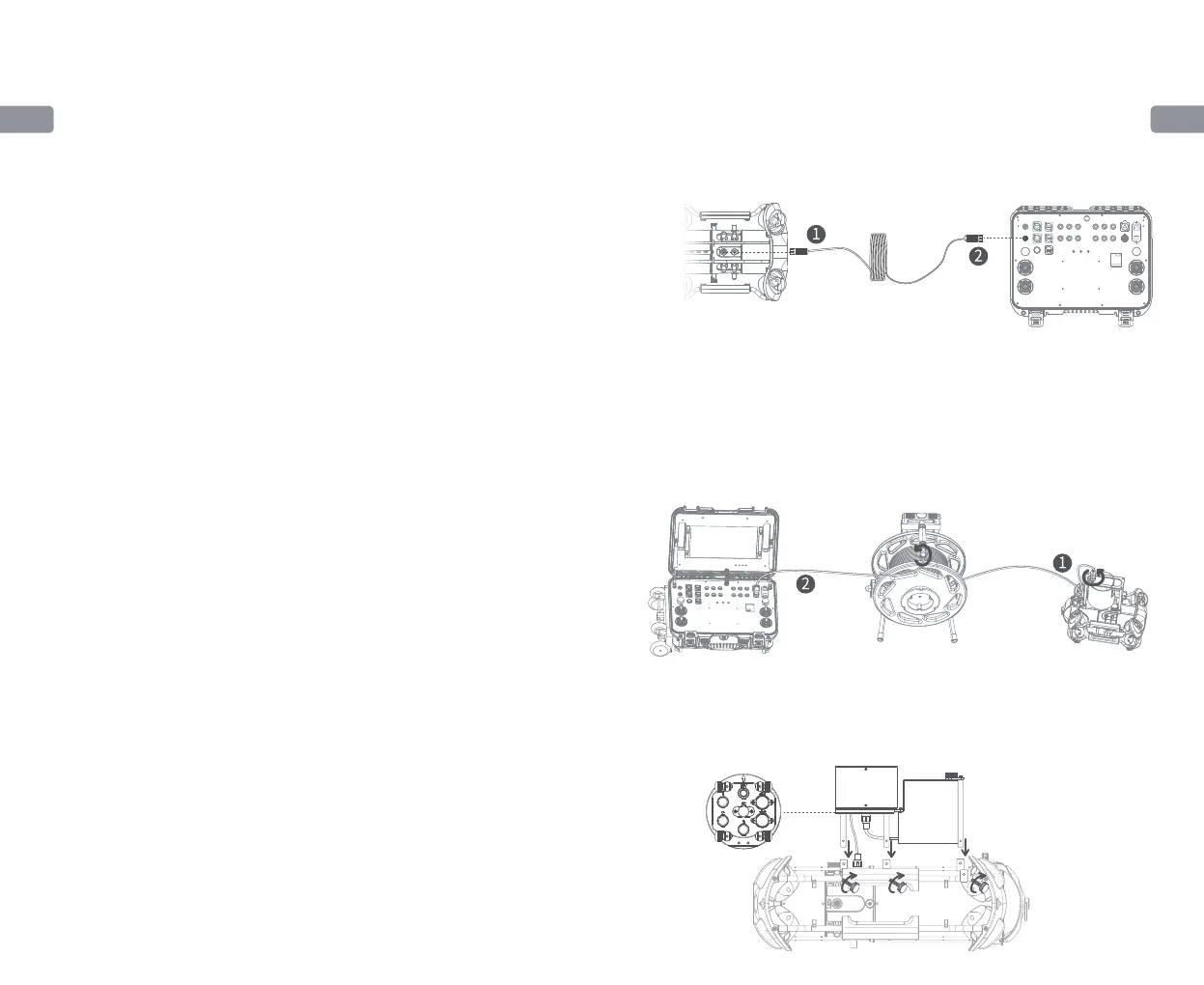

① Koble den ene siden av tetheren til 4-pinners porten (ved siden av SD-kortsporet)
på den øvre delen av ROV-modulen. Stram festemutrene. ② Koble den motsatte
enden av tetheren til standardporten på kontrollkonsollen og stram festemutrene.
① Koble den ene siden av AC-tether til AC-tetherporten på den øvre delen av
AC-strømmodulen. Koble 4-pinners kabelen på den nedre delen av
AC-strømmodulen til 4-pinners porten på ROV-en, stram deretter festemutrene.
② Koble den motsatte enden av AC-tetheren til port 21 for AC-strømforsyningen på
kontrollkonsollen. Stram festemutrene for å fullføre tilkoblingen.
① Koble 4-pinners kabelen på den nedre delen av AC-strømmodulen til «RC»-porten
i midten av dokkingstasjonen. Bruk tetheren til å koble til «ROV»-porten på den øvre
delen av dokkingstasjonen og 4-pins porten på ROV-en, stram deretter
festemutrene.
(I) Når ROV-en ikke er dokket
(II) Når ROV-en er dokket
