При отсутствии подключения к сети переменного тока:
При подключении к сети переменного тока:

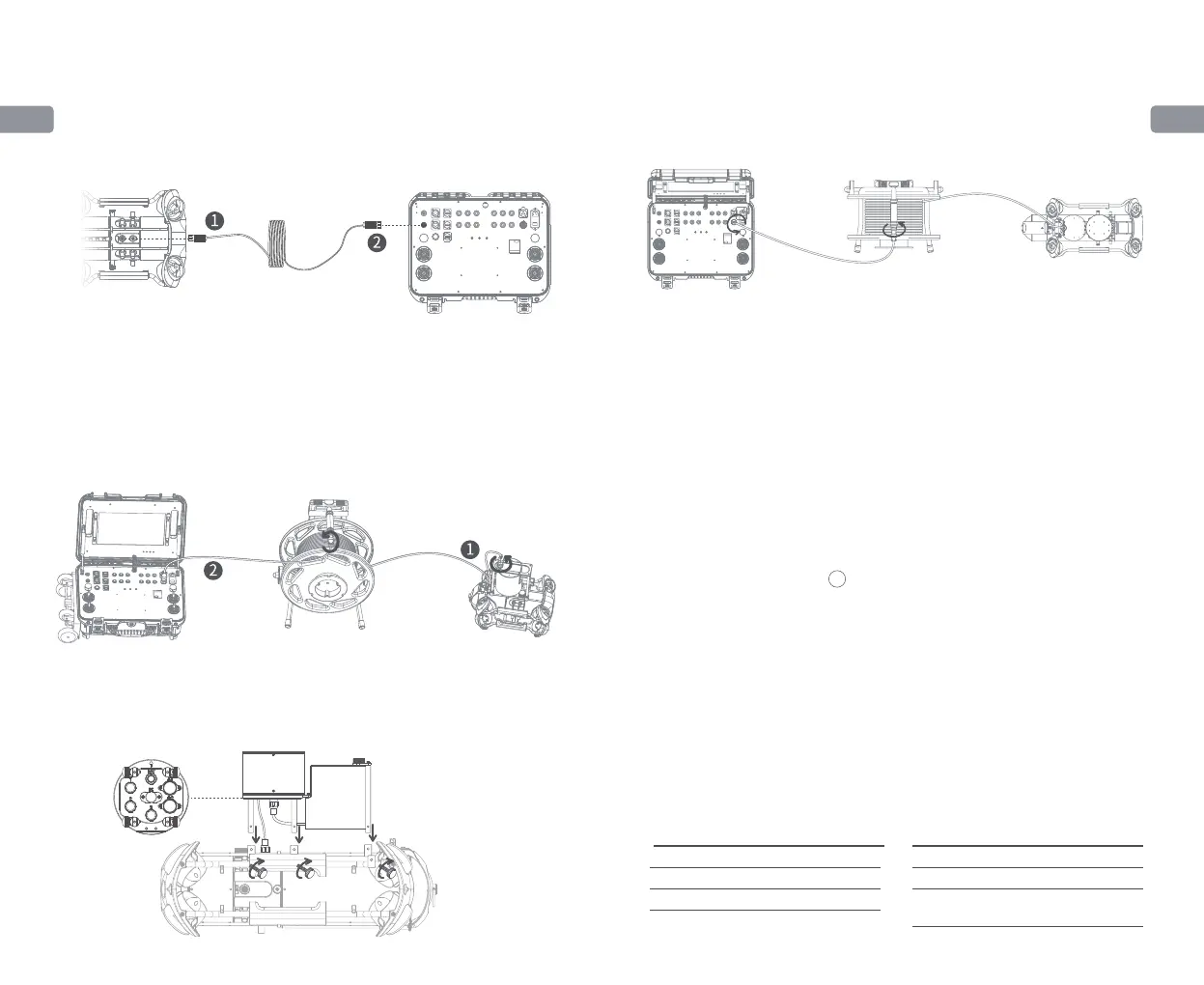

① Подключите один разъем кабеля к 4-контактному порту (рядом со слотом для
SD-карты) в верхней части модуля подводного дрона и затяните крепежные
гайки. ② Подключите другой разъем кабеля к стандартному порту на консоли
управления и затяните крепежные гайки.
① Подключите один разъем кабеля переменного тока к порту в верхней части
модуля питания переменного тока. Подключите 4-контактный кабель,
выходящий из нижней части модуля питания переменного тока, к 4-контактному
порту подводного дрона, а затем затяните крепежные гайки.
② Подключите другой разъем кабеля переменного тока к выходному порту 21
для питания переменного тока на консоли управления и затяните крепежные
гайки, чтобы завершить подключение.
① Подключите 4-контактный кабель, выходящий из нижней части модуля
питания переменного тока, к порту «RC» в центре панели док-станции.
Используйте кабель, чтобы соединить порт ROV в верхней части док-станции с
4-контактным портом на подводном дроне, а затем затяните крепежные гайки.
(I) Когда подводный дрон не подключен к док-станции
(II) Когда подводный дрон подключен к док-станции
Установка и подключение
② Подключите один разъем кабеля переменного тока к порту в верхней
части модуля питания переменного тока. Затем подключите другой разъем
кабеля переменного тока к выходному порту 21 для питания переменного
тока на консоли управления и затяните крепежные гайки, чтобы завершить
подключение.
· Без использования источника питания переменного тока
· С использованием источника переменного тока
Включение
Нажмите и удерживайте выключатель питания ① в верхнем левом углу панели
консоли управления в течение одной секунды. После этого подводный дрон
включится (будет подан звуковой сигнал самопроверки и загорится сенсорный
экран консоли управления). Подождите, пока сенсорный экран полностью
активируется, найдите приложение CHASING
GO1 и запустите его для входа в интерфейс управления приложения. После
этого вы сможете просматривать изображение в реальном времени и
управлять подводным дроном.
Переведите кнопку питания 23 в состояние «I» для включения питания, затем
выполните шаги, описанные в пункте 3.1 «Без использования источника
питания переменного тока»При использовании функции питания о сети
переменного тока необходимо включить параметр питания переменного тока в
настройках приложения ROV после подключения подводного дрона к этому
приложению.
* Примечание. Для установки и эксплуатации системы питания переменного тока
см. руководство пользователя и учебные материалы по системе питания
переменного тока, доступные на веб-сайте.
Технические характеристики
РАЗМЕРЫ (mm)
МАССА
РАБОЧАЯ ТЕМПЕРАТУРА
Консоль управления Экран
484×375×178
11 кг
от -10 до 45 °C
РАЗМЕР
РАЗРЕШЕНИЕ
ЯРКОСТЬ
ДИСПЛЕЯ
13,3 дюйма (338 мм)
1920
×1080
1000 кд/㎡
