CHASING控制台
用戶手冊
版本1.0
Chasing控制台是一個為進階專業用戶而設計的專業控制平台。鋁合金外殼堅固而
耐用。內置的13.3吋1080P顯示幕可以提供即時遙控潛水器水底影像，即使在陽光
直射下亦清晰可見。此符合人體工程學的控制平台，加上精心設計的開關、按鈕及
介面，使其可同時控制遙控潛水器及USV，以及AC直接供電、USBL、操縱臂、影像
聲納、外部燈光及其他專業配件。四個支架可以分別設定，以適應各種地形。底部
設有滾輪，折疊後可以像行李箱一樣方便攜帶。其可在任何地方從容操作。

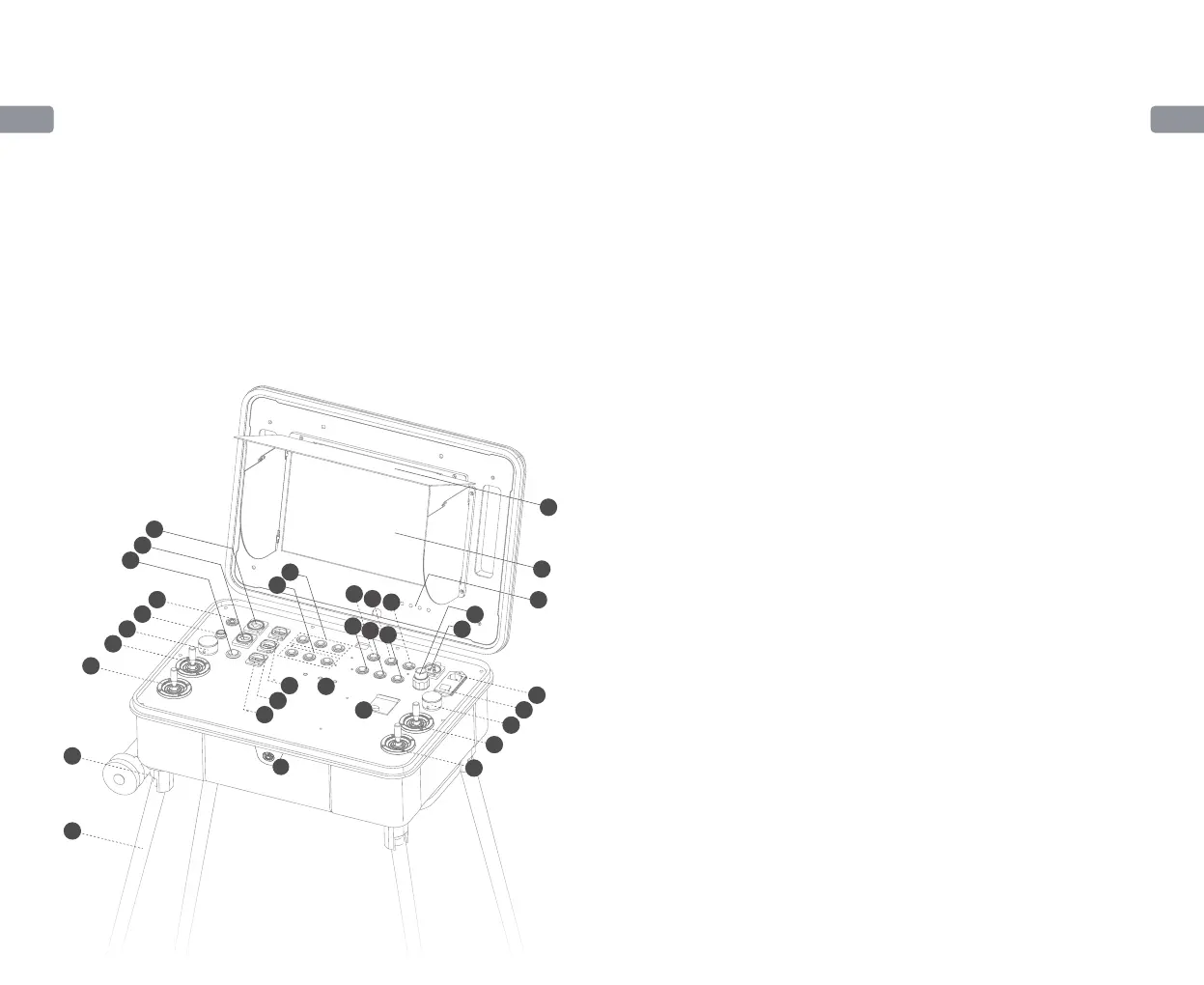

1. 電源開關：長按以打開/關閉控制台電源。
2. 標準介面：控制箱的充電口、ROV 浮力線介面、手柄介面和 USBL 接收端介面
3. 遙控潛水器左側角度調整：調整遙控潛水器俯仰角度。
4. USV左操縱杆：用作控制USV航行。
5. 遙控潛水器左操縱杆：用作控制遙控潛水器航行。
6. RJ45介面1：10/100Mbps以太網絡。
7. RJ45介面2：10/100Mbps以太網絡。
8. 升降平台：控制USV的遙控潛水器升降平台。
9. USB介面1：USB2.0
10. USB介面2：USB2.0
11. USB快速充電介面：QC3.0充電介面。
12. USV功能主要範圍。
13. 用戶自定義功能按鍵區域。
14. 遙控潛水器支架1:探照燈（短按切換檔位）、鐳射卡尺（短按開關）、機械臂（
長按開關）。
15. 照片/影片：長按切換拍照 / 錄影，短按拍照 / 錄影
16. 解鎖：解鎖/鎖定摩打
17. 遙控潛水器支架2：遙控潛水器附件操作按鈕（用戶自定義）。
18. 一鍵重設:短按以將遙控潛水器重新定位回水平狀態/長按切換控制模式。
19. LED控制：開關潛航器補光燈。
20. 12V直流電介面：12VDC/3A輸出。
21. 交流電源輸出介面：遙控潛水器交流電源介面。
22. 交流電源插座：交流電源輸入。
23. 交流電源開關：I=開，O=關。
24. ROV 右撥輪：調節 ROV 橫滾角度 / 控制機械臂開合。
25. USV右操縱杆：用作控制USV航行。
26. 遙控潛水器右操縱杆：用作控制遙控潛水器航行。
27. 交流電源保護開關：空氣保護開關及漏電保護開關。
28. 訊號指示燈：控制台、遙控潛水器及USV指示燈。於運作時綠燈將一直亮著。
29. 顯示按鈕：調整顯示幕的參數。
30. 顯示：輕觸式螢幕。
31. 光盾
32. 滾輪
33. 可移動支架：用於支撐控制台。
34. 機械開關：此按鈕用於關閉控制台。控制台以此方式關閉後，將不再消耗電力。
* 注：搭載機械臂時，長按 ROV 掛載 1 開啟機械臂功能後，此時可用 ROV 右撥輪來控制機
械臂開合；再次長按 ROV 掛載 1 可關閉機械臂功能，此時 ROV 右撥輪恢復為調節 ROV
橫滾角度。
13
