Chiaravalli CHM Series User Manual

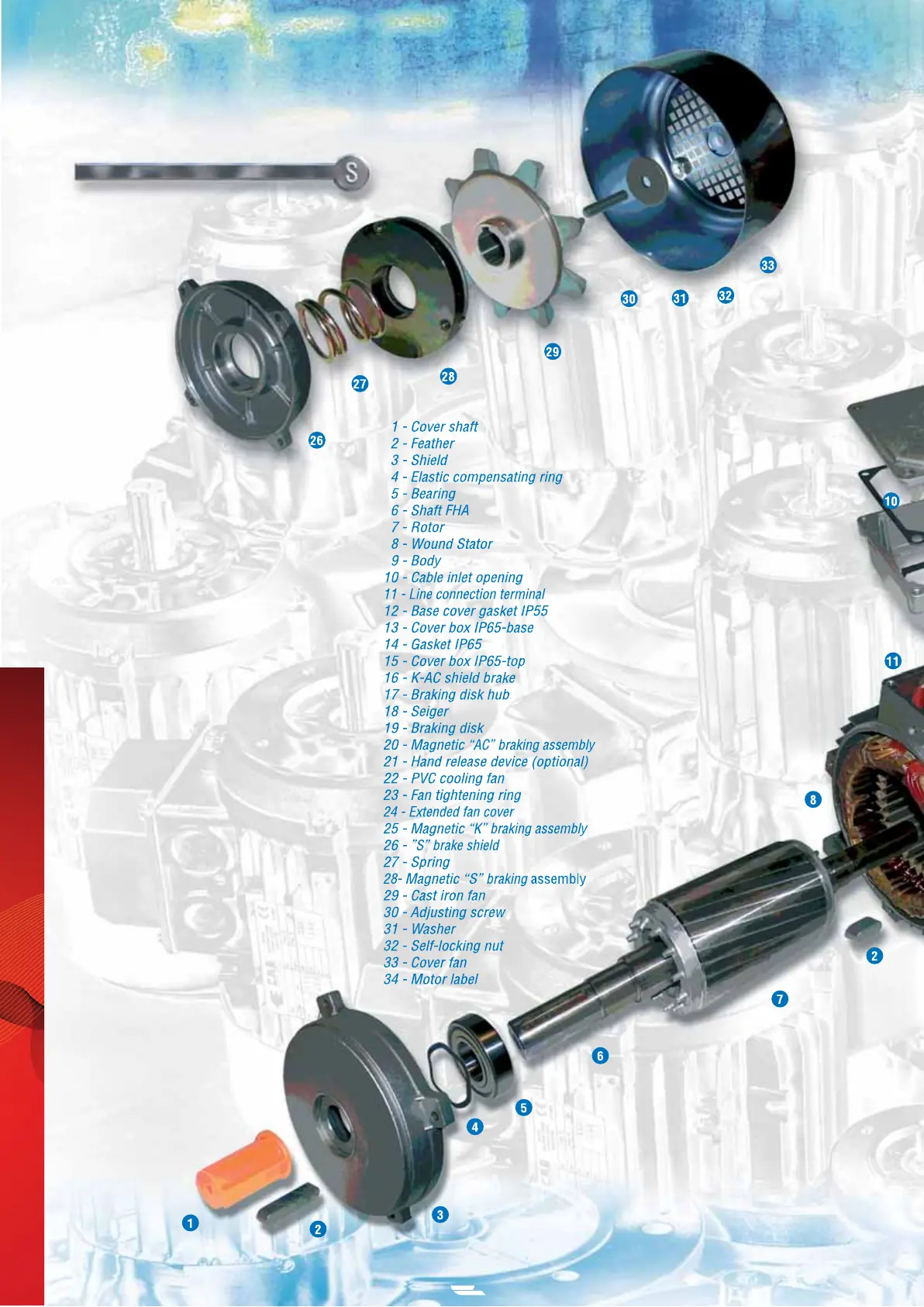

1 - Wellengeh äuse
2 - Keil
3 - Lagerschild
4 - Ausgleichsspannring
5 - Lager
6 - Motorwelle
7 - L äufer
8
- gewickelter Stator
9 - Geh äuse
10
- Ö fnung Kabeleinführung
11
- Klemmenbrett f ür Netzanschluss
12
- Dichtung IP55
13 - Klemmendose - Unterbau
14 - Dichtung IP65
15 - Klemmendose - Deckel
16 - Lagerschild Bremse K-AC
17 - Antriebsnabe Bremsscheibe
18 - Spannring
19 - Bremsscheibe
20 - Magnetisches Bremsaggregat “AC“
21 - Manueller Freigabehebel (optional)
22 - Kühlluftgebläse aus PVC
23 - Feststellring L üfter
24
- Verl ängertes Lüftergehäuse
25
- Magnetisches Bremsaggregat “K“
26 - Lagerschild Bremse “ S”
27
- Feder
28 - Magnetisches Bremsaggregat “S“
29
- L üfter aus Gusseisen
30
- Einstellschraube
31 - Unterlegscheibe
32 - Selbstsichernde Mutter
33 - L
üftergehäuse
34 - Motorschild
