FR - 4
FR

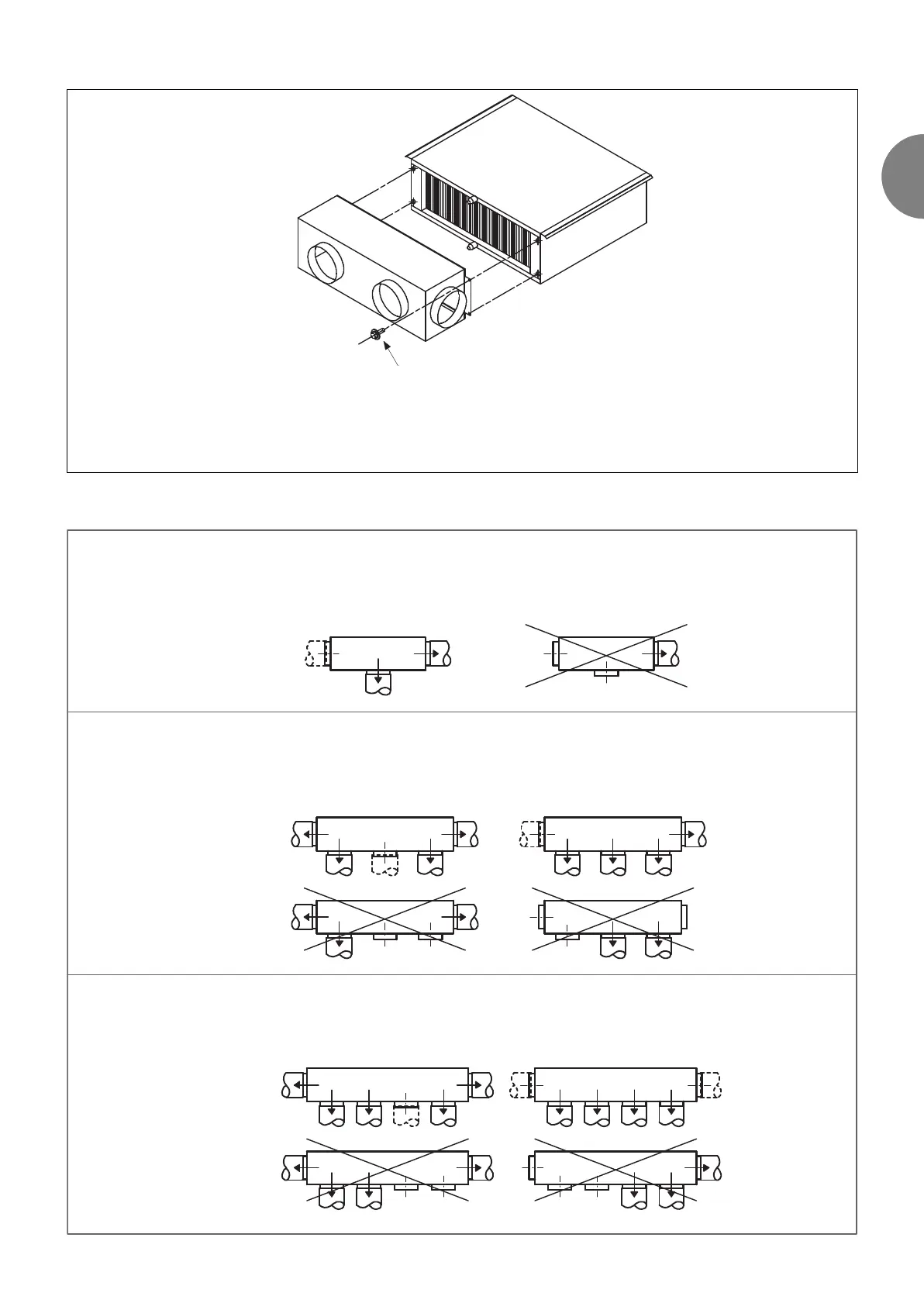

Fixation du plénum
Equilibrage aéraulique des sorties d’air et débit d’air conseillé par sortie
Fig. 7
vis M6 + rondelle éventail + rondelle plate
3 entrées / sorties
Débit d’air :
ø 200 -> 400 m
3
/h
5 entrées / sorties
Débit d’air :
ø 200 -> 400 m
3
/h
ø 250 -> 600 m
3
/h
6 entrées / sorties
Débit d’air :
ø 250 -> 600 m
3
/h
Fig 8
Fig 9
Fig 10
