cinetto PS23 - Door Machining Requirements; Sliding Side Machining; Handle Side Machining; Hinge Side Machining

Lato incernierato al fianco
Hinged side
Côté articulé
Seite mit Scharnier an der Seite
Lado ensamblado con bisagra al lateral
Lato corto cerniera
Hinge’s short side
Côté court charnière
Scharnier kurze Seite
Lado corto de la bisagra
Lato maniglia
Handle’s side
Côté poignée
Griffseite
Lado de la manija
Lato scorrevole
Sliding side
Côté coulissant
Verschiebbare Seite
Lado corredizo
X = 56 + TX = 56 + T
3

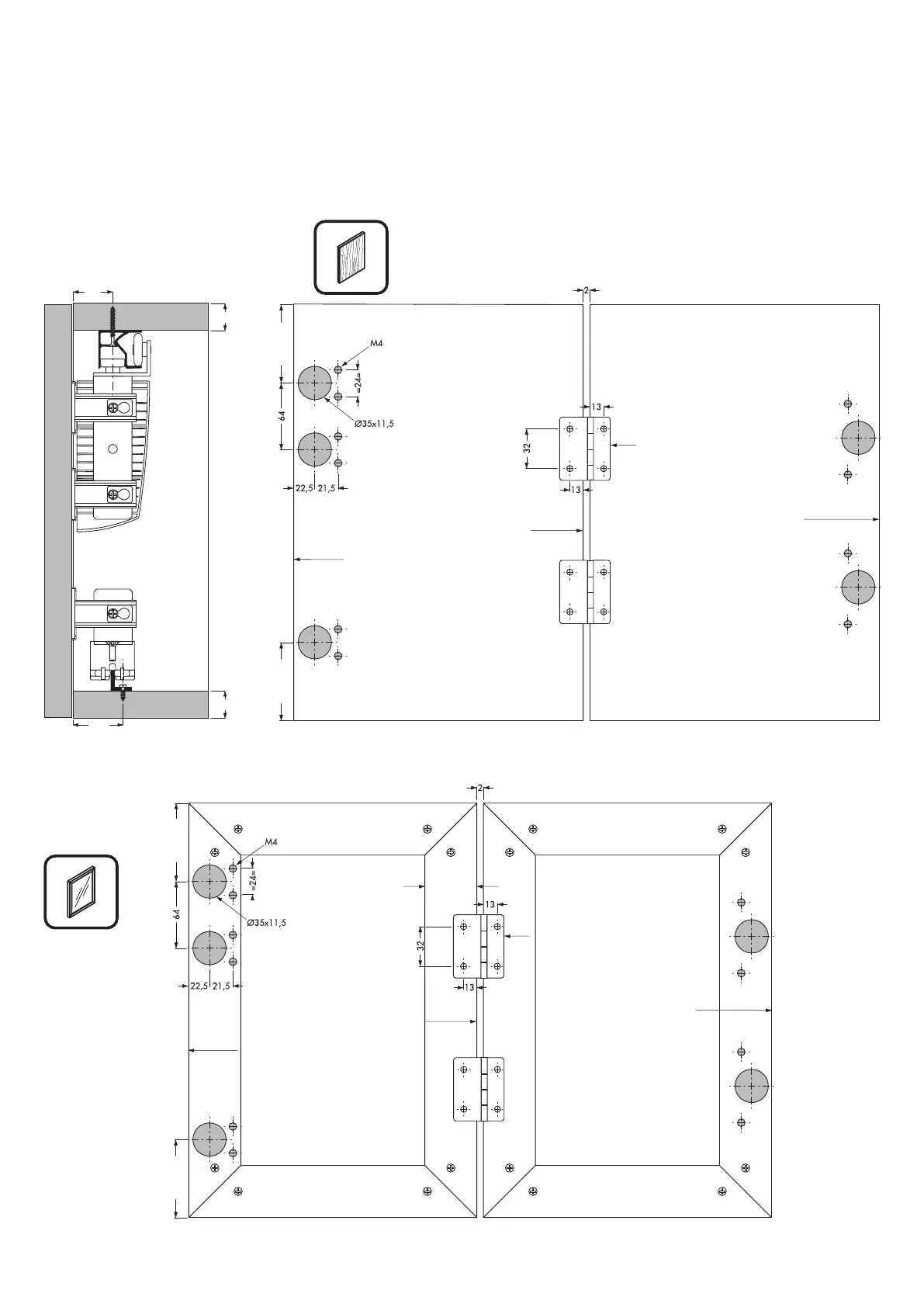

Lavorazioni richieste per le ante
Working requests for the doors
Usinage nécessaire pour les portes
Verarbeitungsanforderungen für die Türen
Laboreo necesario para las puertas
21
3
MIN 50
X = 56 + TX = 56 + T
Lato incernierato al fianco
Hinged side
Côté articulé
Seite mit Scharnier an der Seite
Lado ensamblado con bisagra al lateral
Lato corto cerniera
Hinge’s short side
Côté court charnière
Scharnier kurze Seite
Lado corto de la bisagra
Lato maniglia
Handle’s side
Côté poignée
Griffseite
Lado de la manija
Lato scorrevole
Sliding side
Côté coulissant
Verschiebbare Seite
Lado corredizo
TT
36,5
29
