18

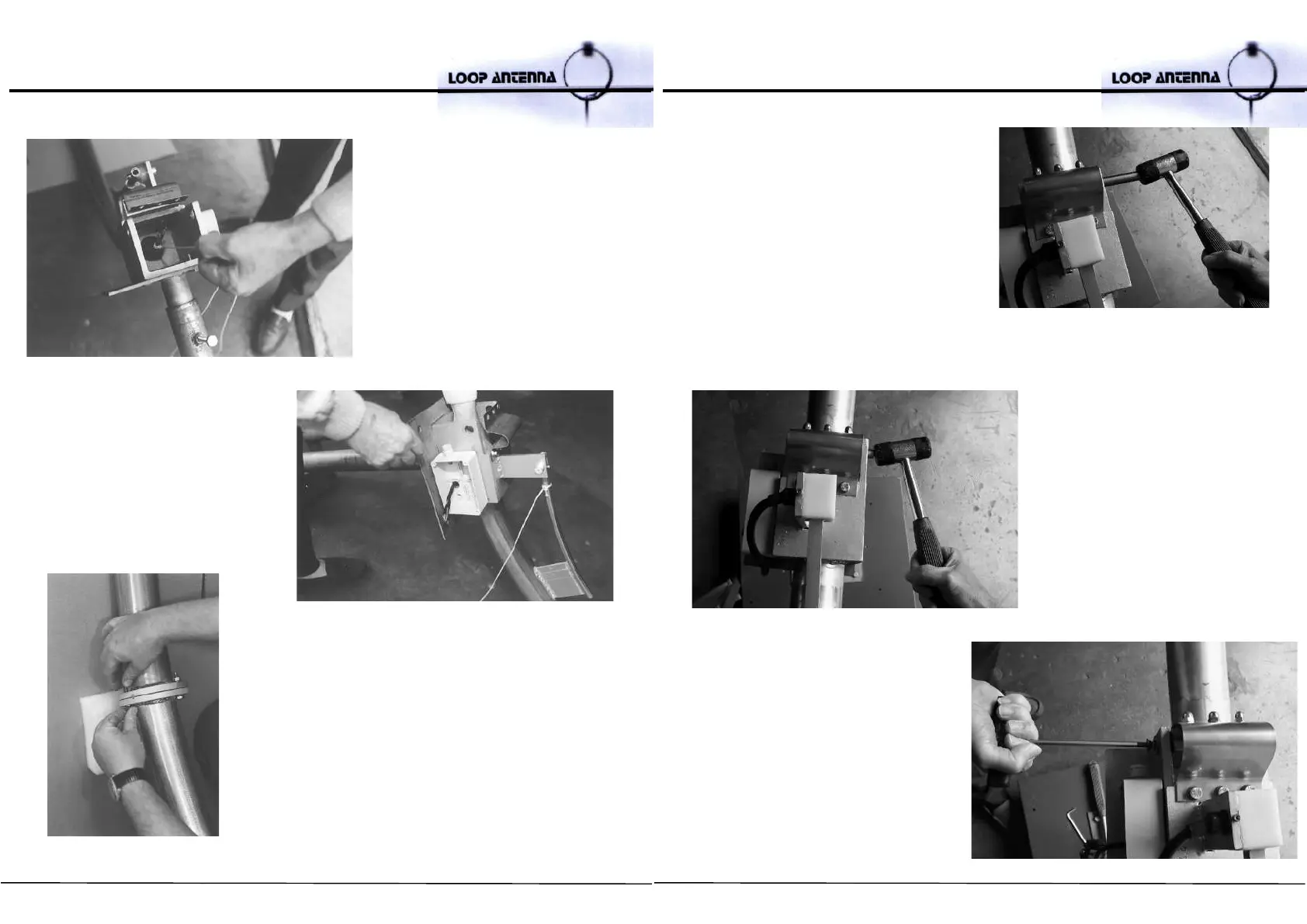

Estrarre il cavo di alimentazione
dell'attuatore per tutta la sua
lunghezza utile ed infilarlo,
attraverso il foro sul lato
del basamento, nella scatola
destinata ad ospitare il blocco
morsetti appositamente
preparato
.
Il cavo di alimentazione
dell'attuatore esce nella
scatola che ospiterà i
morsetti e la bobina toroidale
(blocco RF).
Si proceda infine all'unione delle due flange
di precisione. NON DIMENTICARE di spalmare
preventivamente la flangia che presenta
il canale, con l'apposita
pasta antiossidante, come descritto
precedentemente.
19
Porre, nella sede ricavata nella
base, il semi-loop con bronzine
montate e inserire il perno
in acciaio che permetterà il
movimento del pacco lamellare
posto alla sommità.
Inserire completamente
il perno aiutandosi con un
martello in plastica o in
gomma. Non forzare mai
il perno nell'introduzione:
guidare il suo inserimento
con piccoli spostamenti
del semi-loop se necessario
Inserito completamente il perno,
fissarlo con l'apposito bullone
stringendo a fondo.
Allo scopo viene fornita in
dotazione una chiave
esagonale da 6 mm.
NON dimenticare la rondella!
