Ver. 20140108
Kopplingsur
Art.nr 18-2024 Modell 15UKD/3A
36-2400 15GD/3A
36-2900 15ND/3A
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för
ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Produkter som är anslutna till kopplingsuret ska vara
avsedda för 230 V AC, 50 Hz.
• Kopplingsuret är endast avsett för inomhusbruk.
• Se till att ansluten produkts stickpropp är helt intryckt
i kopplingsurets uttag.
• Utsätt inte kopplingsuret för stänk eller fukt.
• Försäkra dig om att anslutna produkter inte kan
utgöra brandfara.
• Om du behöver rengöra kopplingsuret, ta ur det ur
vägguttaget och torka av det med en torr trasa.
Använd inte vatten eller någon annan vätska.
Produktbeskrivning
Kopplingsur med dygnsfunktion. Minsta inkopplingstid
30 min. Manuell omkopplare mellan tidsstyrt till-/frånslag
och kontinuerlig inkoppling.
Ställ in tid för till- och frånslag
Exempel: Om du vill tända belysningen kl. 22.00 och
släcka den kl. 23.00: Tryck in de 2 tidssegmenten mellan
22 och 23. Belysningen kommer att vara tänd mellan
kl. 22.00 och 23.00. Den kommer sedan att släckas
och vara släckt fram till kl. 22.00 nästa kväll, då den
automatiskt tänds igen.
Ställ in aktuell tid
1. Ställ in aktuell tid genom att vrida inställningsskivan (4)
medsols tills aktuell tid är vid pilen (2).
2. Ställ omkopplaren (3) i läge ¿.
Felsökning
Den anslutna
produkten lyser
eller startar inte.
• Kontrollera att produkten
fungerar genom att ansluta
den direkt till vägguttaget
utan att använda
kopplingsuret.
• Kontrollera att ev. ström-
brytare på produkten är
påslagen.
Kopplingsuret följer
inte gjorda inställ-
ningar. Ansluten
belysning etc. lyser
hela tiden.
Kontrollera att omkopplaren (3)
står i läge ¿.
Avfallshantering
När du ska göra dig av med produkten ska detta ske
enligt lokala föreskrifter. Är du osäker på hur du ska
gå tillväga, kontakta din kommun.
Specifikationer
Nätanslutning 230 V AC, 50 Hz
Maxbelastning
resistiv last 36-2400, 36-2900: 16 A
18-2024: 13 A
induktiv last max 460 VA
Användningstemperatur 0–55 °C
Noggrannhet ±5 minuter/dygn

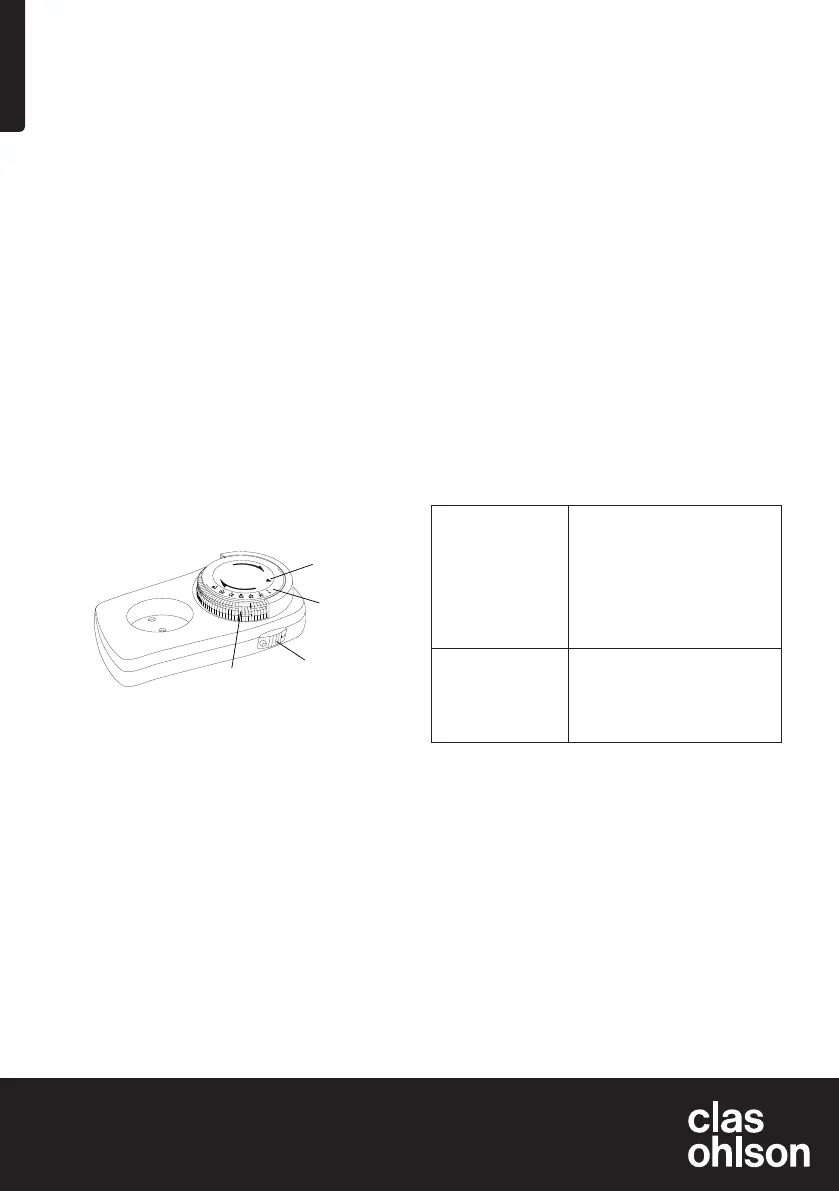

1. Tidssegment
2. Inställningspil för aktuell tid
3. Omkopplare
4. Inställningsskiva
Användning
Kontinuerlig inkoppling
Ställ omkopplaren (3) i läge ( | ). Ansluten belysning etc.
lyser kontinuerligt under förutsättning att dess ström-
brytare är tillslagen.
Tidsstyrt till- och frånslag
Obs! Vid leverans är alla tidssegment (1) intryckta, dvs.
tillslagna hela tiden. Börja med att dra ut alla tidssegment.
Inställningsskivan (4) är märkt 1-24, vilket symboliserar
dygnets timmar.
