DEUTSCHLAND •
KUNDENSERVICE
Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.
Deutsch
24
1
23
22
20
19
21
1
4
3
2
Ver. 20140108
Zeitschaltuhr
Art.Nr. 18-2024 Modell 15UKD/3A
36-2400/36-2900 15GD/3A / 15ND/3A
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice
über eine Kontaktaufnahme.
Sicherheitshinweise
• Nur Verbraucher anschließen, die für eine
Netzspannung von 230V AC/50Hz vorgesehen sind.
• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• Sicherstellen, dass der Netzstecker des
Verbrauchers komplett in die Kupplung der Zeit-
schaltuhr eingesteckt ist.
• Das Gerät niemals Spritzern oder Feuchtigkeit aussetzen.
• Sicherstellen, dass von den Verbrauchern keine
Brandgefahr ausgeht.
• Zur Reinigung den Netzstecker und die angeschlos-
senen Verbraucher abziehen. Das Gerät mit einem
trockenen Tuch reinigen. Niemals Wasser oder andere
Flüssigkeiten benutzen.
Produktbeschreibung
Zeitschaltuhr mit Tagesprogrammierung. Kürzestes Schalt-
intervall 30 Min. Handschalter für Schaltungsvorwahl.
Einstellen der Schaltzeiten
Beispiel: Steuerung der angeschlossenen Beleuchtung
mit Einschaltung um 22:00 Uhr und Abschaltung um
23:00 Uhr: Die vier Kipphebel zwischen 22 und 23 nach
hinten schieben.
Die angeschlossene Beleuchtung wird jetzt zwischen
22:00 Uhr und 23:00 Uhr angeschaltet sein. Nach 23:00
Uhr verbleibt die Beleuchtung ausgeschaltet bis zum
Folgetag, wo sie wieder um 22:00 Uhr angeschaltet wird.
Einstellen der aktuellen Zeit
1. Zur Einstellung der Uhrzeit das Einstellrad im Uhrzei-
gersinn drehen, bis der Pfeil (2) auf
die aktuelle Uhrzeit zeigt.
2. Den Handschalter (3) in Position ¿ versetzen.
Fehlersuche
Der Verbraucher
leuchtet nicht/
startet nicht.
• Den Verbraucher ohne
Zeitschaltuhr direkt andie
Steckdose anschließen um
dessen fehlerfreie Funktion zu
überprüfen.
• Sicherstellen, dass evtl. Schalter
am Verbraucher eingeschaltet
sind.
Die Zeitschaltuhr
schaltet nicht zu
den eingestellten
Zeiten ein und aus.
Angeschlossene
Beleuchtung etc.
leuchtet permanent.
Sicherstellen, dass der Hand-
schalter (3) in Position ¿ steht.
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde
oder den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Betriebsspannung 230 V AC, 50 Hz
Maximale Stromstärke
Resistive Last 36-2400, 36-2900: 16 A
18-2024: 13 A
Induktive Last max. 460 VA
Betriebstemperatur 0–55 °C
Genauigkeit ±5 Minuten/Tag

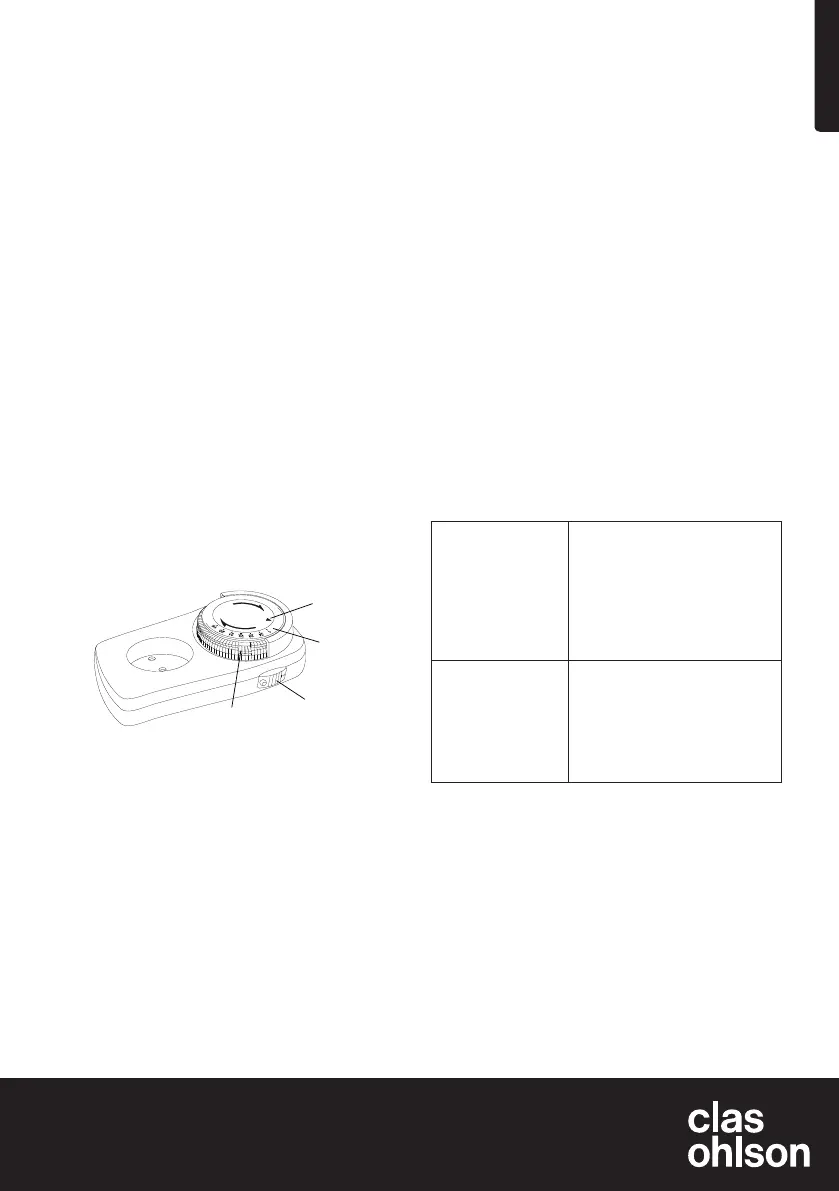

1. Kipphebel für die Schaltzeiten
2. Einstellpfeil für die aktuelle Uhrzeit
3. Handschalter
4. Einstellrad
Betrieb
Dauerbetrieb
Den Handschalter (3) in Position ( | ) versetzen.
Die angeschlossenen Verbraucher werden permanent
mit Strom versorgt.
Zeitgesteuertes Ein- und Ausschalten
Das Einstellrad (4) hat Markierungen von 1 bis 24, welche
für die 24 Stunden eines Tages stehen.
