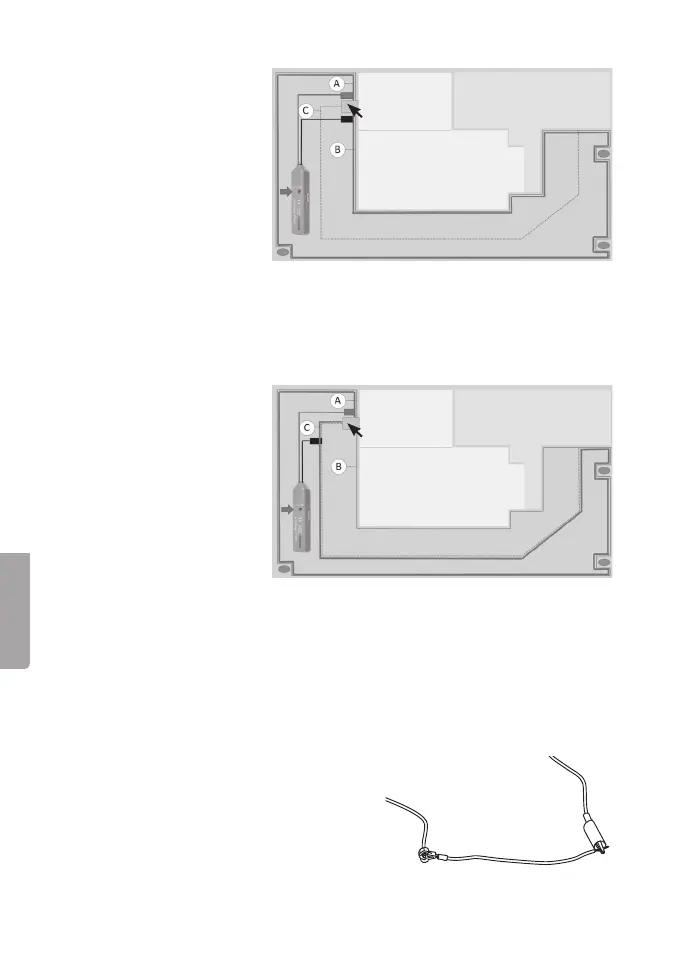

3. Dierote Krokodil-
klemme anBe-
grenzungskabel „A“
und dieschwarze
anBegrenzungs-
kabel „B“ anstecken.
DenFunktions-
wahlschalter (4) auf
CONT stellen.
- Fallssich dieLED-Kontrollleuchte „CONT“ einschaltet, bedeutet dies,
dass dasgesamte Begrenzungskabel unbeschädigtist. DerDefekt
muss daher vom Leitkabel herrühren.
- Falls sich dieLED-Kontrollleuchte NICHT einschaltet, liegt ein
Kabelbruch am Begrenzungskabelvor.
4. Falls sich die
„CONT“-Kontroll-
leuchte beim Testen
des Begrenzungs-
kabels NICHT ein-
geschaltet hat, gilt
es herauszufinden,
anwelchem Teil des
Begrenzungskabels
sich derKabel-
bruch befindet.
Dieschwarze Klam-
mer auf dasLeitka-
bel umstecken.
- Fallssich die „CONT“-Kontrollleuchte nicht einschaltet, bedeutet
dies, dass sich derKabelbruch am Begrenzungskabel „A“ befindet.
- Fallssich die „CONT“-Kontrollleuchte einschaltet, bedeutet dies,
dass sich derKabelbruch am Begrenzungskabel „B“ befindet.
Hinweis: FallsdieKabel mit Kabel schuhen
versehen sind, kannz. B. ein Flachstecker,
deranein kurzes Kabel angeschlossen
ist, in den Kabelschuh hineingedrückt
und anschließend dieKlemme
andasKabelende gesteckt werden.
