146
Montaggio della maniglia
L'apparecchio è dotato di una maniglia in acciaio inossidabile. Per montarla, basta avvitarla alla porta
con le viti fornite seguendo il disegno qui sotto; prima bisogna togliere la guarnizione magnetica.
Reversibilità della porta
La porte peut être changée du côté gauche et du côté droit. Aucune exigence particulière, la porte est
ouverte du côté gauche. Si vous devez ouvrir du côté droit, veuillez vous référer aux instructions
suivantes.
Nota: tutte le parti rimosse devono essere conservate per completare il rimontaggio della
porta.

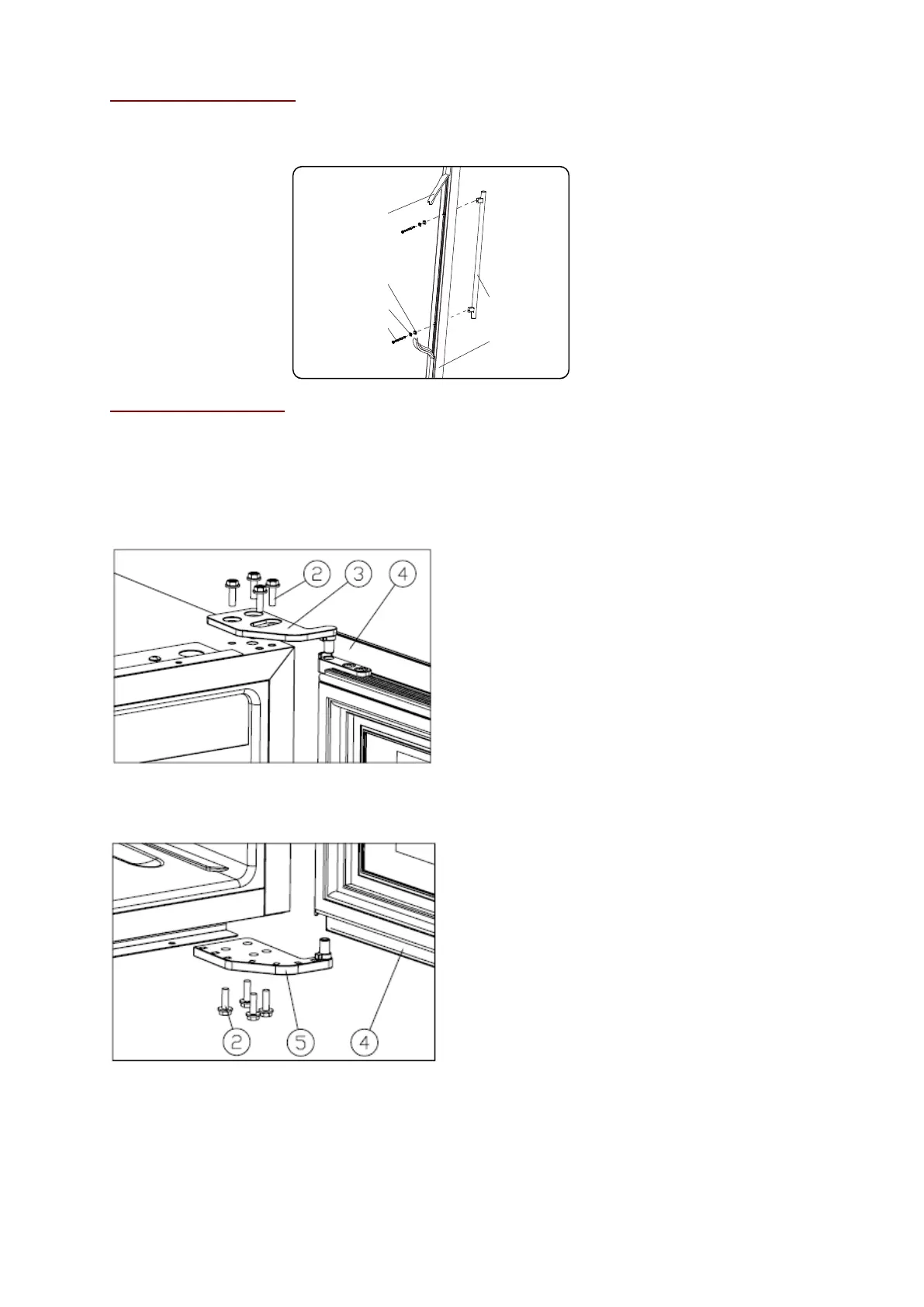

Figure 1
Aprire la porta di 90 gradi e tenerla ferma.
Svitare le viti M5*16 (2), rimuovere la cerniera superiore destra (3) e rimuovere la porta.[Figure 1].
Figure 2
Svitare le viti M5*16 (2), rimuovere la cerniera in basso a destra (5). [Figure 2]
