36

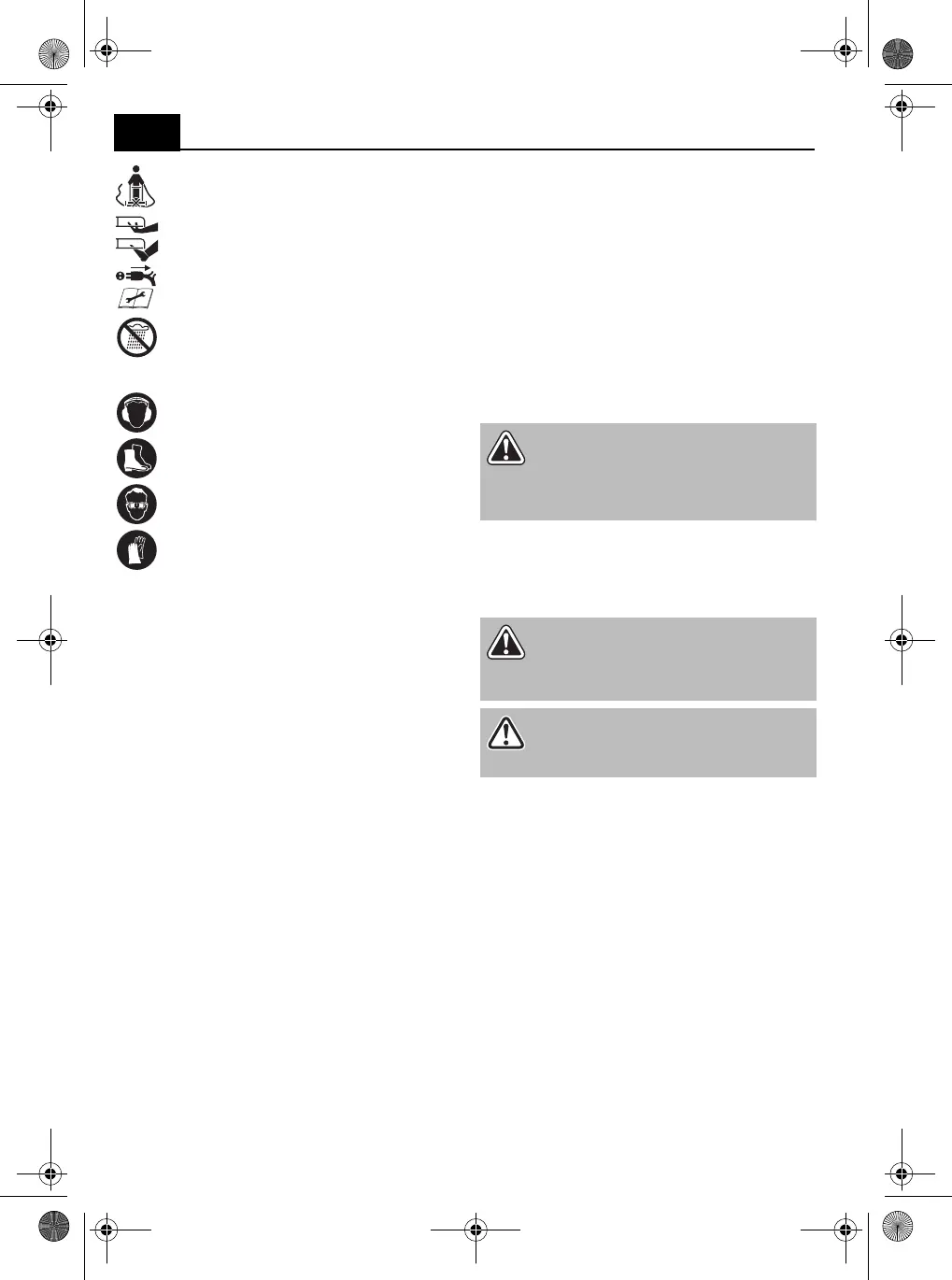

Osobné ochranné pomôcky
Vaše zariadenie v prehľade
►S.3, bod1
1. Zapínacia páka
2. Vodiaci nadstavec
3. Odľahčenie od ťahu pre predlžovací kábel
4. Spodná časť vodiaceho nadstavca
5. Ochranná klapka
6. Posúvač na nastavenie pracovnej hĺbky
7. Zberné vrecko
8. Stredná časť vodiaceho nadstavca
9. Blokovanie zapnutia
10. Sieťová zástrčka
Rozsah dodávky
• Návod na použitie
• Prevzdušňovač/kultivátor
• Vodiaci nadstavec
• Stredná časť vodiaceho nadstavca (2×)
• Spodná časť vodiaceho nadstavca (2×)
• Zapínacia páka
• Zberné vrecko
• Pracovný valec na prevzdušňovanie
• Pracovný valec na vertikulovanie
• Odľahčenie od ťahu sieťovej zástrčky
• Vrecko s malými dielmi
Montáž
Montáž vodiaceho nadstavca
►S.3, bod2
– Spodné časti vodiaceho nadstavca(4) zasuňte
do uchytení na zariadení a priskrutkujte pomo-
cou skrutiek(11).
– Stredné časti vodiaceho nadstavca(8) nasaďte
na spodné časti vodiaceho nadstavca a prestr-
čte skrutky s plochou guľovou hlavou(12).
– Nasaďte a utiahnite matice s čiapočkou(13).
►S.4, bod3
– Odľahčenie od ťahu(3) nasuňte na vodiaci nad-
stavec(2).
– Vodiaci nadstavec(2) nasaďte na stredné časti
vodiaceho nadstavca a prestrčte skrutky s plo-
chou guľovou hlavou(14).
– Nasaďte a utiahnite matice s čiapočkou(15).
– Zapínaciu páku pevne priskrutkujte na vodiaci
nadstavec pomocou skrutiek(16).
Obsluha
Pred spustením skontrolujte!
Skontrolujte bezpečný stav zariadenia:
– Skontrolujte, či nie sú prítomné viditeľné chyby.
– Skontrolujte, či sú všetky diely zariadenia pevne
namontované.
Výmena pracovného valca
►S.4, bod4
Podľa potreby môžete zariadenie prevádzkovať s
kultivačným valcom[1] alebo prevzdušňovacím val-
com[2].
►S.5, bod5
– Prístroj otočte a zaistite proti prevráteniu.
– Vytočte skrutky(19).
– Vyberte uloženie ložiska(18).
– Nadvihnite pracovný valec(17) a vyberte ho do
boku.
– Príp. vyčistite úložné plochy.
– Uloženie ložiska(18) nasuňte na pracovný valec.
– Šesťhran pracovného valca zasuňte do uchyte-
nia(20) podľa obrázka.
– Uloženie ložiska priskrutkujte skrutkami(19).
– Prístroj opäť položte na kolesá.
– Urobte skúšobný chod. Pri nezvyčajných zvu-
koch zariadenie okamžite vypnite a skontrolujte
vykonanú montáž.
Nebezpečenstvo poškodenia sieťového
kábla! Kábel vždy udržujte v určitej vzdiale-
nosti od zariadenia.
Nebezpečenstvo zranenia ostrými hrotmi!
Pred začatím údržbárskych prác alebo v
prípade poškodenia sieťového kábla vy-
tiahnite sieťovú zástrčku zo zásuvky.
Zariadenie nevystavujte vlhkému prostre-
diu.
Noste ochranu sluchu
Noste bezpečnostnú obuv
Noste ochranné okuliare
Noste ochranné rukavice
NEBEZPEČENSTVO! Nebezpečenstvo
poranenia! Zariadenie sa smie uviesť do
prevádzky iba vtedy, ak sa nezistila žiadna
chyba. Ak je nejaká časť poškodená, musí
sa pred ďalším použitím bezpodmienečne
vymeniť.
NEBEZPEČENSTVO! Nebezpečenstvo
poranenia! Pred začatím každej práce na
zariadení vždy vytiahnite sieťovú zástrčku
(zariadenie odpojte od elektrického napája-
nia).
VAROVANIE! Nebezpečenstvo porane-
nia! Kotúče a hroty pracovného valca sú
ostré resp. špicaté. Noste pracovné ruka-
vice.
SK
