22
IT
EN
FR
NL
DE
ES
PT
1
2
CV2
3
⇒
4
P
2
P
1
-
S C
P
3
P
4
P
5
P
6
P
7
P
8
V
+
3063C
J2
J1
J1
J2
120-230 V
1595
+
-
E
S
NC NO
D
N
G
R
P
R
T
E
-
V V
+
M
O
C
D
O
L L
4680C - 4680 - 1622
3063C
DE
PT
EN
IT
NL
FR
NL
IT
FR
EN
DE
IT EN
PT
NL
ES
FR
DE
ES
PT
ES
IT
EN
FR
NL
DE
ES
PT

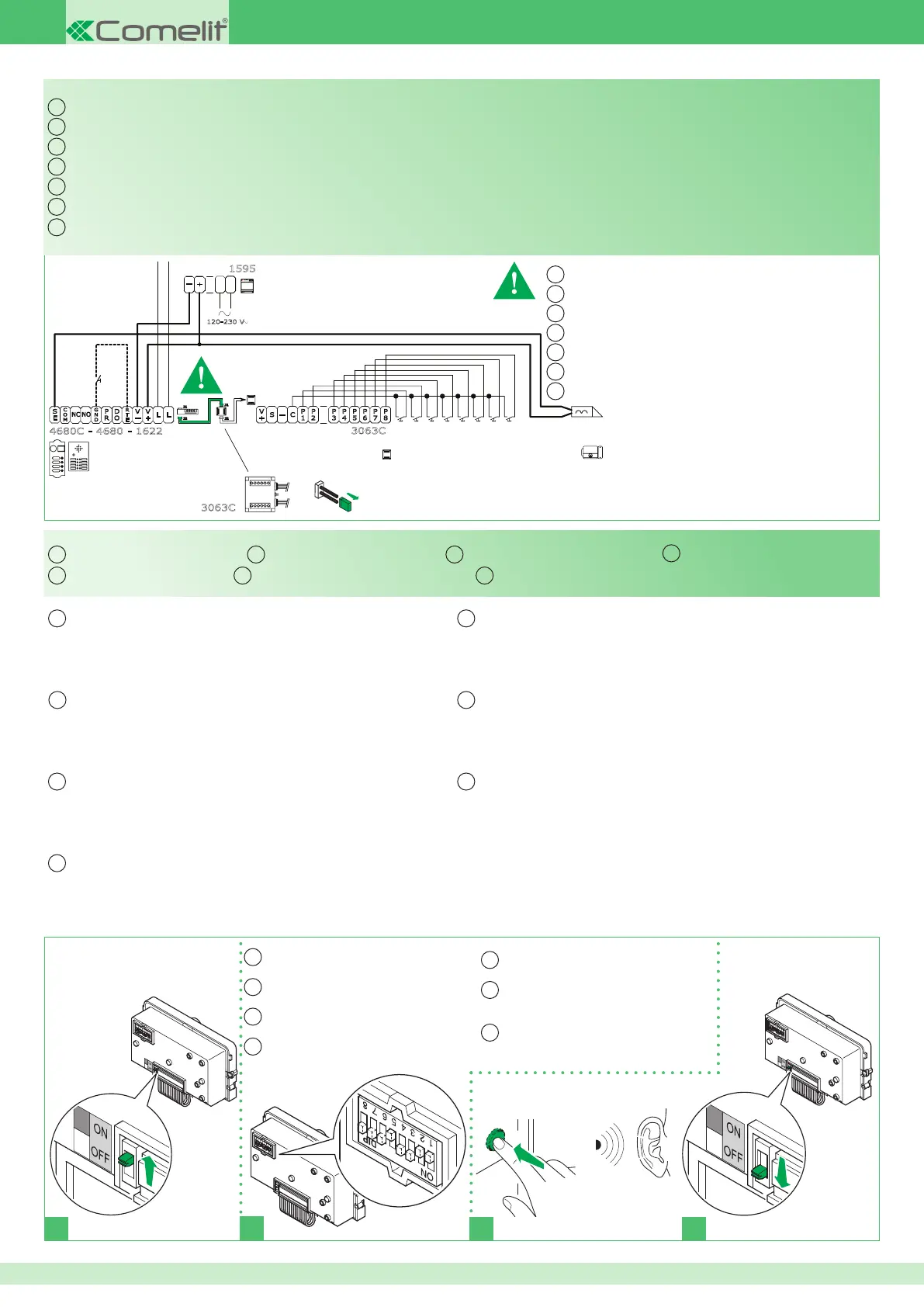

Utilizzo Art. 3063C con gruppo audio Art. 1622 o audio-video Art. 4680, 4680C (Ikall)
Utilizzarecavoinclusonell’Art.1250IV,Art.1250IA
Impostare il codice utente tramite i dip,
vedi tabella pag. 6.
1. Cablare moduli e pulsanti;
N.B. Mantenere indipendente il comune dei pulsanti del modulo Art.
1622, Art. 4680, Art. 4680C.
Se si utilizzano più moduli Art. 3063C, mantenere separato il comune
dei pulsanti tra i vari moduli.
2. Alimentare il posto esterno, eseguire le operazioni (1-4).
Programmazione pulsanti
Togliere jumper con Art. 1622, Art. 4680, Art. 4680C
Use of Art. 3063C with audio unit Art. 1622 or audio-video unit Art. 4680, 4680C (Ikall)
Set the user code using the dip switches,
see table on page 6.
1. Wire modules and buttons;
NOTE: Make sure the common contact for the buttons on module
Art. 1622, Art. 4680, Art. 4680C remains independent. If using several
modules Art. 3063C, keep the common contact for the buttons on each
module separate.
2. Power up the external unit, carry out steps (1-4).
UsethecableincludedinArt.1250IV,Art.1250IA
Pushbutton programming
Remove jumper with Art. 1622, Art. 4680, Art. 4680C
Utilisation Art. 3063C avec groupe audio Art. 1622 ou audio-vidéo Art. 4680, 4680C (Ikall)
Saisir le code usager au moyen des DIP,
voir tableau page 6.
1. Câbler modules et boutons ;
REMARQUE : Maintenir le commun indépendant des boutons du
module Art. 1622, Art. 4680, Art. 4680C. Si l'on utilise plusieurs modules
Art. 3063C, maintenir le commun séparé des boutons entre les divers
modules.
2. Alimenter le poste extérieur, effectuer les opérations (1-4).
Utiliserlecâbleinclusdansl'Art.1250IV,Art.1250IA
Programmation des boutons
Retirer le cavalier avec Art. 1622, Art. 4680, Art. 4680C
Gebruik art. 3063C met audiomodule art. 1622 of audio-videomodule art. 4680, 4680C (Ikall)
1. Bedraden van modulen en drukknoppen;
OPMERKING: Onafhankelijk houden van het gemeenschappelijke contact
van de drukknoppen van de module art. 1622, art. 4680, art. 4680C . Houd
het gemeenschappelijke contact van de drukknoppen van de verschillende
modulen gescheiden bij gebruik van meerdere modulen art. 3063C.
2. Schakel de voedingsspanning van het entreepaneel in, voer de werkzaamheden (1-4) uit.
Gebruikdekabeldiebijart.1250IV,art.1250IAinbegrepenis
Programmering drukknoppen
Stel de gebruikerscode in met de
dipswitches, zie de tabel op pag. 6.
Verwijder de jumper bij art. 1622, art. 4680, art. 4680C
Verwendung Art. 3063C mit A-Einheit Art. 1622 oder A/V-Einheit 4680, 4660C (Ikall)
Mit den Dipschaltern den Teilnehmercode
einstellen, siehe die Tabelle auf Seite 6.
1. Module und Taster verdrahten;
HINWEIS: Die Sammelklemme der Taster des Moduls Art. 1622, Art. 4680, Art.
4680C muss unabhängig sein. Bei Verwendung mehrerer Module Art. 3063C
muss die Sammelklemme der Taster getrennt zwischen den verschiedenen
Modulen gelassen werden.
2. Die Außensprechstelle mit Spannung versorgen, die Arbeitsschritte (1-4) ausführen.
DasKableverwenden,dasdemArt.1250IV,Art.1250IAbeiliegt
Tastenprogrammierung
Den Jumper mit Art. 1622, Art. 4680, Art. 4680C entfernen
Uso del Art. 3063C con grupo audio Art. 1622 o audio-vídeo Art. 4680, 4680C (Ikall)
Configurar el código de usuario
mediante los DIP switches, véase tabla
pág. 6.
1. Cablear módulos y pulsadores;
NOTA: Mantener independiente el común de los pulsadores del
módulo Art. 1622, Art. 4680, Art. 4680C. Si se utilizan varios módulos
Art. 3063C, mantener separado el común de los pulsadores entre los
distintos módulos.
2. Alimentar el puesto exterior, ejecutar las operaciones (1-4).
UtilizarelcableincluidoenelArt.1250IV,Art.1250IA
Programación de los pulsadores
Sacar el jumper con Art. 1622, Art. 4680, Art. 4680C
Utilização do art. 3063C com o grupo áudio art. 1622 ou áudio/vídeo art. 4680, 4660C (Ikall)
Configurar o código de utilizador com os
dips, consultar a tabela da pág. 6.
1. Ligar módulos e botões:
NOTA: Manter independente os botões comuns do módulo art. 1622,
art. 4680, art. 4680C.
Caso se utilizem mais módulos art. 3063C, manter separado os botões
comuns entre os vários módulos.
2. Alimentar o posto externo e realizar as operações (1-4).
Utilizarocaboincluídonosart.1250IV,art.1250IA
Programação botões
Retirar o comutador com o art. 1622, art. 4680, art. 4680C
