Art. 3188
CARACTERÍSTICAS TÉCNICAS
• 302 códigos disponíveis no total:
- um super código;
- 300 códigos relé. O total dos códigos disponível pode ser distribuído conforme
convier entre o relé 1 e o relé 2. Exemplo: 245 códigos diferentes para o relé
1 e 55 códigos diferentes para o relé 2;
- um código da função anticoerciva.
• Saídas disponíveis:
2 em relés independentes, mais 2 open collector (1 para o Art. 3328).
• Funcionamento das saídas do relé: modos biestável e monoestável
programáveis pelo teclado.
• Modo monoestável: impulso programável entre 1” e 99” aproximadamente.
• Dimensão do super código: de 1 a 8 dígitos repetíveis.
• Dimensão dos códigos do relé: de 1 a 8 dígitos repetíveis.
• Dimensão do código da função anticoerciva: 1 dígito.
• Entrada para reiniciação remota (apenas para o Art. 3188).
• Entrada chave remota.
• Entrada de programação.
• Entrada modo de funcionamento de tecla simples (temporizador).
• 3 luzes indicadoras segundo os modelos:
2 para indicar o fecho dos relés e 1 para indicar o estado da programação.
• Saídas (NO-NC) livres de potencial.
• Capacidade dos contactos: 24V AC/DC MÁX.
• Saída de serviço: máx. 500 mA.
• Alimentação: 12V AC/DC.
• Consumo de corrente: 250 mA 12V AC com 3 relés activos.
• Temperatura de funcionamento: de -10°C a +50°C.
PROGRAMAÇÃO E FUNCIONAMENTO
P
ara as programações existe um tempo limite após o qual a operação é anulada
(
cerca de 40” entre a pressão de uma tecla e a seguinte); por este motivo
recomenda-se iniciar o procedimento conhecendo previamente todas as
operações a realizar.
1
) Introdução do super código
A programação do super código deve obrigatoriamente ser a primeira
operação a realizar, uma vez que condiciona todas as outras fases.
Recomenda-se a escolha de um super código curto e portanto de memorização
f
ácil, ou anotá-lo num papel a conservar.
P
rocedimento para a introdução do super código
1
) Alimentar a chave já cablada, mas ainda aberta.
2
) Colocar o comutador de derivação (jumper) entre o PGM e o negativo (– ou
ck2 ).
3) Verificar o acendimento da luz indicadora vermelha.
4) Digitar o super código (de 1 a 8 dígitos disponíveis).
5) Digitar a tecla “E” para introduzir na memória o código digitado.
6) Aguardar 10 segundos ou por um som de confirmação da programação.
7) Retirar o comutador de derivação (jumper).
Exemplo:
para introduzir o super código 12345, proceder como se segue:
- fornecer a alimentação;
- colocar o comutador de derivação (jumper);
- digitar em sequência 1 2 3 4 5 E;
- Aguardar 10 segundos ou por um som a confirmar a programação; retirar o
comutador de derivação (jumper).
• Em caso de erro durante a programação, premir algumas vezes a tecla
“chave”
A
para anular a operação em curso.
• Lembrar-se de digitar sempre a tecla “E” no final de cada operação quer
em fase de programação, quer na utilização corrente.
• Modificar ou substituir o super código reinicia todas as outras
programações anteriormente realizadas (incluindo os códigos relé).
• O super código não pode ser reiniciado para um valor predefinido, apenas
substituído.
2) Primeira programação dos códigos do relé.
Para proceder à programação dos códigos do relé é necessário conhecer o super
código. Durante a programação, a luz indicadora vermelha no teclado permanece
acesa.
Em caso de erro a mesma pisca por breves instantes e desliga-se, pelo que a
programação deverá ser reiniciada.
Procedimentos para a primeira programação dos códigos do relé
1) Digitar “0” e “E” (comando início programação).
2) Verificar o acendimento da luz indicadora vermelha.
3) Digitar o supercódigo (introduzido no ponto 1) seguido de “E”.
4) Digitar o número de identificação do relé (1 ou 2) seguido de “E”.
5) Digitar o modo de funcionamento (consultar o ponto 5), seguido de “E”.
6) Digitar o código novo a introduzir seguido de “E”.
7) Verificar se a luz indicadora se apaga.
Exemplo:
para introduzir o código 55127 no relé 1 no modo biestável (aceso/apagado),
digitar em sequência:
0E início da programação
12345 E super código
1 E identificação do relé 1
O E modo de funcionamento biestável
55127 E código novo
3) Utilização dos códigos do relé
SUMÁRIO
•
GENERALIDADES
1
5
•
CARACTERÍSTICAS TÉCNICAS
1
5
• PROGRAMAÇÃO E FUNCIONAMENTO
1
) Introdução do super código
2
) Primeira programação dos códigos do relé
3
) Utilização dos códigos do relé
4) Cancelamento dos códigos do relé
5
) Funcionamento Biestável / Monestável
6
) Função Anticoerciva
7
) Programação do número de erros admitidos
8) Programação do tempo de activação do relé 1 na entrada chave
remota
15
1
5
1
5
1
6
16
1
6
1
6
1
6
16
•
ACTIVAÇÃO DO BOTÃO “CHAVE”
1
6
•
ENTRADA DE REINICIAÇÃO
1
6
• ENTRADA CHAVE REMOTA (RK) 16
•
DESCRIÇÃO DA BATERIA DE BORNES
1
6
ESQUEMAS DE LIGAÇÃO:
•
CA/A Instalação chave electrónica “POWERCODE”.
1
7
•
CA/B Instalação chave electrónica “VANDALCODE”.
1
7
•
V
CC/01B/PC
I
nstalação chave electrónica “POWERCODE” numa instalação
d
e vídeointercomunicador com cablagem tradicional.
1
8
•
C
5/01S/PC
I
nstalação chave electrónica “POWERCODE” numa instalação
de telefone intercomunicador com cablagem tradicional.
19
•
SB2V/01B/PC
Instalação chave electrónica “POWERCODE” numa instalação
d
e vídeointercomunicador com cablagem Simplebus 2.
2
0
•
S
B2V/01PX/PC
I
nstalação chave electrónica “POWERCODE” numa instalação
d
e vídeointercomunicador com cablagem Simplebus Color.
2
1
•
S
BC/01S/PC
I
nstalação chave electrónica ‘’POWERCODE’’ numa instalação
d
e telefone intercomunicador com cablagem Simplebus.
2
2
•
C
5/AAD Chave electrónica “VANDALCODE” numa instalação
audio com cablagem tradicional.
22
•
VCC/AAB Chave electrónica “VANDALCODE” numa instalação
d
e vídeointercomunicador com cablagem tradicional.
2
3
•
S
B2/ABD
C
have electrónica “VANDALCODE” numa instalaçãocom
c
ablagem Simplebus, Simplebus 2 ou Simplebus Color.
2
3
•
Utilização da rede RC para filtrar a fechadura nos contactos dos relés
1
e 2.
2
4
GENERALIDADES
A

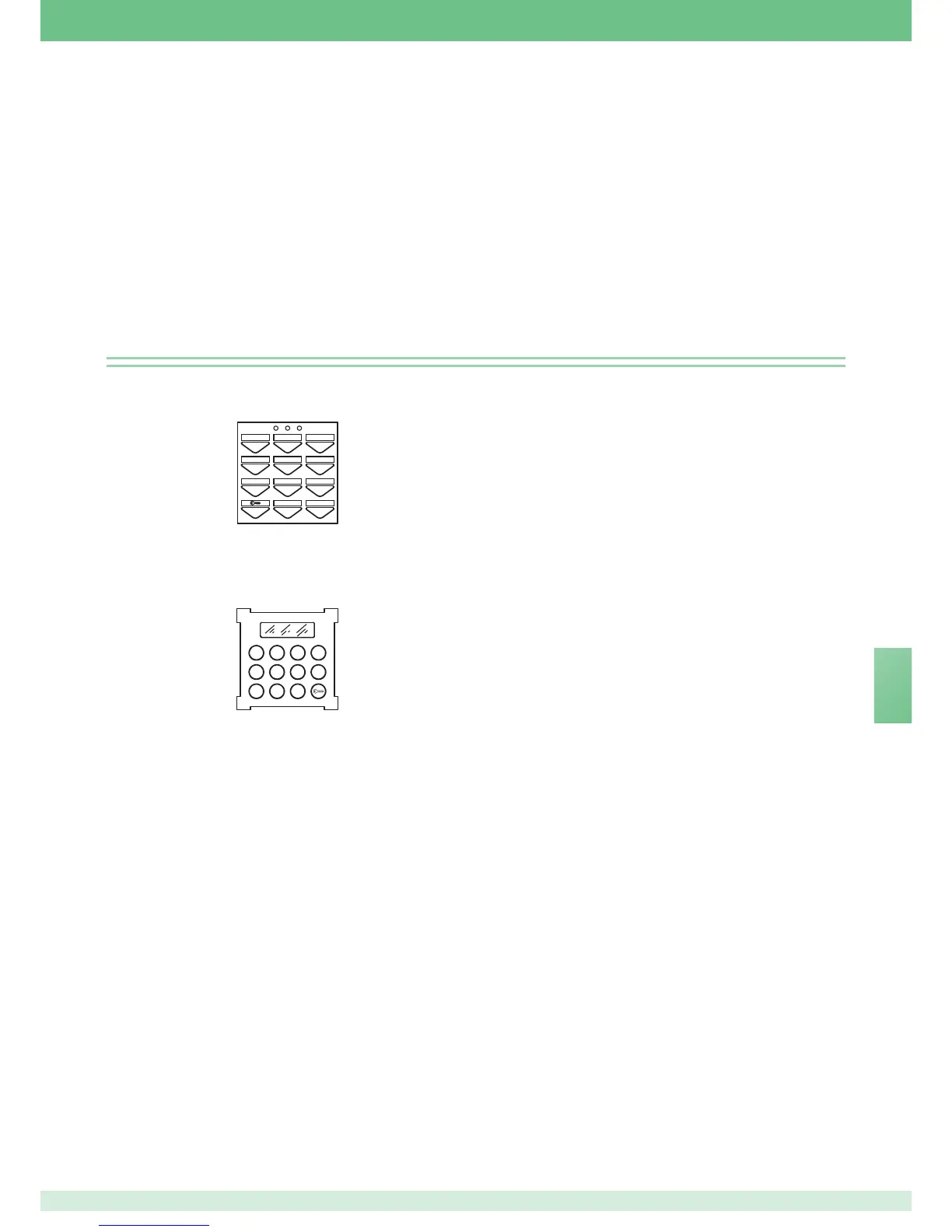

série de chaves electrónicas “POWERCODE” é constituída por 2 modelos:
• Art. 3328 a ser introduzido no interior de botoneiras Powercom
c
omplementares, para a realização de instalações mistas de controlo acessos
- telefone intercomunicador - vídeointercomunicador ou para utilização
autónoma.
• Art. 3188 a ser introduzido no interior de botoneiras Vandalcom
complementares, para a realização de instalações mistas de controlo acessos
- telefone intercomunicador - vídeointercomunicador ou para utilização
autónoma.
Tecnicamente, os Art. 3328 e 3188 são fornecidos com 2 relés passíveis de
comando com códigos diferentes.
15
