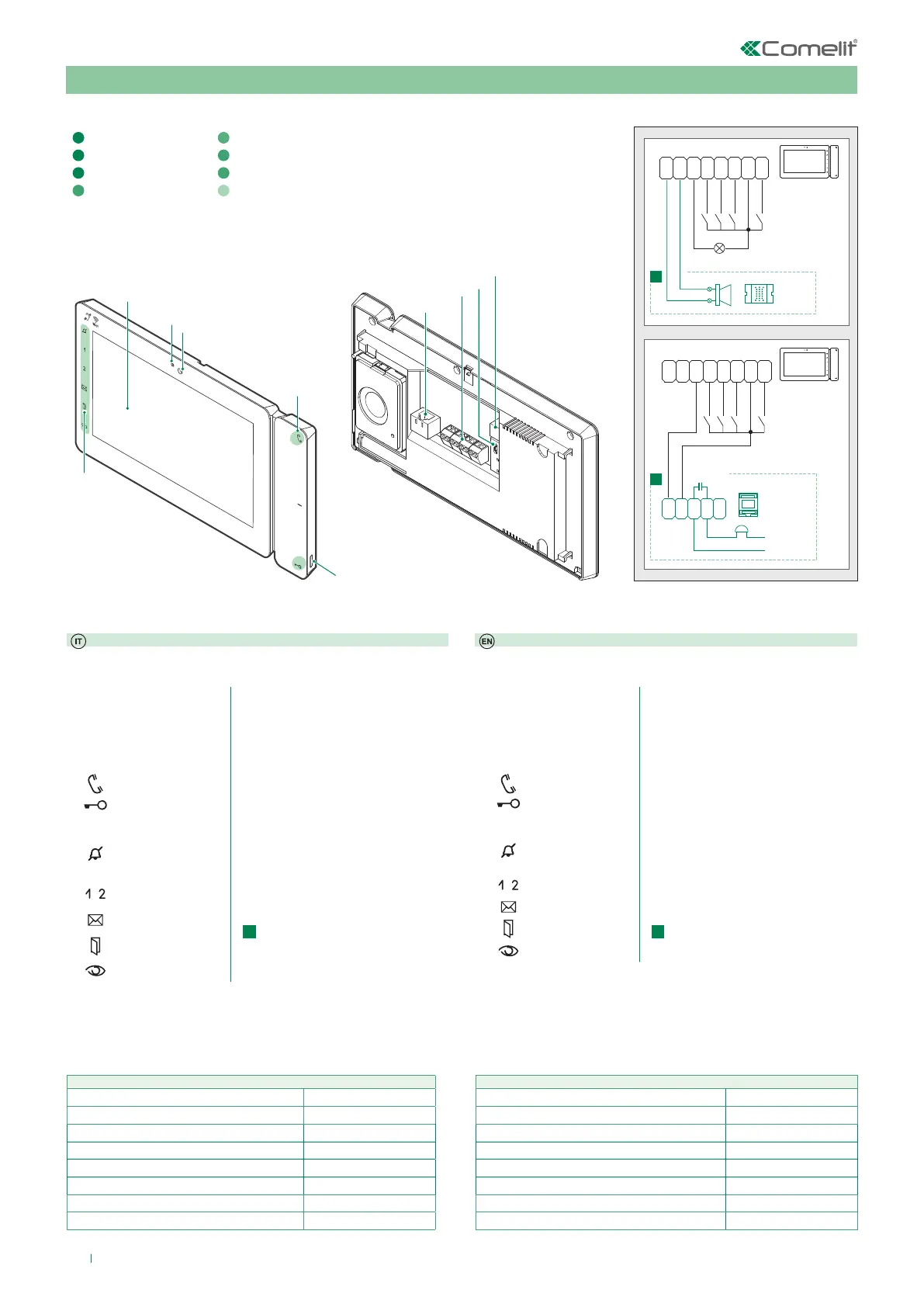

Comelit Maxi 6813W - Page 4

4
5.
4.
4.
1.
6.
10.
9.
8.
7.
2.
3.
5.
4.
4.
1.
6.
10.
9.
8.
7.
2.
3.
MAXI 6813W
ViP system
Wi-Fi monitor
LCD 7” display
16:9
4
IN
+
S
0
V
P
A
N
C
F
P
A
L
-
S
1229
12/24V
AC/DC
1122/A
(12V)
C
N
O
N
C
-
+
4
IN
+
S
0
V
P
A
N
C
F
P
A
L
-
S
B
A
470 nF
1
OUT
1
OUT
Caratteristiche tecniche - Caratteristiche hardware
Alimentazione PoE
Assorbimento in stand-by 4,2 W
Assorbimento monitor acceso 5,5 W
Assorbimento massimo 7,8 W
Temperatura di funzionamento (°C) 5° ÷ 40° (Classe B1)
Umidità di funzionamento 25% ÷ 75%
Amplificazione audio (induzione magnetica)
ü
Installazione app Android
TM
compatibili
ü
1024 x 600 pixel
H.264 Video
223 x 124 x 27 mm
0,70 kg
4
IN
+
S
0
V
P
A
N
C
F
P
A
L
-
S
1229
12/24V
AC/DC
1122/A
(12V)
C
N
O
N
C
-
+
4
IN
+
S
0
V
P
A
N
C
F
P
A
L
-
S
B
A
470 nF
1
OUT
1
OUT
Descrizione
1. Display a colori
Touch screen
2. Microfono
3. Telecamera frontale
4. Tasti
FONICA
APRIPORTA (*)
5. Tasti a sfioramento
MODALITÀ
SILENZIOSO (Privacy)
(*)
Tasti programmabili (*)
MENÙ MESSAGGI
PORTE APERTE
AUTOACCENSIONE (*)
6. Ingresso per Micro SD card
7.
ETH0: Connettore Ethernet (PoE)
Alimentazione e comunicazione VIP
8. Connettore MICRO USB
9. Morsettiera
S- / S+ uscita suoneria supplementare
OUT1 uscita ausiliaria +12V ÷ 100mA
IN4 ingresso ausiliario
PAN ingresso panico
CFP ingresso chiamata fuori porta
0V negativo di riferimento ingressi
AL ingresso allarme
10.
ETH1: Connettore Ethernet (NO PoE)
per collegamento a una seconda rete
LAN in alternativa al Wi-Fi
B
OUT1 Non attivo di default (*)
(*) La personalizzazione e le programmazioni sono possibili dai menù setup
o tramite il software ViP Manager scaricabile dal sito pro.comelitgroup.com
Per informazioni complete fare riferimento al manuale d'utilizzo scaricabile
dal sito pro.comelitgroup.com
Monitor basato su sistema operativo Android
TM
che permette l'installazione di
app di terze parti.
Technical features - Hardware specifications
Power supply PoE
Absorption in standby 4.2 W
Absorption with monitor on 5.5 W
Maximum current absorption 7.8 W
Operating temperature (°C) 5° ÷ 40° (Class B1)
Operating humidity 25% ÷ 75%
Hearing induction loop system
ü
Installation of compatible Android
TM
apps
ü
Description
1. Colour display
Touch screen
2. Microphone
3. Front camera
4. Keys
AUDIO
LOCK-RELEASE (*)
5. Soft-touch keys
SILENT MODE
(Privacy) (*)
Programmable keys (*)
MESSAGES MENU
DOORS OPEN
SELF-IGNITION (*)
6. Micro SD card slot
7.
ETH0: Ethernet connector (PoE)
Power supply and VIP communication
8. MICRO USB connector
9. Terminal block
S- / S+ additional ringtone output
OUT1 auxiliary output +12 V ÷ 100mA
IN4 auxiliary input
PAN panic input
CFP floor door call input
0V input reference negative
AL alarm input
10.
ETH1: Ethernet connector (NO PoE)
for connection to a second LAN as an
alternative to the Wi-Fi
B
OUT1 Disabled by default (*)
Monitor based on Android
TM
operating system, which allows the installation
of third-party apps.
(*) Customisation and programming can be carried out via the setup menus,
or using the ViP Manager software which is available to download from the
website pro.comelitgroup.com
For more information refer to the complete user manual, which can be
downloaded from the website pro.comelitgroup.com
