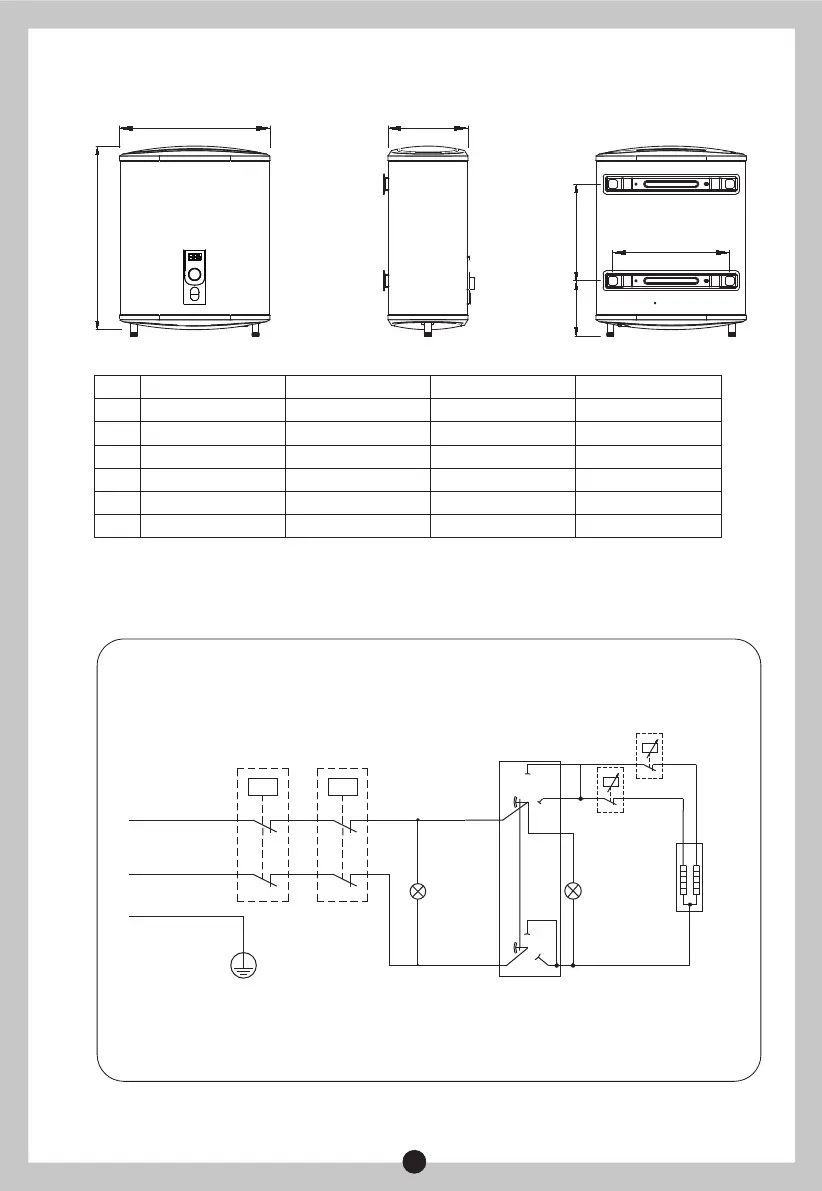

2.3 Schemi dimensionali
(Nota: tutte le dimensioni sono espresse in mm)
2.4 schema elettrico interno
Schema elettrico
Protettore
Termico
Protettore
Termico
Indicatore
Presenza
Rete
Indicatore di riscaldamento
Termostato
Termostato
Resistenza di riscaldamento
Modulo di
potenza
Marrone
Blu
Giallo/Verde
E
N
L
Q Q
0
1
2
1
0
2
Q
Q
A
B
C
D
E
F
D50-15ED2C
D80-15ED2C
355
470
250
860
470
183
415
365
300
900
570
265
D30-15ED2C
355
302
250
575
470
183
D100-15ED2C
415
550
300
1090
570
265
