Nota: per l'utilizzo della griglia di
ventilazione / serranda
acquistata dal mercato, fare riferimento ai seguenti
segni per garantire un volume di flusso d'aria
sufficiente:
12

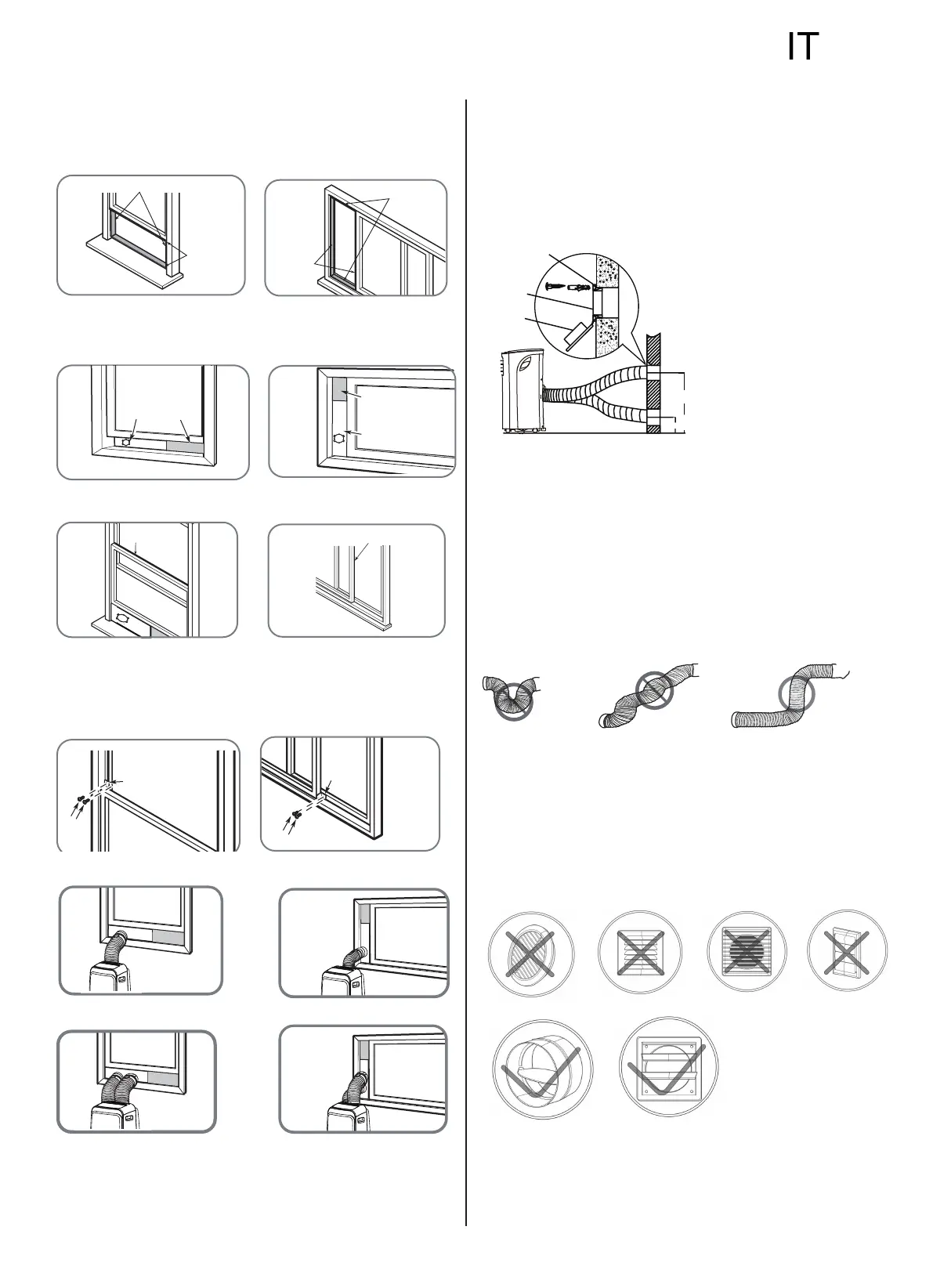

│Installazione
Note: Una volta preparati il tubo di scarico e il cursore regolabile, sceglie-
re uno dei seguenti metodi di installazione.
Metodo 1: Installazione su Finestre tipo Vasistas o scorrevoli (facoltativo)
Guarnizione B
(Adesivo più corto)
Guarnizione A
(Tipo adesivo)
Guarnizione A
(Tipo adesivo)
o
Guarnizione B
(Adesivo più corto)
1. Tagliare delle strisce adesive A e B della lunghezza appropriata e
fissarle al telaio e infissi della finestra come mostrato.
Cursore B
(se richiesto)
Cursore B
(se richiesto)
Cursore A
Cursore A
o
2. Inserire il cursore nell’apertura.
Guarnizione C
(Tipo non adesivo)
Guarnizione C
(Tipo non adesivo)
o
3. Tagliare una striscia di guarnizione non adesiva C in modo che corri-
sponda alla larghezza della finestra. Inserire la guarnizione tra il vetro e la
cornice della finestra per evitare che aria e insetti entrino nella stanza.
Staffa di sicurezza
Staffa di
sicurezza
2 viti
2 viti
o
4. Se si vuole, installare la staffa di sicurezza con 2 viti come mostrato.
o
o
MODELLO A
MODELLO B
5. Inserire l'adattatore nel foro della finestra.
Metodo 2: Installazione a parte (facoltativa)
1. Praticare un foro di 125 mm (4,9 pollici) nella parete per l'adattatore di
scarico a parete B.
2. Fissare l'adattatore di scarico a parete B alla parete utilizzando le
quattro ancore e viti fornite nel kit. 3. Collegare il tubo di scarico (con
l’adattatore di scarico a parete A) all'adattatore di scarico a parete B.
Posizione dell’ancora di
espansione
Note: Coprire il foro usando il
tappo dell'adattatore quando
non è in uso.
Adattatore di scarico a
parete B
Cappuccio dell’adattatore
max 120cm o 47 pollici
min 30cm o 12 pollici
Note: Per garantire il corretto funzionamento NON iperestendere né pie-
gare il tubo. Assicurarsi che non vi siano ostacoli in prossimità dell’uscita
d’aria del tubo di scarico (in un raggio di 500mm) perché il sistema di
scarico funzioni correttamente. Tutte le illustrazioni in questo manuale
sono a puro a scopo dimostrativo.
Il tuo condizionatore potrebbe essere leggermente diverso. Considerare
l’aspetto reale.
